电流探头饱和后怎么办?

　　在电气测量领域，电流探头是工程师和技术人员常用的工具，用于精确测量电路中的电流。然而，当电流探头出现饱和现象时，测量结果的准确性会受到严重影响，甚至可能导致错误的判断和决策。那么，电流探头饱和后该如何处理呢?我们需要从现象判断、原因分析、解决措施以及预防方法等方面入手，逐步解决这一问题。

　　一、如何判断电流探头是否饱和

　　判断电流探头是否饱和，最直观的方式是观察测量数据的异常。当探头饱和时，测量到的电流值可能会出现明显的失真，不再随着实际电流的增加而线性变化，甚至可能出现测量值停滞不前或大幅波动的情况。此外，从波形上也能看出端倪，正常情况下，测量得到的电流波形应与实际电流波形相似且平滑，但饱和时，波形可能会出现削顶、畸变等情况，失去原有的形状和特征 。

　　在实际操作中，还可以借助示波器等设备进行辅助判断。将电流探头连接到示波器上，观察波形的变化。如果在逐渐增大电流的过程中，波形突然发生异常变化，且无法通过调整示波器的设置恢复正常，那么很可能是电流探头已经饱和。

　　二、电流探头饱和的原因分析

　　(一)被测电流过大

　　电流探头都有其额定的测量范围，如果被测电流超过了这个范围，探头的磁芯就会进入饱和状态。例如，一款额定测量范围为 0 - 100A 的电流探头，当实际测量的电流达到 200A 时，磁芯无法再线性地感应磁场变化，从而导致饱和。这是电流探头饱和最常见的原因之一，尤其是在一些大功率电路或故障情况下，电流可能会瞬间增大，超出探头的承受能力。

　　(二)磁芯材料特性

　　磁芯材料的性能对电流探头的饱和特性有着重要影响。不同的磁芯材料具有不同的饱和磁感应强度和磁导率。一些磁芯材料在较高的磁场强度下容易饱和，而另一些则具有更好的抗饱和性能。如果选用的磁芯材料不适合测量的电流范围，就容易出现饱和现象。例如，锰锌铁氧体磁芯在低频下具有较高的磁导率，但饱和磁感应强度相对较低，在测量大电流时就可能更容易饱和;而坡莫合金磁芯则具有较高的饱和磁感应强度和良好的频率特性，更适合在一些对精度和抗饱和要求较高的场合使用。

　　(三)探头设计缺陷

　　探头的设计不合理也可能导致饱和问题。例如，探头的匝数设计不当，可能会影响其对磁场的感应能力和线性范围。如果匝数过多，在一定的磁场强度下，磁芯更容易达到饱和;而匝数过少，则可能导致测量灵敏度降低。此外，探头的结构设计，如磁芯的形状、气隙大小等，也会影响其磁性能和饱和特性。不合理的结构设计可能会导致磁场分布不均匀，使磁芯局部过早饱和，从而影响整体的测量性能。

　　三、电流探头饱和后的解决措施

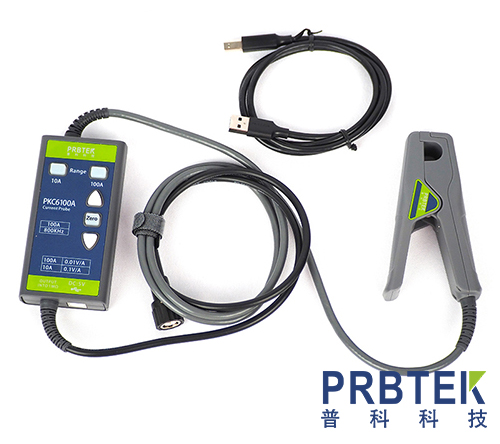

　　(一)更换合适量程的探头

　　当确定是因为被测电流过大导致探头饱和时，最直接有效的方法就是更换量程更大的电流探头。在选择新探头时，要充分考虑被测电路的实际电流情况，不仅要满足正常工作电流的测量需求，还要预留一定的余量，以应对可能出现的过载或故障电流。例如，如果被测电路正常工作电流为 80A，考虑到可能存在的瞬间冲击电流，应选择额定测量范围在 150A 甚至更高的探头，确保在各种情况下都能准确测量电流。

　　(二)选择抗饱和性能更好的磁芯材料

　　如果发现当前使用的电流探头磁芯材料容易饱和，可以考虑更换为抗饱和性能更好的材料。如前面提到的坡莫合金磁芯，在对测量精度和抗饱和要求较高的场合，就可以替代锰锌铁氧体磁芯。不过，在更换磁芯材料时，还需要综合考虑其他因素，如成本、频率特性、温度特性等。不同的磁芯材料在这些方面可能存在差异，要根据实际的测量需求进行权衡和选择，以达到最佳的测量效果。

　　(三)优化探头设计

　　对于存在设计缺陷的电流探头，可以尝试对其进行优化改进。如果是匝数问题，可以通过重新计算和调整匝数，使其在保证测量灵敏度的同时，扩大线性测量范围，提高抗饱和能力。对于磁芯结构问题，可以调整磁芯的形状或气隙大小，改善磁场分布，减少局部饱和的可能性。例如，在磁芯中增加适当的气隙，可以降低磁芯的磁导率，使磁芯在更高的磁场强度下才达到饱和，但气隙的增加也会对测量精度产生一定影响，需要进行精确的计算和调整，以在抗饱和性能和测量精度之间找到平衡。

　　此外，在优化探头设计过程中，还可以结合仿真技术，利用专业的电磁仿真软件对探头的磁性能进行模拟分析，提前预测和评估不同设计方案的效果，从而更高效地找到最佳的改进措施。

　　四、预防电流探头饱和的方法

　　(一)提前预估被测电流范围

　　在进行电流测量之前，要尽可能准确地了解被测电路的工作情况，包括正常工作电流、可能出现的最大电流以及电流的变化特性等。可以通过查阅电路设计文档、参考类似电路的运行数据等方式，对被测电流范围进行预估。根据预估结果，合理选择合适量程的电流探头，避免因量程选择不当而导致饱和。

　　(二)定期维护和校准探头

　　定期对电流探头进行维护和校准，能够及时发现探头性能的变化，确保其处于良好的工作状态。维护工作包括清洁探头、检查探头的连接是否牢固等，防止因外部因素影响探头的正常使用。校准则是通过与标准电流源进行比对，调整探头的测量参数，保证测量结果的准确性。一般来说，电流探头应按照制造商的建议定期进行校准，校准周期根据使用频率和环境条件而定，通常为半年到一年一次。

　　(三)实时监测和预警

　　在一些对电流测量准确性要求较高的场合，可以设置实时监测和预警系统。通过传感器和数据采集设备，实时监测电流探头的工作状态和测量数据。当检测到电流接近探头的额定测量范围或出现异常变化时，及时发出预警信号，提醒操作人员采取相应措施，避免探头饱和对测量结果造成影响。同时，还可以将监测数据进行记录和分析，以便后续对电流探头的使用情况和电路运行状态进行评估和优化。
