电流探头 10mV/A 对应示波器设定详解

　　在电子测量领域，准确测量电流信号对于分析电路性能、排查故障等工作至关重要。电流探头作为一种专门用于测量电流并将其转换为电压信号输出给示波器的设备，其与示波器的正确配合使用尤为关键。当使用输出标定为 10mV/A 的电流探头时，合理设定示波器参数能确保精确获取电流信号信息。本文将深入探讨电流探头 10mV/A 对应示波器的设定方法及相关要点。

　　电流探头工作原理简述

　　电流探头的工作原理主要基于霍尔效应(无源探头)或电流互感器原理(有源探头)。基于霍尔效应的探头，当有电流通过导体时，在导体周围产生磁场，该磁场与探头内的半导体材料相互作用，根据霍尔效应会在材料两侧产生与电流大小成正比的电势差，即霍尔电势，通过测量该电势差来推算电流大小。基于电流互感器原理的有源探头，则是利用电磁感应，将穿过探头的电流产生的磁场耦合到二次绕组，感应出与电流成正比的电压信号。无论哪种原理，最终都是将电流信号转换为示波器可接收的电压信号，以 10mV/A 的探头为例，就是每 1 安培电流会产生 10 毫伏的输出电压信号。

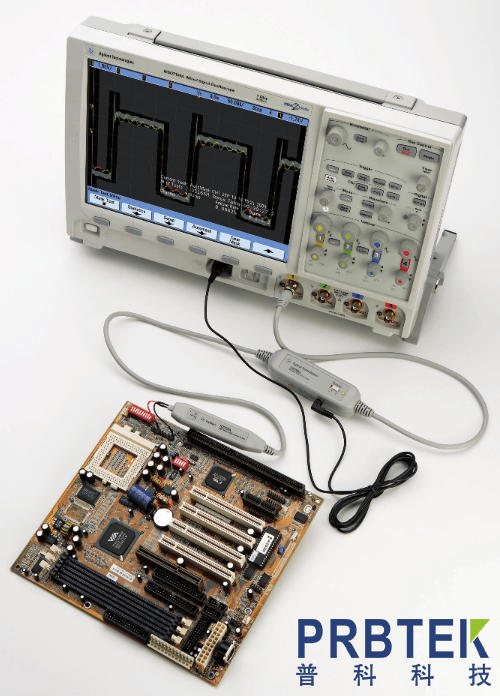

　　示波器设定步骤

　　确定量程

　　在使用电流探头前，必须明确其量程，即所能测量的最大电流值。这一信息通常可在探头的产品说明书或标识上获取。例如，若手头的 10mV/A 电流探头量程为 0 - 50A，那么后续的设置都要基于此量程范围进行考量，以避免测量电流超出量程而损坏探头或导致测量不准确。

　　设置示波器垂直刻度

　　根据电流探头的 10mV/A 标定以及待测电流的预估大小来设置示波器的垂直刻度。假设要测量的最大电流为 20A，由于探头是 10mV/A，那么此时电流产生的最大电压为 20A×10mV/A = 200mV。为了能在示波器上完整且清晰地显示该电流信号对应的电压波形，应将示波器的垂直刻度设置为略大于 200mV 的值，如设置为 250mV / 格或 500mV / 格(具体根据示波器的刻度档位选项)。这样设置后，示波器屏幕上每一格代表的电压值适配了当前电流探头的输出特性以及待测电流范围，方便准确读取电流信号的幅值。

　　调整垂直位置

　　完成垂直刻度设置后，需要调整波形在示波器屏幕上的垂直位置，使波形能居中显示。通过示波器上的垂直位置调节旋钮，将波形移动到屏幕的中心区域，便于观察和分析波形细节，避免波形因位置偏上或偏下而部分超出屏幕显示范围。

　　设置时间基准(水平刻度)

　　时间基准设置决定了示波器屏幕上每一格所代表的时间长度，其设置依据是需要观察的电流变化细节。如果待测电流是频率较低的直流或低频交流信号，时间基准可设置得较大，比如每格代表 10ms、100ms 等，以便能在屏幕上完整显示信号的长时间变化趋势;若测量的是高频脉冲电流等快速变化的信号，则需将时间基准设置得较小，如每格代表 1μs、10μs，确保能够捕捉到电流信号的快速上升沿、下降沿等细节特征。

　　触发设置

　　合理的触发设置对于稳定显示电流波形至关重要。触发源应选择与被测电流信号相关的通道，例如若电流探头连接到示波器的通道 1，则触发源设为通道 1。触发电平要根据预估的电流信号幅值进行设置，将其设置在信号幅值范围内，使示波器能在信号达到该电平时触发并开始采集数据，从而稳定显示波形。触发类型可根据信号特点选择，常见的有边沿触发(上升沿或下降沿触发)，适用于规则的脉冲信号;对于复杂的周期性信号，可能需要选择脉冲宽度触发等其他触发类型。

　　衰减补偿

　　部分电流探头具有可调衰减功能，此时务必确保示波器输入通道的衰减设置与探头匹配。例如，若探头设置为 10 倍衰减，那么示波器输入通道也应设置为对应的 10 倍衰减，以保证测量的准确性。否则，会导致信号幅值显示错误，影响对电流信号的正确分析。

　　校准探头

　　为保证测量精度，有条件的情况下应使用已知电流源对电流探头进行校准。按照探头的校准操作说明，将已知大小的电流通入探头，然后观察示波器显示的电压信号，并与理论上应输出的电压值(根据 10mV/A 的标定以及已知电流大小计算得出)进行对比。若存在偏差，可通过探头或示波器上的校准调节功能进行修正，使探头测量结果更接近真实值。

　　使用合适的探头附件

　　根据测量的电流类型(交流 AC、直流 DC 或脉冲)选择合适的探头附件。例如，测量高频交流电流时，可能需要搭配高频补偿电缆等附件，以改善探头的高频响应特性，减少信号失真;测量直流电流时，要确保探头及其附件在直流测量模式下工作正常，无漏电等影响测量的因素。

　　操作注意事项

　　在整个测量过程中，要注意正确连接电流探头与示波器，确保连接牢固，避免接触不良导致信号丢失或测量不准确。同时，要考虑周围环境对测量的影响，如避免在强磁场环境下使用电流探头，因为外界磁场可能干扰探头的测量结果，使测量到的电流信号出现偏差。另外，在测量大电流时，要注意电流探头的散热问题，大电流通过探头可能导致其发热，若散热不佳可能影响探头的性能和测量精度，甚至损坏探头。

　　正确设置示波器以配合 10mV/A 的电流探头进行测量，涉及从量程确定、垂直与水平刻度设置、触发设置到校准等多个关键步骤，且每个步骤都需要根据实际测量需求和探头特性进行仔细调整。只有这样，才能通过示波器准确观察和分析电流信号，为电子电路的研究、开发与维护等工作提供可靠的数据支持。
