PKC6100B交直流电流探头在伺服驱动器FOC算法调试与谐波分析中的应用案例

国内某自动化企业研发 2.2kW 交流伺服驱动器，用于数控机床进给轴控制。在样机调试阶段遇到两类棘手问题：

①电机低速运行时出现抖动，速度环波动大，无法定位是 FOC 磁场定向控制算法问题还是输出电流谐波畸变；

②过载保护阈值依靠软件仿真设定，缺少真实硬件瞬态电流数据支撑，现场偶尔发生保护误触发或者保护滞后烧毁功率管故障。测试需求：

可同时测直流偏置 + PWM 载波谐波，带宽至少覆盖至 2.5MHz，捕捉 10‑50kHz 载波的高次谐波；

最大被测峰值电流约 45A，需要双量程兼顾稳态大电流和小电流调试；

支持多通道同步采集三相电流，分析三相不平衡；

实验室台架 + 老化产线均可使用，USB 供电，无需笨重外置电源，兼容现有混合域示波器。

选用普科PKC6100B（DC‑2.5MHz，100Apk）交直流电流探头开展完整测试验证。

二、测试仪器配置

被测样机：2.2kW 交流永磁同步伺服驱动器 + 2.2kW 伺服电机；

测试探头：PKC6100B 交直流电流探头 2 套；

采集设备：四通道混合域示波器；

辅助配件：USB‑C 供电线、BNC 输出线缆。

关键参数匹配

带宽 DC‑2.5MHz，上升时间≤140ns，完整还原 PWM 载波以及高次谐波；

双量程：10A 档（0.1V/A）、100A 档（0.01V/A），最大 100Apk；

USB DC5V 供电，台架、产线工位都可直接取电；

支持自动调零 / 手动调零；过载蜂鸣报警，超量程蜂鸣长响、按键灯闪烁；

最大导体直径 13mm，伺服电机动力线可以直接穿过钳口。

三、现场测试实施过程

1、测试前期准备

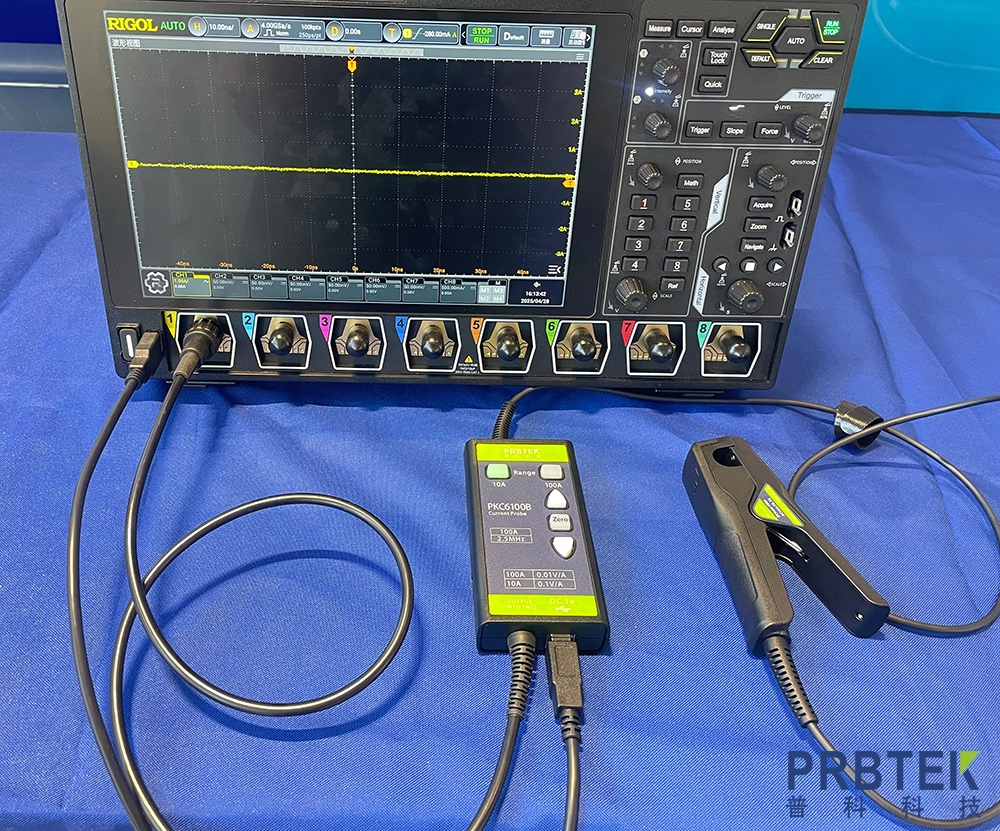

1）探头 BNC 接入示波器通道，USB 线缆接入 5V 供电；示波器输入阻抗设置1MΩ，DC 耦合模式。

2）钳口保持空置、没有夹持导线，按下 Zero 自动调零按键，听到 “滴” 一声代表调零成功；调零失败会连续三声滴滴滴，需要检查钳口是否完全闭合锁死。

3）示波器通道设置：100A 量程选择 100X；10A 量程选择 10X。

提示：挪动探头、切换量程之后，必须重新执行调零操作，消除地磁场、磁芯剩磁引入零点漂移。

2、三相稳态带载测试

将两套 PKC6100B 分别夹住 U、V 两相电机输出相线，导线放置钳口正中心位置，不要多根线缆同时放入钳口；电机分别运行空载、30% 负载、60% 负载、额定满负载工况，示波器同步采集两相电流波形。测试现象：低速工况下，电流波形存在明显 5、7 次谐波分量，三相幅值不平衡达到 8.7%。定位根因：FOC 算法中电流采样补偿参数不合理，载波谐波没有做滤波处理。优化电流环 PI 参数、增加软件谐波抑制算法后，三相不平衡度下降至 2.1%，电机低速抖动现象消除。

3、动态过载冲击测试

设置伺服电机瞬间堵转工况，使用 100A 量程，示波器单次触发模式抓取堵转瞬间冲击电流波形。实测堵转峰值电流 42.6A，持续时间约 12ms；以此实测数据修改驱动器硬件过流保护阈值，将保护点设置 48A，保留合理安全余量。优化之后，既不会出现正常加速过程误保护，又可以在真正短路故障时快速切断输出，解决之前保护阈值全靠仿真估算的痛点。

4、产线老化工位批量验证

将 PKC6100B 部署到产线老化工位，批量抽样检测成品驱动器输出电流谐波指标，把电流波形畸变作为出厂检测判据，提前筛除硬件采样电路异常的不良样机。

四、案例总结与价值

DC‑2.5MHz 带宽不仅测工频基波，还可以完整采集 PWM 高次谐波，直接支撑 FOC 控制算法调参，解决电机低速抖动疑难问题；

USB 供电设计，摆脱外置适配器，实验室研发和产线老化工位一套探头通用，降低设备采购数量；

真实抓取堵转、加速瞬态冲击电流，不再单纯依靠仿真，给硬件保护阈值设置提供实测数据依据，降低样机损坏概率；

分体式探头头部小巧，控制柜狭小空间也方便夹持线缆。

五、注意事项

严禁示波器设置 50Ω 输入阻抗，会造成幅值测量偏低；

测量完成，先断开被测电机电源，再打开钳口取出导线；

每年建议做一次计量校准，保证直流精度指标。
