PRBTEK普科科技PKC6100B交直流电流探头在新能源汽车动力系统研发中的应用方案分享

　　一、客户背景

　　蔚来动力科技有限公司是一家致力于新能源汽车动力系统研发与生产的高新技术企业，专注于提升新能源汽车电池续航能力和电机驱动效率。在产品研发和质量检测环节，精确的电流测量对于分析电池充放电特性、监测电机运行状态至关重要，这直接影响着新能源汽车的整体性能和安全性。

　　二、面临的问题与挑战

　　在新能源汽车动力系统测试过程中，蔚来动力科技面临以下难题：

　　电池充放电电流监测：在锂电池的充放电测试中，充放电过程包含不同速率的电流变化，从慢速恒流充电到快速脉冲放电，电流信号频率多样且变化复杂。传统测量设备难以精准捕捉全频段电流信号，无法为电池性能优化提供可靠数据。

　　电机驱动系统电流分析：电机在不同工况下运行时，电流会出现波动，且可能伴随谐波等异常情况。现有测量工具带宽不足、响应速度慢，难以清晰呈现电流波形细节，导致电机过载、短路等故障诊断效率低、准确性差。

　　三、PKC6100B 交直流电流探头应用方案

　　(一)电池充放电电流监测应用

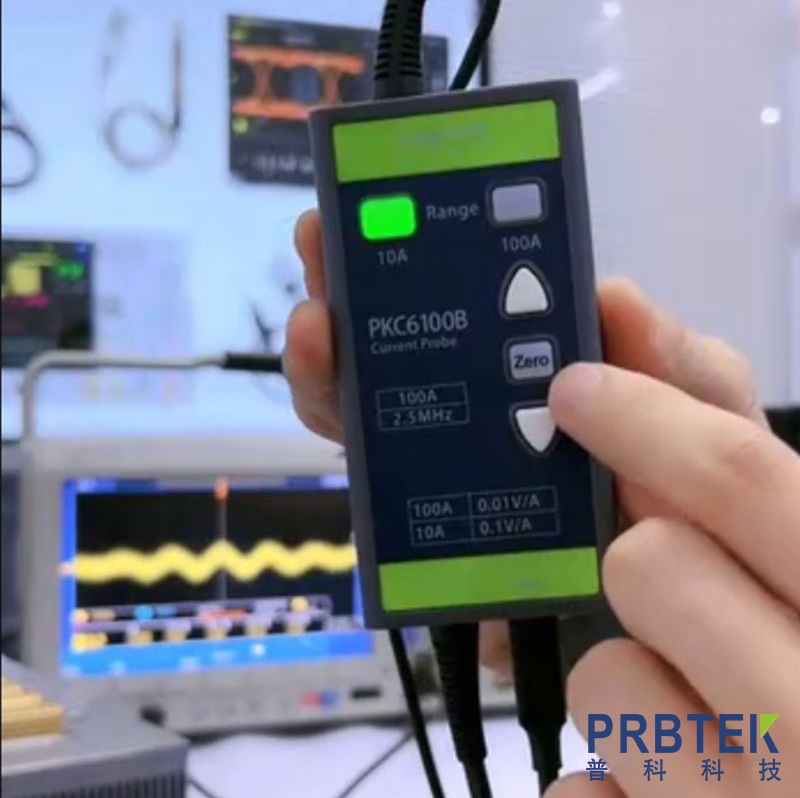

　　在电池实验室的充放电测试场景中，将 PKC6100B 交直流电流探头直接夹在电池充放电回路的导线上。依据充放电电流的大致范围，合理选择 10A 或 100A 量程。探头通过 BNC 接口与高精度数据采集设备相连，该设备具备强大的数据处理和存储功能。

　　由于 PKC6100B 拥有 DC~2.5MHz 的带宽，无论是慢速恒流充电过程中的稳定直流信号，还是快速脉冲放电时的高频交流信号，都能完整、准确地被测量和传输。其≤140ns 的上升时间，确保了电流信号快速变化时也不会出现失真。在整个充放电过程中，数据采集设备实时记录电流曲线，工程师可通过专业分析软件，对电池充放电过程中的电流特性进行深入剖析，为优化电池充放电策略、延长电池使用寿命提供有力的数据支撑。

　　(二)电机驱动系统电流分析应用

　　在电机性能测试车间，将 PKC6100B 探头夹在电机的供电线路上，同样根据预估电流选择合适量程后与示波器连接。在电机模拟不同工况运行时，探头凭借其 2.5MHz 的带宽，能够捕捉到电流中包含的各种频率成分，清晰呈现电流波形。

　　当电机出现过载情况，电流增大超出正常范围时，利用 PKC6100B 10A/100A 的灵活量程切换，可精确测量过载电流数值;若电流波形发生畸变，通过分析畸变的特征和频率成分，结合探头的宽频带特性，能快速判断是否由谐波等问题引起电机运行异常，帮助技术人员及时定位故障原因，提高电机驱动系统的可靠性和稳定性。

　　四、应用效果与价值

　　提升测试精度与效率：PKC6100B 的高带宽和快速上升时间，使蔚来动力科技能够精准捕捉电池和电机复杂的电流信号，减少因测量误差导致的重复测试，显著提升研发和检测效率。

　　优化产品性能：通过准确的电流数据分析，工程师能够深入了解电池和电机的工作特性，针对性地优化设计方案，提高新能源汽车动力系统的整体性能，延长产品使用寿命。

　　降低维护成本：快速、准确的故障诊断能力，帮助企业及时发现电机驱动系统的潜在问题，避免因故障导致的设备损坏和生产停滞，有效降低维护成本和生产风险。
