普科PKDV508E高压差分探头在开关电源环路中的应用

中小功率开关电源（200W 以内反激、正激、LLC 谐振电源）研发调试中，存在浮地高压测量痛点：MOS 管漏源电压、输出整流管压差、谐振腔差分电压、驱动浮地波形无法用普通单端无源探头测量，示波器地与被测功率地短路易炸管；普通差分探头带宽不足，高频振铃、开关尖峰失真严重，无法精准分析 EMI、损耗、环路稳定性。普科 PKDV508E（800Vpk/100MHz）是经济型浮地差分测量工具，适配桌面电源、适配器、车载小电源研发场景，兼顾成本与测试性能。

二、产品核心适配优势

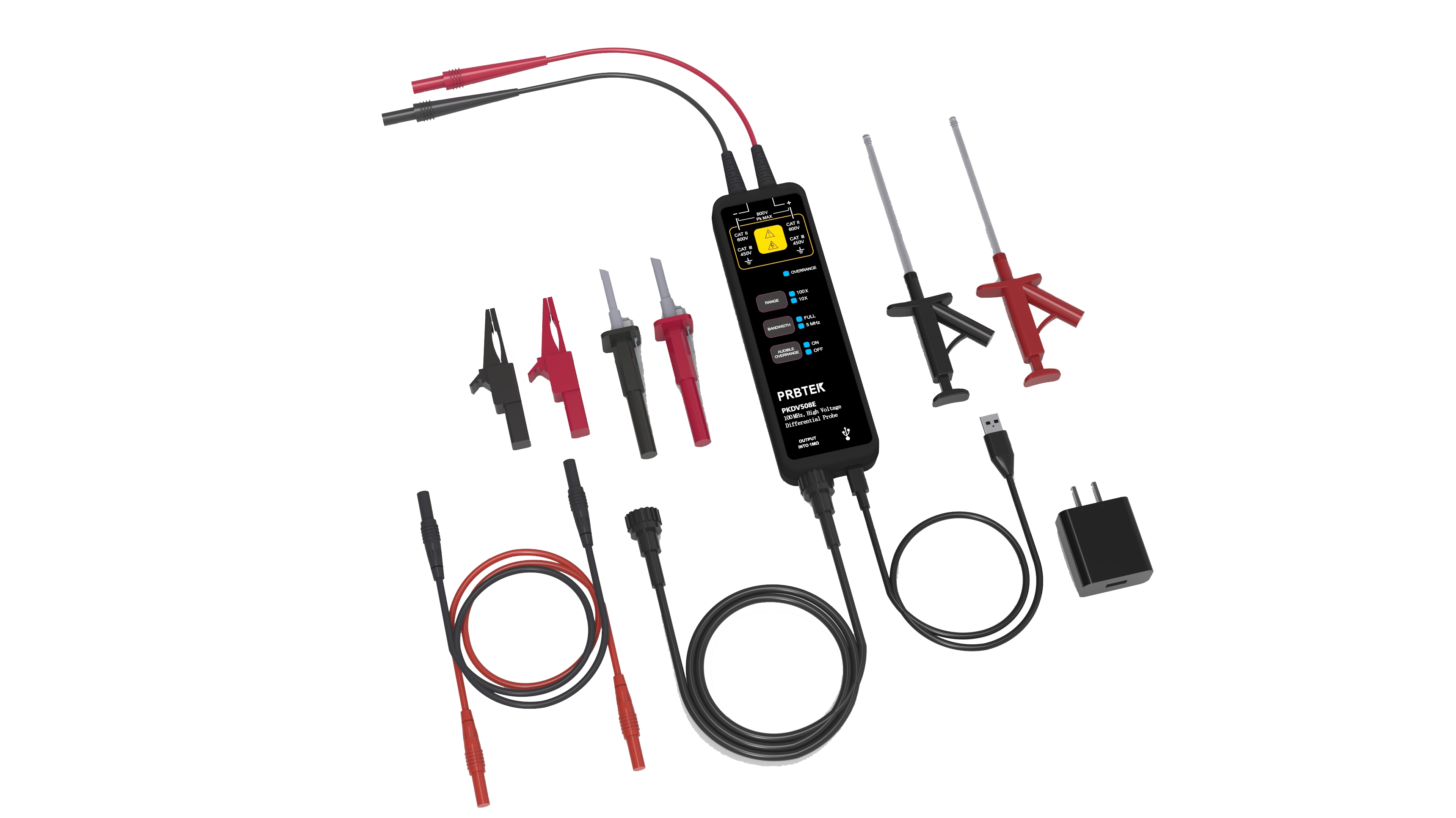

浮地安全测量：双量程 10X (±80Vpk)/100X (±800Vpk)，CAT II 600V/CAT III 450V 对地耐压，完全覆盖中小开关电源母线、开关管压差范围，无短路炸机风险。

100MHz 带宽 + 5MHz 低通滤波：≤3.5ns 上升沿，精准捕捉 MHz 级开关尖峰；5MHz 带宽限制可滤除高频 EMI 噪声，观测稳态直流压差、低频环路波形。

易用化设计：USB Type-C 供电，无需外置笨重适配器；一键秒速调零，长期温漂可手动偏置校准；过载声光报警，超量程自动提示保护探头与示波器；档位断电记忆，反复调试无需重复设置。

高共模抑制：DC 共模抑制＞80dB，100kHz＞60dB，强共模母线干扰下波形干净，无需复杂屏蔽布线。

配套全测试夹具：标配绝缘探夹、测试勾、鳄鱼夹、延长线，适配贴片 MOS、插件功率管、谐振电容引脚狭小测点。

三、完整测试实施方案

（一）测试前准备

仪器配套：≥100MHz 示波器，输入阻抗固定 1MΩ（禁止 50Ω，会翻倍衰减且降压量程）；PKDV508E 全套配件、USB 5V 适配器、绝缘夹具。

安全检查：目视探头输入线、BNC 外皮无破损；被测电源完全断电后再夹取测点。

接线流程：

BNC 线可靠接示波器通道，示波器接地夹连接安全大地；

Type-C 接入 USB 适配器供电，绿色电源灯常亮；

预估被测电压：母线 / 开关管尖峰＜800V 选 100X 档，低压驱动 / 输出差分＜80V 选 10X 档。

零点校准：输入两端短接，等待 20 分钟预热后，自动一键调零；温差大波形偏移时进入按键模式手动修正偏置。

（二）四大核心测试场景操作

场景 1：MOS 管 Vds 漏源电压测量（反激电源）

量程选择 100X；示波器通道衰减设置 100 倍；开启 5MHz 带宽限制抑制振铃噪声。

红黑绝缘探夹分别夹住 MOS 漏极、源极（浮地，无需接示波器地）。

上电观测：开关尖峰、关断振铃、钳位电压，用于计算开关损耗、评估 RC 吸收电路参数；过载红灯闪烁时立即断电更换更大量程。

场景 2：LLC 谐振腔电容差分电压

谐振电容两端均为浮地，单端探头会短路谐振回路。使用测试勾夹住电容两端，100X 档位，关闭带宽限制完整观测谐振正弦波形，测算谐振频率、峰值电压，验证谐振点设计。

场景 3：驱动芯片浮地驱动波形

驱动电源与主功率隔离，驱动压差 ±50V 以内，选用 10X 档；滤除开关噪声后观测驱动上升 / 下降沿、死区时间，优化驱动电阻，降低 EMI 与开关损耗。

场景 4：电源环路反馈差分信号

输出采样光耦、运放差分节点，10X 低噪声档位，开启 5MHz 滤波，稳定观测低频误差放大波形，辅助环路补偿网络调试。

（三）后期维护与安全规范

测量结束必须先断开被测电源，再取下探头夹具，最后拔 BNC 线；

高频测量输入线双绞缠绕，降低空间电磁耦合噪声；尽量不用延长线；

清洁仅使用干软布，禁止酒精、溶剂浸泡探头主体；闲置放入包装阴凉存放。

四、方案落地价值

安全提升：彻底规避示波器地短路功率地导致的 MOS、变压器烧毁，降低研发样机损耗；

测试精度提升：100MHz 带宽还原真实开关瞬态，共模抑制解决母线干扰波形失真；

成本优化：相比 350MHz 高端差分探头，经济型 PKDV508E 满足中小电源常规调试，大幅降低实验室设备采购成本；

调试效率提升：一键调零、过载报警、档位记忆减少重复设置，单人即可完成全功率回路浮地电压测试。
