PK-CWTUM/600罗氏线圈在工业 UPS 电源功率器件故障诊断与开关电流测试上的应用

一、案例背景

某工业电源设备企业主营大功率不间断电源（UPS）研发、生产与售后检修，其60kVA 工频在线式 UPS产品在批量测试阶段出现异常：设备满载运行时机柜内部温升偏高，输出电压存在小幅波动，功率模块偶发异响，初步判断为 IGBT 功率器件开关损耗过大、桥臂电流波形畸变，但受限于设备内部布线密集、器件引脚空间狭小，传统钳形电流互感器、刚性电流探头无法伸入测量，普通电流传感器带宽不足，难以捕捉纳秒级开关瞬态电流，无法定位故障根源。

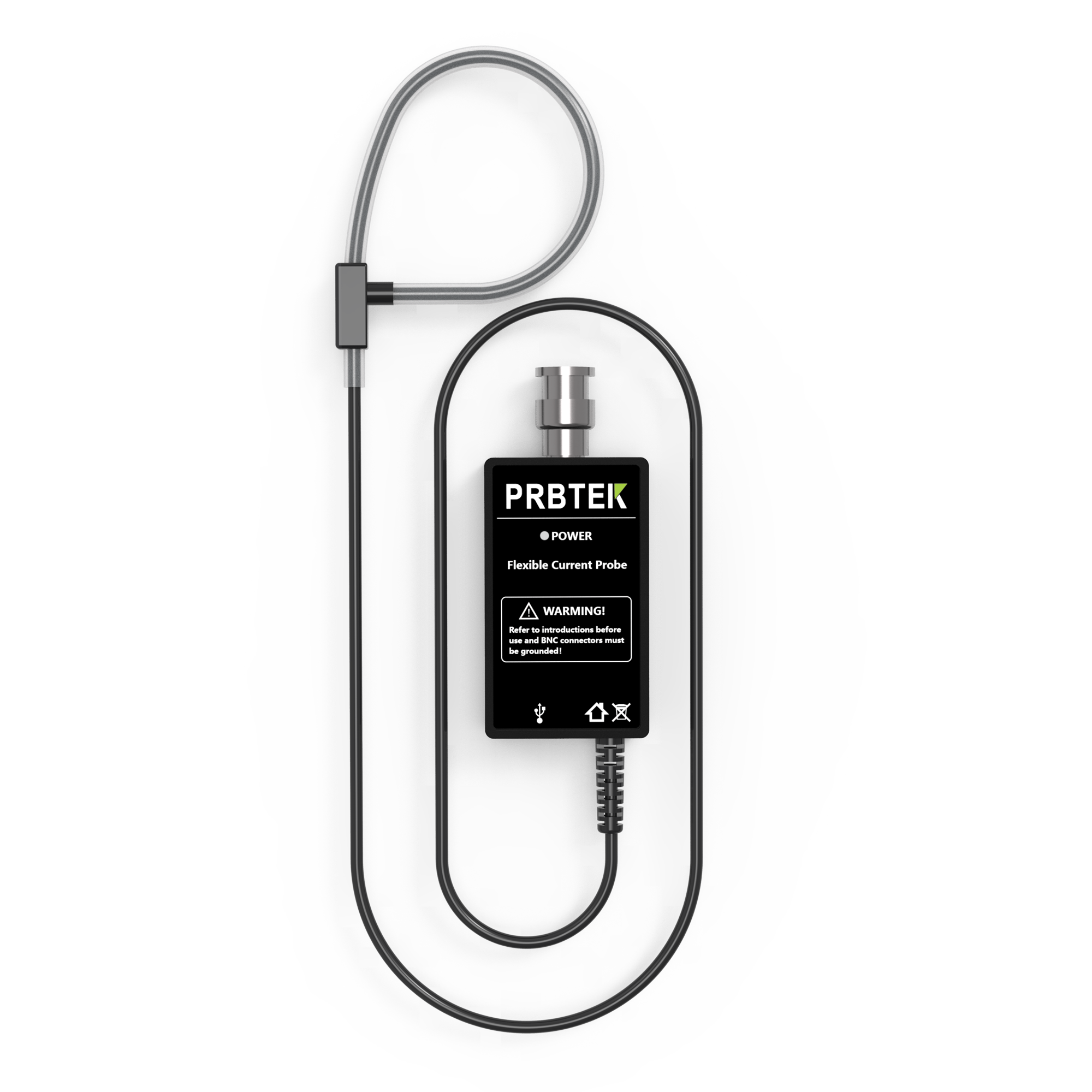

结合被测电路电流范围、安装空间、频率响应等需求，项目组选用PRBTEK PK-CWTUM/600 柔性电流探头搭配通用数字示波器开展全流程电流检测、波形分析与故障定位，该探头峰值电流 600Apk、带宽 6.2Hz~30MHz，灵敏度 10mV/A，线圈截面仅 1.6mm，适配 UPS 内部狭小工况，同时可精准覆盖工频至高频开关信号，完全满足测试要求。

二、测试设备与参数配置

(一)整套测试仪器清单

被测设备：60kVA 工业在线式 UPS，主功率回路采用 IGBT 开关器件，开关频率 20kHz，直流母线电压 380V；

核心探头：PK-CWTUM/600 柔性电流探头（普科科技）；

观测设备：通用数字示波器，输入阻抗设置为 1MΩ；

辅助配件：探头原装 USB 供电线、BNC 连接线、绝缘手套。

(二)探头关键参数与仪器设置

1.PK-CWTUM/600 核心参数：峰值电流 600A，(-3dB) 带宽 6.2Hz~30MHz，上升时间≤60ns，灵敏度 10mV/A，线圈耐压 3kVrms，典型测量精度 2%，可捕捉高频瞬态脉冲电流与低频稳态电流；

2.示波器设置：依据探头 10mV/A 的灵敏度，将示波器衰减档位调为 100X；采样率设置为 1GS/s，开启高频波形采集模式，保证开关瞬态细节完整记录；

3.环境要求：测试现场为室内常温环境（25℃），湿度 60% RH，远离大功率变频器、电磁线圈等强磁场干扰源，符合探头工作环境标准。

三、现场测试操作流程

严格遵循探头安全操作规范，分步完成安装、测量、拆除全流程，杜绝触电与设备损坏风险：

1.断电预处理：彻底关闭 UPS 主回路电源与辅助电源，等待母线电容放电完毕，确认电路无残留高压，满足安全操作前提。

2.探头接线供电：将 PK-CWTUM/600 探头 BNC 接口接入示波器通道，使用标配 USB 线为探头供电，电源指示灯变为绿色，确认探头正常启动；检查探头感应环接口完全插紧，避免信号接触不良。

3.探头安装定位：利用探头柔性纤细的优势，将周长 80mm、线径 1.6mm 的感应环伸入 UPS 功率板卡内部，套在故障疑似相 IGBT 的输出引线上。严格避开感应环交界处误差区域，保证被测导线处于感应环正中心，提升测量精度；感应环内径 25mm，可轻松穿过密集引脚，无需拆解原有电路。

4.通电正式测试：逐级合上 UPS 电源，设置设备为额定满载运行模式，示波器实时显示电流波形。依次采集三项数据：IGBT 稳态导通电流、开关瞬间瞬态脉冲电流、缓冲电路与吸收电容的纹波电流；持续记录 10 组连续波形，对比正常工况与异常工况差异。

5.断电拆除设备：测试完成后，先关闭 UPS 整机电源，再次确认高压放电完成，再取下柔性感应环，断开探头 USB 供电与 BNC 连接线，整理线缆并收纳至专用手提箱。

四、测试数据分析与故障定位

(一)正常波形参考

同型号合格 UPS 设备中，IGBT 开关电流波形规整，导通电流峰值稳定在 320A 左右，开关沿平滑，无尖峰脉冲，电流谐波分量低，开关损耗处于设计标准范围内，整机温升正常。

(二)异常波形分析（故障设备）

1.开关瞬态尖峰电流超标：PK-CWTUM/600 凭借 30MHz 超高带宽，清晰捕捉到 IGBT 开通瞬间出现720A 瞬时尖峰电流（超出额定峰值），电流上升沿陡峭，dI/dt 数值偏高，说明功率回路杂散电感过大，器件开通时产生严重电压、电流冲击，这是模块异响与温升偏高的主要原因。

2.电流波形畸变与谐波超标：低频段（工频）电流存在明显畸变，结合探头全带宽特性，检测出电流含有大量高次谐波，谐波电流幅值超出设备设计阈值，导致输出电压小幅波动。

3.缓冲电路纹波电流异常：并联在 IGBT 两端的吸收电容纹波电流波动剧烈，证明缓冲电路参数匹配失衡，无法有效抑制开关尖峰，进一步加剧器件损耗。

(三)故障结论

综合波形数据判定：该 UPS 功率回路杂散电感偏大，缓冲电路电容、电阻参数不匹配，引发 IGBT 开关尖峰电流过大、损耗剧增，最终导致温升超标、电压波动等故障。

五、整改验证与应用效果

1.设备整改：技术人员优化功率板卡布线，缩短功率走线以降低杂散电感，重新匹配缓冲电路元器件参数，完成整机装配。

2.复测验证：再次使用 PK-CWTUM/600 探头对整改后的 UPS 进行满载复测：IGBT 开关尖峰电流降至 380A 以内，电流波形恢复规整，谐波分量回归标准范围；设备满载连续运行 8 小时，机柜温升恢复正常，输出电压稳定，异响问题彻底解决。

3.应用价值总结

空间适配优势：探头柔性细线设计，可深入 UPS、变频器、开关电源等高密度电力电子设备内部狭小区域，无需拆解电路，实现非侵入式测量，大幅提升检修效率；

宽频精准测量：6.2Hz~30MHz 全带宽覆盖，兼顾工频稳态电流、20kHz 开关频率及纳秒级高频瞬态脉冲电流，2% 的典型精度保障数据可靠性，完美解决传统探头带宽不足、波形失真的问题；

安全可靠：线圈 3kVrms 耐压，适配工业高压电力回路，开环柔性结构无磁饱和风险，可长期测量交直流混合电流、脉冲大电流；

降本增效：快速定位功率器件、缓冲电路、布线等各类隐性故障，缩短产品调试与售后检修周期，目前该企业已将 PK-CWTUM/600 列为 UPS、变频器产品线标准测试工具。

六、使用注意事项（现场实操总结）

1.测量高压电力回路时，必须先断电放电，严禁带电插拔感应环，严格遵守用电安全规范；

2.被测导线务必置于感应环中心，远离感应环拼接处的误差区域，避免测量数据偏差；

3.测试现场远离变化速率＞100V/μs 的高压干扰信号与强磁场设备，防止电磁干扰导致波形失真；

4.探头线圈工作温度范围 - 20℃~150℃，主机工作温度 0℃~50℃，UPS 机柜内高温区域仅可放置线圈，积分器主机需置于通风常温区域。

七、延伸应用场景

本次测试验证了 PK-CWTUM/600 的综合性能，该型号探头还可广泛应用于：电机驱动器电流监测、电力母线谐波分析、半导体功率器件功率损耗测试、大功率电源转换器故障诊断等中大流、宽频电力电子场景，是工业电气研发、质检、运维的通用型高精度测量工具。
