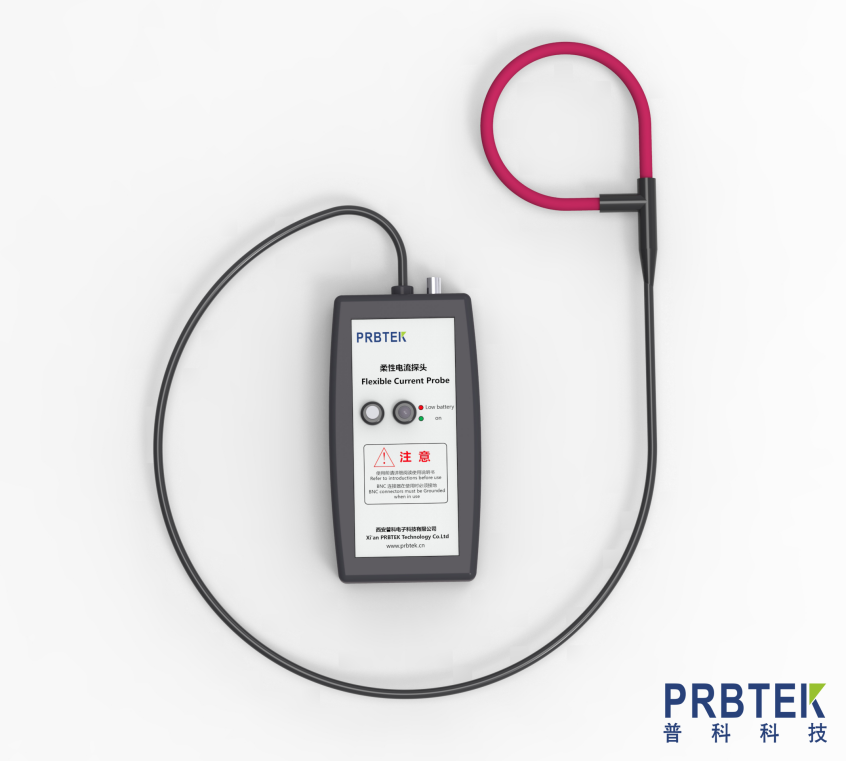

PK-CWT mini/1500 柔性电流探头在IGBT模块测试中的应用方案

一、客户背景

客户名称：某新能源汽车动力系统有限公司

行业：新能源汽车核心零部件研发与制造

测试需求：客户需要对IGBT功率模块在极端工况下的瞬态电流进行测量，具体需求如下：

精确捕捉IGBT开关过程中高达500kA的峰值脉冲电流，以及40kA/us的电流变化率（di/dt）。

测量带宽需覆盖从低频缓变信号到20MHz的高频瞬态，完整复现电流波形,测量典型精度达到2%。

二、应用所需整套仪器

三、系统搭建与测试方法

（一）系统搭建

将PK-CWT mini/1500柔性探头的线圈紧密缠绕在IGBT模块的主功率母排上，确保被测导体位于线圈中心，保障最佳测量精度。

使用2.5m配套同轴电缆，将探头输出端与示波器的CH1通道连接。

将PKDV5151高压差分探头连接到IGBT的栅极驱动端，同步采集电压信号，用于分析电流与电压的相位关系。

将定制脉冲电流源连接到IGBT模块的测试端，模拟实际工况下的大电流冲击。

所有设备可靠接地，确保测试环境的电磁兼容性，避免噪声干扰测试结果。

（二）测试方法

在示波器中设置触发条件，以IGBT栅极驱动信号的上升沿为触发源，将CH1（电流）和CH2（电压）的耦合方式设为DC耦合，带宽限制设为全通。

调整PK-CWT mini/1500的灵敏度档位，确保电流波形在示波器屏幕上显示幅度适中，避免饱和失真。

启动脉冲电流源，输出峰值为500kA、di/dt为40kA/us的脉冲电流，记录完整的电流波形。

重复测试10次，记录每次的峰值电流、上升时间和测量误差，评估探头的稳定性和重复性。

四、测试结果

波形复现：PK-CWT mini/1500成功复现IGBT开关过程中的瞬态电流波形，清晰展示从0到500kA的快速上升沿及后续衰减过程，无明显失真。

精度验证：10次重复测试的峰值电流测量值均在490kA至510kA之间，最大相对误差为±2%，完全满足客户精度要求。

带宽表现：高频测试中，探头对20MHz高频分量响应良好，可准确捕捉电流波形中的高频噪声和振荡，为EMC分析提供有效数据。

PK-CWT mini/1500柔性电流探头凭借其超大测量范围（0-600kA）、超高di/dt耐受能力（40kA/us）和超宽频带（0.1Hz-20MHz），完美解决了客户在IGBT模块测试中的核心痛点。其与客户现有示波器的无缝兼容。
