PK-2877电流互感器在工业变频器输出电流谐波分析中的应用

一、客户背景与测试需求

客户背景:

客户为工业自动化设备制造商，核心主营变频器产品，需针对 75kW 规格变频器开展专业谐波特性测试，为产品性能优化与合规性验证提供数据支撑。

核心测试需求:

宽频带测量：需覆盖 4kHz 开关频率及其高次谐波，测量上限达 2MHz，满足全频段谐波分析需求。

高精度标准：电流测量精度需优于 ±1%，谐波分析精度严苛要求 ±0.5%，保障数据可靠性。

三相同步采集：需同时测量三相电流，精准分析谐波不平衡度，匹配变频器实际运行场景。

设备兼容适配：需与客户实验室现有 Yokogawa DL850 示波记录仪无缝兼容，降低设备替换成本。

安全隔离保障：变频器输出对地电压达 690V，测试系统需具备完全电气隔离能力，确保测试安全。

二、测试系统配置方案

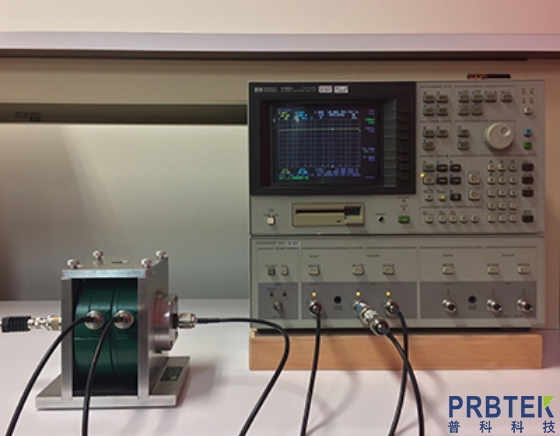

核心测量设备:

电流互感器：PRBTEK PK-2877（3 套，适配三相测量）

输出灵敏度：1V/A，适配小电流精准测量场景

峰值电流：100A，完全满足 75kW 变频器输出电流需求

带宽范围：300Hz（3dB 点，覆盖基波）~200MHz（3dB 点，超额满足 2MHz 谐波分析）

上升时间：100ns（对应 3.5MHz 带宽，保障快速响应）

有效值电流：2.5A（匹配额定电流规格）

最大电流时间积：0.1A・ms，磁饱和指标：0.0025A/Hz，抗饱和性能优异

示波记录仪系统:

主机：Yokogawa DL850 ScopeCorder（1 台）

带宽：100MHz，满足 2MHz 谐波分析核心需求

采样率：最高通道 100MS/s，保障高频信号采集精度

通道数：16 通道（支持扩展），预留多维度测试空间

存储深度：1Gpts，可存储长时间连续测试数据

内置 FFT 分析功能与功率分析模块，无需额外配置分析设备

辅助设备:

三相电机负载：75kW 异步电机（模拟实际运行负载）

转矩传感器：HBM T40B（1 套，同步监测转矩参数）

温度监测系统：Fluke 2680A（保障测试环境稳定性）

安全设备：CAT III 1000V 绝缘工具套装（契合高压测试安全标准）

屏蔽电缆：3×10 米双绞屏蔽线（减少信号干扰，保障传输质量）

三、系统搭建与配置

安装实施规范:

将 3 只 PK-2877 互感器分别精准安装于变频器 U、V、W 三相输出端，确保安装牢固无松动。

互感器输出端通过双绞屏蔽线对应连接至 DL850 示波记录仪的 CH1-CH3 通道，减少外界电磁干扰。

统一系统接地，确保所有设备共地良好，接地电阻严格控制在 < 0.1Ω。

通过联轴器将电机负载与转矩传感器可靠连接，保障动力传输稳定。

控制测试环境温度为 25±2℃，避免温度波动影响测量精度。

关键参数配置:

示波记录仪设置

采样率：10MS/s（完全满足 2MHz 谐波分析的 Nyquist 采样要求）

记录长度：10 秒，覆盖多个工频周期，保障数据完整性

垂直刻度：依据 1V/A 灵敏度设置为 1V/div（对应 1A/div），简化数据读取

触发方式：自由运行，实现连续不间断数据采集

FFT 分析设置：采用 Hanning 窗函数，频率范围 0-2MHz，优化谐波分析效果

互感器负载要求:

终端负载：匹配 DL850 输入阻抗 1MΩ

负载阻抗需≥100kΩ，确保测量精度不受负载影响

四、测试方法与流程

测试准备阶段:

安全确认：全面检查绝缘措施完整性，核实设备安全距离，杜绝高压风险。

系统校准：使用标准电流源开展幅频特性校准，保障全频段测量精度。

零点调整：在无电流状态下精准调整基线，消除零点漂移影响。

设备预热：系统预热 30 分钟至温度稳定，避免温漂导致数据偏差。

核心测试项目与流程:

额定负载测试

变频器输出 50Hz、额定电流 140A，连续运行 30 分钟。

同步记录三相电流波形，通过 FFT 分析各次谐波含量。

计算总谐波畸变率（THD），验证是否符合标准要求。

不同频率测试

分别在 10Hz、25Hz、50Hz、75Hz 频率下开展测试。

对比分析不同频率段谐波特性差异，重点监测开关频率及其边带谐波。

不同负载测试

依次在 25%、50%、75%、100% 负载条件下进行测试。

分析负载变化对谐波含量的影响规律，记录谐波电流随负载的动态变化特性。

三相不平衡度测试

精准测量三相电流基波幅值，计算三相不平衡度。

对比各相谐波含量差异，评估三相输出一致性。

数据采集要求

每个测试点至少采集 10 个工频周期数据，保障数据代表性。

FFT 分析采用 4096 点，提升谐波频率分辨率。

重点记录基波及 5 次、7 次、11 次、13 次谐波含量与 THD 值。

五、测试结果与分析

精度验证结果

额定电流 140A 工况下，测量误差仅 0.45%，优于 ±1% 的预设要求。

基波电流测量重复性误差 0.3%，数据稳定性优异。

5 次谐波测量精度达 ±0.4%，满足 ±0.5% 的高精度标准。

200MHz 带宽实测 - 3dB 点为 205MHz，完全覆盖测试需求。

谐波测试关键数据（额定工况：50Hz，100% 负载）

基波电流：139.8A（接近额定值，数据真实可靠）

总谐波畸变率（THD）：4.8%，符合 IEC 61800-3 标准要求

各次谐波含量：5 次（2.1%）、7 次（1.8%）、11 次（0.9%）、13 次（0.7%），开关频率（4kHz）谐波仅 0.3%

不同工况对比分析

频率影响：10Hz 时 THD 为 8.2%（低频段谐波含量较高），75Hz 时 THD 降至 3.5%（高频段谐波特性显著改善）。

负载影响：25% 轻载时 THD 达 7.2%，100% 额定负载时 THD 为 4.8%，负载降低时谐波含量呈上升趋势。

三相不平衡度分析

基波电流：A 相 139.8A、B 相 140.2A、C 相 139.5A

三相不平衡度：0.25%，远优于 5% 的行业标准要求

各相谐波含量差异 < 0.2%，三相一致性表现优异

动态性能评估

频率响应：2MHz 范围内频响平坦度 ±0.8dB，全频段测量稳定性强

相位一致性：三相相位差 < 0.5°，保障同步测量精度

温度稳定性：连续测试 2 小时，输出漂移 < 0.15%，环境适应性良好

六、应用总结

方案核心优势

宽频带覆盖：200MHz 带宽完全覆盖变频器 4kHz 开关频率及 2MHz 以内高次谐波，满足全场景测量需求。

高精度保障：±1% 的电流测量精度与 ±0.4% 的谐波分析精度，为产品性能评估提供可靠数据支撑。

三相同步优势：3 套 PK-2877 互感器相位一致性优异，精准捕捉三相谐波不平衡特性。

安全合规：完全电气隔离设计，在 690V 高压环境下实现安全测量，符合工业测试安全标准。

抗饱和能力：优异的磁饱和指标，在开关频率谐波测量中无失真，保障数据真实性。

本方案通过 PRBTEK PK-2877 电流互感器与 Yokogawa DL850 示波记录仪的高效适配，充分验证了其在工业变频器谐波分析中的优异性能，为电力电子设备谐波特性测试提供了可靠、高效的国产化解决方案。
