PK-2877电流互感器在高频脉冲电源模块测试中的应用方案

一、项目背景与需求

某电子设备研发企业专注于高频脉冲电源模块的研发与生产，这类模块广泛应用于工业自动化控制、通信基站电源等领域。其工作时会产生高频脉冲电流，电流峰值可达 100A，脉冲频率在数百 kHz 至数 MHz 之间，且脉冲上升时间较短。

为确保电源模块的性能稳定性和安全性，需要对其工作时的脉冲电流进行精准监测，具体需求如下：

1. 实时测量脉冲电流的峰值、有效电流等关键参数；

2. 捕捉脉冲电流的波形，分析其上升时间等特性；

3. 实现测量回路与被测电源模块之间的电气隔离，保障测试设备和人员安全；

4. 设备需适配高频脉冲信号，保证测量的准确性。

二、方案设计

（一）核心设备选择

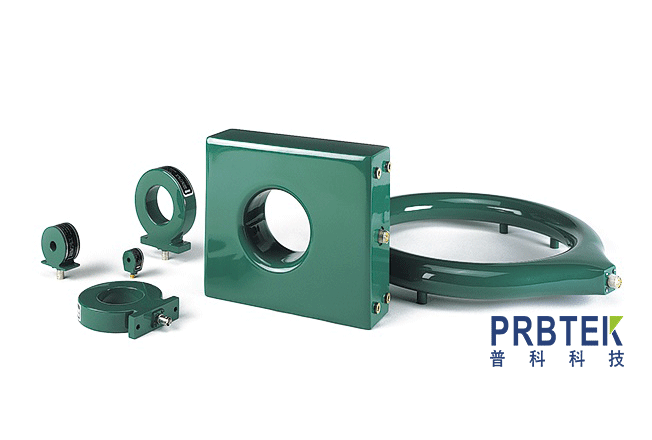

选用 PK-2877 脉冲电流互感器作为核心测量器件，其参数能够很好地满足项目需求：

• 输入输出比为 1A:1V (±5%)，可将被测电流信号转换为易于测量的电压信号；

• 最大峰值电流为 100A，与被测电源模块的电流峰值相匹配；

• 前沿上升时间为 100ns，能精准捕捉高频脉冲电流的快速变化；

• 具备 50Ω 的输出阻抗，可与常见的测量设备良好匹配；

• 采用 SMA 接口（可定制），方便与测试系统连接。

（二）系统组成

1. 被测高频脉冲电源模块：提供测试对象；

2. PK-2877 电流互感器：串联在电源模块的输出回路中，实现电流信号的转换与隔离；

3. 示波器：连接电流互感器的输出端，用于采集和显示脉冲电流波形；

4. 数据采集与分析软件：对示波器采集到的数据进行分析，计算电流峰值、有效电流等参数。

（三）连接方式

将 PK-2877 电流互感器的输入端串联在高频脉冲电源模块的输出回路中，互感器的输出端通过 SMA 线缆连接至示波器的输入端。按照操作规范，在连接过程中，先关闭被测电源模块，连接完成后再开启电源进行测试。

三、方案优势

1. 测量精准：PK-2877 的输入输出比误差在 ±5% 以内，能保证测量结果的准确性；

2. 高频响应好：100ns 的前沿上升时间使其能够适应高频脉冲电流的测量需求，准确捕捉电流的瞬态变化；

3. 安全可靠：通过电磁感应原理实现电气隔离，避免了被测回路的高压对测量设备和人员造成危害；

4. 适配性强：50Ω 的输出阻抗和可定制的接口使其能与多种测量设备兼容，便于系统集成。

四、实施步骤

1. 按照安全操作规范，关闭被测高频脉冲电源模块；

2. 将 PK-2877 电流互感器正确串联在电源模块的输出回路中；

3. 用 SMA 线缆将互感器的输出端与示波器连接；

4. 检查连接无误后，开启电源模块和示波器，进行测试；

5. 利用数据采集与分析软件对示波器采集到的波形和数据进行分析，记录电流峰值、有效电流、上升时间等参数；

6. 测试完成后，先关闭电源模块，再拆除连接线路。

通过采用 PK-2877 电流互感器构建的测试方案，能够高效、精准地完成高频脉冲电源模块的电流监测任务，为产品的研发和生产提供可靠的技术支持。
