罗氏线圈在新能源汽车电机控制器IGBT开关损耗测试中的应用

一、客户背景与测试需求

客户行业：新能源汽车动力总成研发与测试。

测试需求：客户在研发新一代800V高压平台的电机控制器时，需要对其核心部件——大功率SiC MOSFET逆变模块进行严苛的开关损耗测试。在高频开关（数十kHz）下，回路中会产生极高的di/dt（电流变化率），传统的硬芯电流探头体积庞大且易引入寄生电感。

精确测量需求：必须无死角地捕捉纳秒级的开关瞬态电流，用于精确计算开通损耗（Eon）和关断损耗（Eoff），以评估器件的温升与可靠性。

兼容性需求：测试系统需完美兼容客户现有的高带宽数字示波器，且不能对被测功率回路产生明显的电气干扰。

二、应用所需的整套仪器

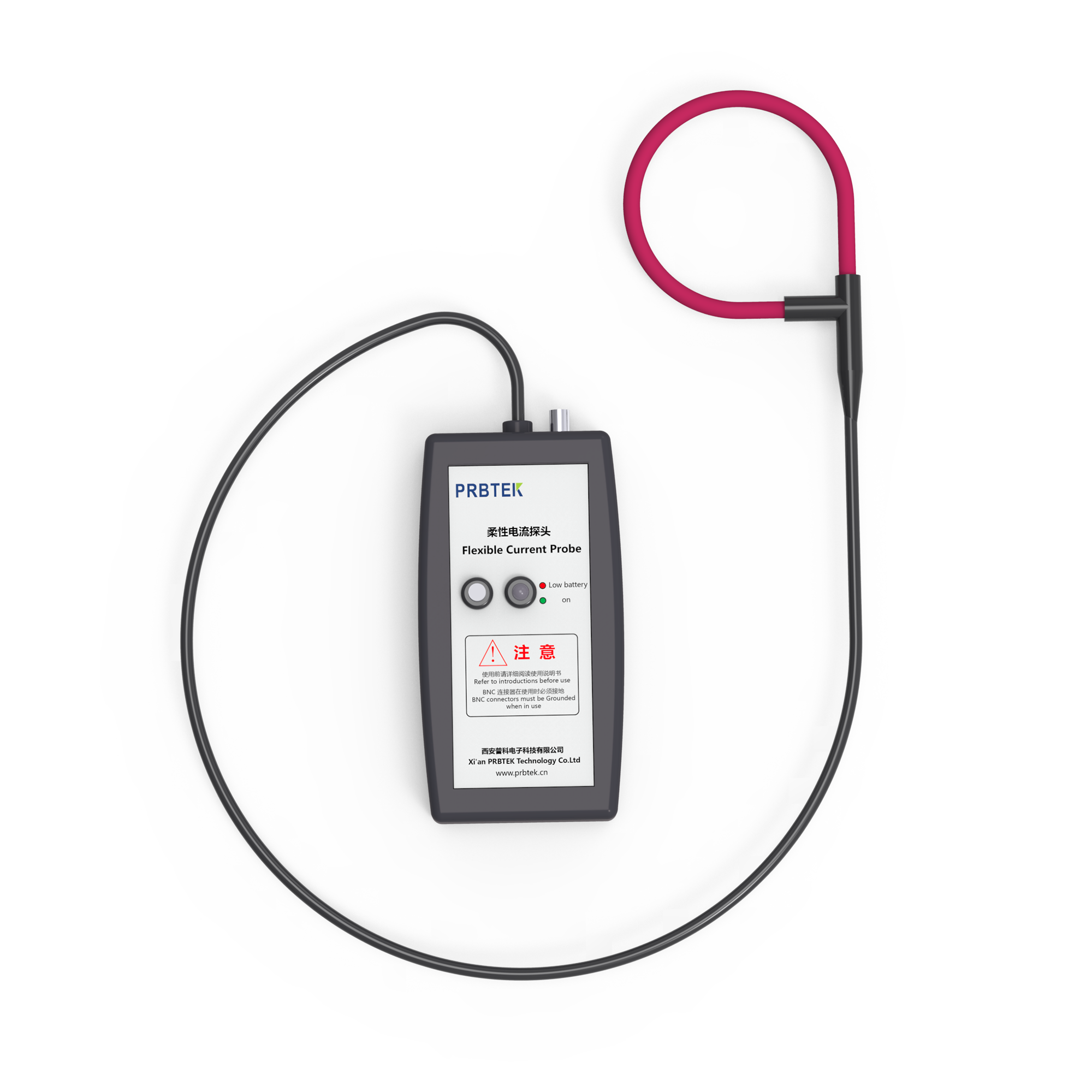

柔性罗氏线圈：普科科技PK-CWT mini/30（1套）。关键参数：灵敏度1.0mV/A，带宽高达16MHz（-3dB），峰值电流12kA，最大di/dt耐受25kA/μs，典型精度1%。

实时示波器：Tektronix MSO58B（1台）。具备500MHz带宽，用于双踪同步采集电压与电流波形。

高压差分探头：Tektronix P5205A（1台）。用于同步测量模块两端的开关电压，带宽100MHz。

自动化测试软件：Tektronix OpenChoice® 或自定义Python控制脚本，用于自动抓取波形并计算损耗值。

三、系统搭建与校准

非侵入式安装：利用PK-CWT mini/30纤细、柔性的特点，将其直接夹绕在电机控制器直流母线的功率铜排上，无需断开主回路，彻底消除了硬探头的接地弹簧电感。

信号同步采集：将罗氏线圈的BNC输出端接入示波器通道1；同时，将高压差分探头接入通道2，确保两者物理距离尽可能近，以实现电压与电流波形的皮秒级同步。

零点校准：在逆变器上电前，执行示波器通道的零点偏移校准，消除罗氏线圈在直流偏置下的残余噪声。

四、测试方法与结果

在密闭的热测试腔内，令电机控制器满载运行。示波器设置为单次触发模式，捕获一次完整的开关周期波形。通过软件算法对电流波形进行积分，并与电压波形进行点积运算。测试结果显示：PK-CWT mini/30完美复现了开关尖峰和振荡细节，测得单次开关损耗为85μJ。由于其高达16MHz的带宽和25kA/μs的di/dt响应能力，波形未出现任何削顶或畸变，为客户优化栅极驱动电阻提供了关键数据。

五、总结

本方案利用PK-CWT mini/30柔性罗氏线圈的宽频带和高di/dt耐受特性，解决了新能源汽车高密度功率模组在开关瞬态测试中的测量难题。其非侵入式设计确保了被测电路的原始状态，1%的典型精度则为功率半导体器件的损耗分析提供了高置信度的实验结果。
