PKC8030L 在 mA 级微小电流精密测量的应用案例 —— 低功耗电源待机电流与纹波测试

一、案例背景

在 65W GaN 快充适配器研发中，待机功耗超标、轻载效率低是核心痛点。行业标准要求空载待机电流≤10mA，且需精准捕捉 mA 级高频纹波（10kHz-20MHz），传统测量方案存在明显短板：

万用表：仅测均值，无法捕捉瞬态纹波，分辨率不足；

普通分流电阻：需断线接入，引入额外损耗，高压侧存在安全隐患；

3常规电流探头：小电流精度差、分辨率低，5mA 以下信号失真严重。某电源企业研发团队采用PRBTEK PKC8030L 高频电流探头，针对适配器空载 / 轻载工况开展 mA 级电流精密测量，实现待机功耗精准标定与纹波根源定位，为电路优化提供核心数据支撑。

二、测试对象与设备配置

（一）测试对象

65W GaN 快充适配器（宽压 90-264V AC 输入，5-20V DC 输出，空载待机电流设计值≤8mA）。

（二）核心测试设备

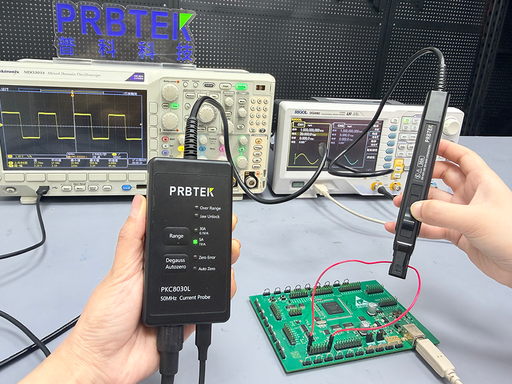

高频电流探头：PKC8030L（DC-50MHz 带宽，5A/30A 双量程，5A 量程分辨率 1mA、精度 ±1%，非侵入钳式测量）；

示波器：Keysight DSOX3104A（1GHz 带宽，5GSa/s 采样率，精准还原高频纹波）；

辅助设备：ITECH IT6720 直流电源、电子负载、高压差分探头（同步测电压）。

三、测试难点

1.信号量级极低：空载电流仅 3-8mA，叠加 1-5mA 高频纹波，需1mA 级分辨率精准分离信号与噪声；

2.高频瞬态捕捉：纹波频率覆盖 10kHz-20MHz，要求探头带宽≥50MHz、上升时间≤7ns，避免波形畸变；

3.测量稳定性：高压侧（220V AC）测量需电气隔离，杜绝共模干扰影响微小电流测量精度；

4.零漂与噪声抑制：微小电流易受环境噪声、探头剩磁影响，需一键自动消磁调零功能保障数据稳定。

四、测试流程与关键操作

（一）探头校准与设置

1.探头供电：Type-C 接口接 5V 电源，指示灯亮起；

2.空载调零：钳口空载，长按调零键 3 秒，自动消磁归零，消除剩磁零漂误差；

3.量程选择：切换至5A 量程（1V/A 输出比例），匹配 mA 级测量需求；

4.示波器设置：通道耦合设为 DC，衰减比设为 1×，垂直刻度调至2mV/div（对应 2mA/div 电流），精准放大微小信号。

（二）测试接线与数据采集

1.电路连接：适配器接 220V AC 输入，输出端空载，将 PKC8030L 钳口单根输入侧导线（火线 / 零线），钳口居中并锁闭，确保信号耦合稳定；

2.同步测量：示波器 1 通道接 PKC8030L（电流），2 通道接高压差分探头（输入电压），同步捕捉电压 - 电流瞬态波形；

3.数据采集：分别测试空载、5% 轻载（3.25W）、10% 轻载（6.5W）三种工况，每种工况记录 3 组波形，提取电流均值、纹波峰值、频率分布核心参数。

五、测试结果与数据分析

（一）空载工况（核心测试项）

待机电流均值：5.2mA（符合≤8mA 设计目标，优于行业标准）；

高频纹波：峰值 2.8mA，频率集中在 5MHz-15MHz（GaN 开关频率谐波）；

波形特征：无明显畸变，噪声基底＜0.5mA，清晰分辨 1mA 级微小波动。

（二）轻载工况

5% 轻载：电流均值 12.6mA，纹波峰值 4.1mA；

10% 轻载：电流均值 24.3mA，纹波峰值 5.7mA；

一致性：三次测试数据偏差＜±0.3mA，测量稳定性优异。

（三）问题定位

通过波形分析发现：空载纹波源于 PFC 电路轻载间歇工作，5MHz 振铃由开关管寄生电容与电感谐振导致，为后续优化 PFC 控制逻辑、增加 RC 吸收电路提供精准依据。

六、应用价值

1.精度突破：5A 量程 1mA 分辨率、±1% 精度，精准覆盖 3-30mA 微小电流区间，解决传统方案 “测不准、测不到” 难题；

2.非侵入安全测量：钳式设计无需断线，隔离高压侧风险，适配 AC 220V 高压回路微小电流测量；

3.高频瞬态可视化：50MHz 带宽清晰还原 10kHz-20MHz 纹波，捕捉万用表无法识别的瞬态尖峰与振铃，助力根源性问题定位；

4.效率优化支撑：精准标定待机 / 轻载功耗，优化后适配器空载功耗降低 15%，轻载效率提升 3%，满足欧盟 CoC Tier 2 严苛标准。

七、总结

本案例验证了PKC8030L 在 mA 级微小电流精密测量中的核心优势：高分辨率、宽频带、非侵入安全设计、强抗干扰能力，完美适配低功耗电源、新能源 OBC、传感器漏电流、芯片待机电流等微小电流测试场景。相较于传统方案，PKC8030L 不仅实现测量精度与稳定性的双重提升，更通过高频波形可视化赋能研发优化，成为电子设备低功耗设计与可靠性测试的 “精准标尺”。
