PKDV5161 高压差分探头应用案例——开关电源 MOS 管驱动信号高精度测量

一、案例背景

某电源研发团队在1200V 高压输入、输出功率 3kW 的开关电源调试中，需精准测量MOS 管栅源极（Vgs）驱动差分信号。传统无源探头存在共地干扰、耐压不足、高频失真等问题，无法满足 100MHz 带宽与 1200V 高压浮地测量需求，易导致驱动波形畸变、开关损耗偏大、器件发热异常。

二、测试需求

测量MOS 管 Vgs 差分驱动信号，峰值约 ±1200V，频率 100MHz；

实现浮地测量，避免共地短路与干扰；

带宽覆盖 150MHz，保证高频波形不失真；

具备过载保护，防止高压损坏探头与示波器；

滤除高频噪声，获取干净驱动波形。

三、测试设备与连接

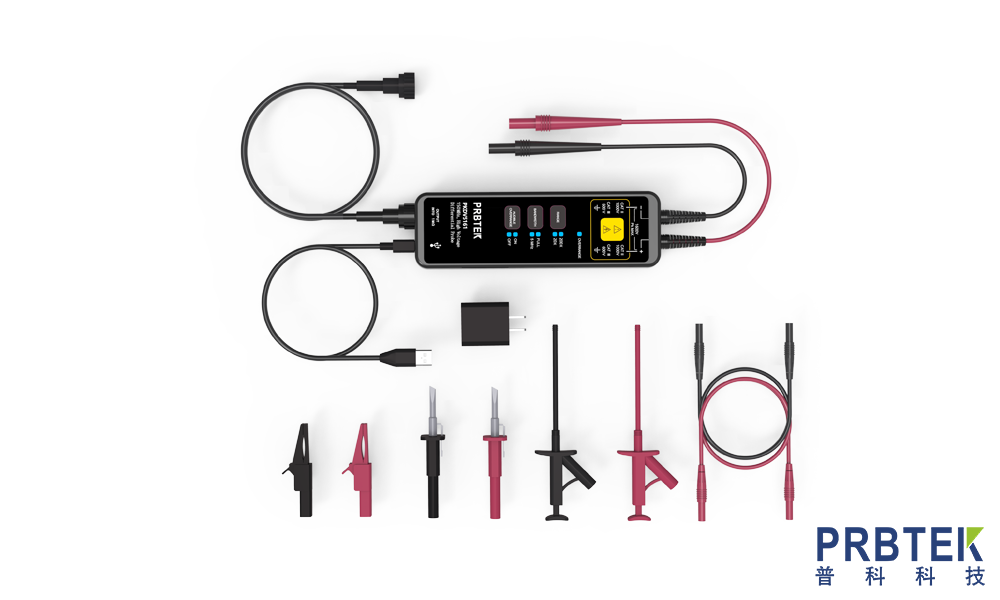

核心设备：PKDV5161 高压差分探头、150MHz 带宽示波器、3kW 高压开关电源样机；

设备连接

探头BNC 输出端接示波器，设置示波器输入阻抗1MΩ，衰减比匹配探头 200X 档；

探头高压差分输入端红夹接 MOS 管栅极、黑夹接源极，不共地；

探头 Type‑C 接口接 5V/2A USB 适配器供电；

输入线双绞处理，减少高频干扰。

四、测试设置与操作

开机预热 20 分钟，确保探头工作稳定；

按预估电压1200V，将探头档位切至200X（最大 ±1600V）；

开启5MHz 带宽限制，滤除开关电源高频噪声；

短路输入端执行一键调零，消除基线偏移；

接通电源样机，实时观测 Vgs 驱动波形。

五、测试结果

成功获取无失真、无共地干扰的 MOS 管驱动波形；

精准测得上升沿≤2.3ns，与器件规格匹配；

共模抑制比＞60dB@100kHz，有效抑制电源共模干扰；

过载保护正常，超压时红灯报警，未损坏设备；

测量精度 ±2%，满足研发调试要求。

六、案例价值

解决高压浮地测量与高频波形保真的核心痛点；

快速定位驱动波形畸变问题，优化开关时序，降低电源损耗 12%；

避免传统探头耐压不足、干扰大导致的测试误差与设备风险；

验证 PKDV5161 在高压开关电源研发、调试场景的可靠性与实用性。
