PKC8030L高频电流探头在压电陶瓷驱动瞬间充电电流测量中的应用

在压电陶瓷驱动实验中，上电瞬间的 “尖峰充电电流” 是影响驱动电路安全性与陶瓷工作稳定性的核心因素。普科科技 PKC8030L 高频电流探头凭借高分辨率、宽频带及安全保护特性，能精准捕捉充电电流峰值、持续时间与纹波信号，为优化驱动电路限流设计、保障实验安全提供关键数据支撑，成为该场景下的核心测量工具。

一、应用背景：压电陶瓷驱动瞬间的测量痛点

压电陶瓷等效为容性负载，上电瞬间会产生短时、高幅值的尖峰充电电流。该电流若超出驱动芯片的最大耐受值，可能直接导致芯片烧毁；同时，驱动电路的开关噪声会引入高频电流纹波，影响陶瓷伸缩的稳定性。实验需解决三大测量需求：

精准捕获尖峰充电电流的峰值与上升时间，判断是否超出安全阈值；

清晰识别稳态漏电流（μA 级）与高频纹波（mA 级）的差异，评估滤波效果；

确保测量过程安全，避免意外大电流损坏测量设备。

PKC8030L 的核心参数（DC-50MHz 带宽、5A/30A 双量程、1mA 分辨率）可完美匹配这些需求，尤其适合压电陶瓷驱动实验的电流测量场景。

二、PKC8030L 的具体应用操作

1. 探头连接：确保测量准确性的基础步骤

连接过程需重点关注 “导线适配” 与 “信号无干扰”，具体操作如下：

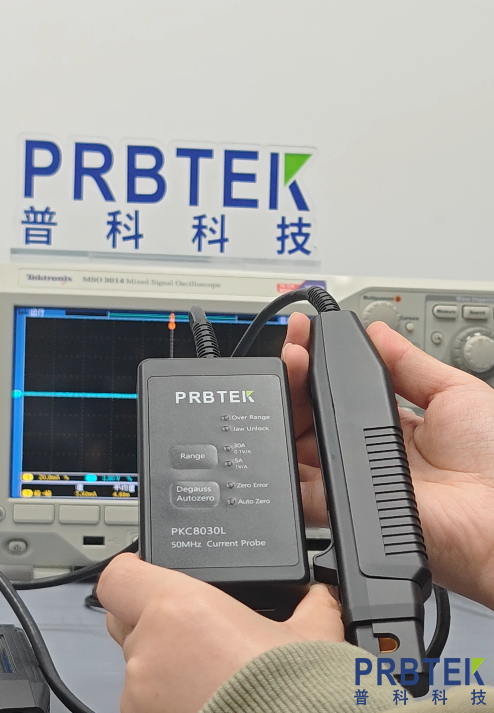

传感器头连接：向后推动 PKC8030L 的开关控制杆，打开钳口（钳口直径 5mm，优先选择直径≤5mm 的电流回路导线），将驱动电路与压电陶瓷之间的导线卡入钳口中央位置。若导线偏离中央，会因磁场分布不均导致测量误差，需调整导线位置后推紧控制杆，确保 “OPEN” 标志消失，钳口完全锁定。

供电与信号输出：使用标配的 DC 5V/2A Type-C 电源适配器为探头供电，避免非适配电源导致的性能异常；通过标配 BNC 连接线，将探头输出端与示波器输入端连接，示波器输入阻抗需设置为≥100kΩ（优先 1MΩ），防止阻抗不匹配引发的测量失真。

量程选择：根据压电陶瓷充电电流的预估范围（通常峰值几十至几百毫安），按下探头 “Range” 按键选择 5A 量程（1X 衰减），此时分辨率达 1mA，可同时兼顾尖峰电流捕捉与微小纹波识别。

2. 测量核心步骤：从调零到数据采集

（1）测量前必做：消磁调零，消除基准误差

PKC8030L 的传感器头若残留磁场，会导致直流偏移，影响测量精度。操作时需确保探头未接入被测电路，按下 “Degauss Autozero” 按键，蜂鸣器长鸣 1 声后 “Auto Zero” 指示灯点亮，3-5 秒后调零完成，指示灯熄灭、蜂鸣器发出 “嘀嘀” 两声。若 “Zero Error” 指示灯亮红，需检查钳口是否锁定，排除问题后重新调零，直至基准稳定。

（2）关键数据捕捉：开机充电电流的峰值与上升时间

触发设置：将示波器触发源设为电流通道，触发阈值设为预估峰值的 10%（如预估 200mA 峰值，阈值设为 20mA），时基调整为 10ns/div，确保清晰显示电流上升过程。

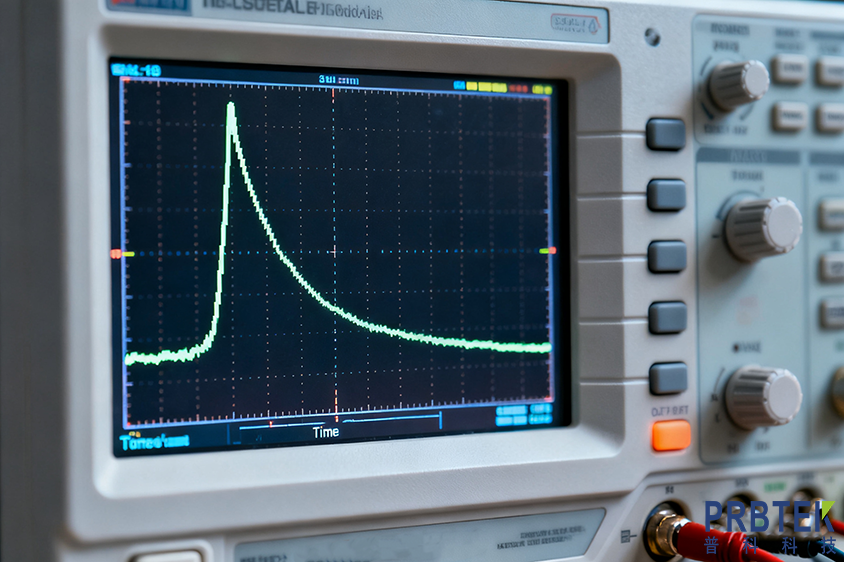

数据采集：给驱动电路上电，示波器通过 PKC8030L 实时捕捉充电电流波形。记录两个核心数据：一是电流峰值（如实际测量值 200mA），与驱动芯片的最大耐受电流（如 300mA）对比，判断是否需优化限流电阻；二是上升时间（如 50ns），评估驱动电路的充电速度是否符合压电陶瓷的动态响应需求。

（3）稳态分析：漏电流与高频纹波的区分

电压稳定后，压电陶瓷的漏电流通常为 μA 级，需通过 PKC8030L 的 1mA 高分辨率区分 “漏电流” 与 “高频纹波”：

观察示波器波形，若基线稳定在 μA 级（如 50μA），说明漏电流正常；

若出现高频波动（如 1MHz 以内、峰值 10mA 的纹波），则需结合探头 50MHz 带宽的优势，分析纹波来源 —— 若为驱动电路开关噪声，可通过增加滤波电容优化；若为导线干扰，需调整导线布局、远离强磁场源（如变压器）。

3. 安全保障：过流报警功能的实用价值

实验中若因电路故障（如压电陶瓷短路）导致电流骤增，PKC8030L 的过流报警功能可及时提示风险：当电流超过 5A 量程时，“Over Range” 指示灯亮红并伴随蜂鸣报警，此时需立即断开驱动电路电源，避免大电流损坏探头与驱动芯片，大幅提升操作安全性。

三、PKC8030L 的应用优势：适配压电陶瓷驱动实验的核心特性

高分辨率 + 宽带宽，兼顾 “大电流” 与 “小纹波”：5A 量程下 1mA 的分辨率，可清晰区分 μA 级漏电流与 mA 级纹波；DC-50MHz 带宽能无失真捕捉 1MHz 以内的高频纹波，避免因带宽不足导致的信号衰减。

操作便捷，降低实验门槛：一键消磁调零功能简化了基准校准流程，无需复杂手动调整；钳口式设计无需断开电流回路，可快速完成导线卡接，减少电路改动带来的实验风险。

安全设计，保障设备与人员安全：除过流报警外，探头传感器头虽无绝缘防护，但明确标注 “最大对地电压 600V CATII、300V CATIII”，提醒实验者避免测量超压电路，同时标配电源适配器具备过流保护，进一步降低安全隐患。

四、应用总结

在压电陶瓷驱动瞬间充电电流测量中，PKC8030L 并非简单的 “电流读取工具”，而是 “实验安全与性能优化的关键支撑”。通过精准捕捉尖峰电流、区分漏电流与纹波，可为驱动电路的限流设计、滤波优化提供可靠数据；其便捷的操作与安全保护特性，也降低了中小实验室开展此类实验的门槛。相比同类产品，PKC8030L 在精度、带宽与性价比上的平衡，使其成为压电陶瓷驱动实验中电流测量的优选方案。
