PKC8030L高频电流探头在光伏逆变器电流谐波分析中的应用方案

一、引言

光伏发电在全球能源结构中的占比日益提升，电网对电能质量的要求也越来越严格。作为连接光伏阵列与电网的关键设备，光伏逆变器输出电流的质量直接影响电网的稳定性和安全性，过高的谐波含量会导致电网电压畸变、设备过热、继电保护误动等一系列问题。本方案旨在阐述如何利用高频电流探头PKC8030L对光伏逆变器的输出电流进行精确、安全的谐波测量与分析。

二、谐波分析的挑战与高频电流探头的优势

传统的光伏逆变器电流测量可能面临以下挑战：

1.非隔离测量风险

逆变器输出端通常为高压交流电，直接测量存在安全隐患。

2.高频开关噪声

逆变器采用高频PWM调制，其开关频率（通常为kHz至数十kHz）及其边带谐波会干扰测量。

3.宽频带需求

谐波分析需覆盖基波（50/60Hz）直至数十次甚至更高次的谐波，要求测量设备具备足够的带宽。

4.直流分量影响

精确测量总谐波失真（THD）需要区分交流成分和直流分量。

高频电流探头的核心优势：

1.安全隔离

采用钳形非接触式测量，从根本上避免了与被测高压导体的电气接触，保障操作人员与设备安全。

2.宽频带响应

PKC8030LDC-50MHz的带宽能够轻松捕捉从基波到高频开关噪声的全部信号成分，为精确的谐波分析奠定基础。

3.DC/AC耦合能力

基于霍尔效应，能够同时测量直流和交流分量，这对于分析逆变器启动、负载突变等瞬态过程以及计算准确的THD值至关重要。

4.高精度与双量程

±1%的精度和双量程设计（5A/30A），既能满足满载电流的测量需求，也能在轻载条件下保证对微小谐波成分的高分辨率测量。

三、测试系统搭建

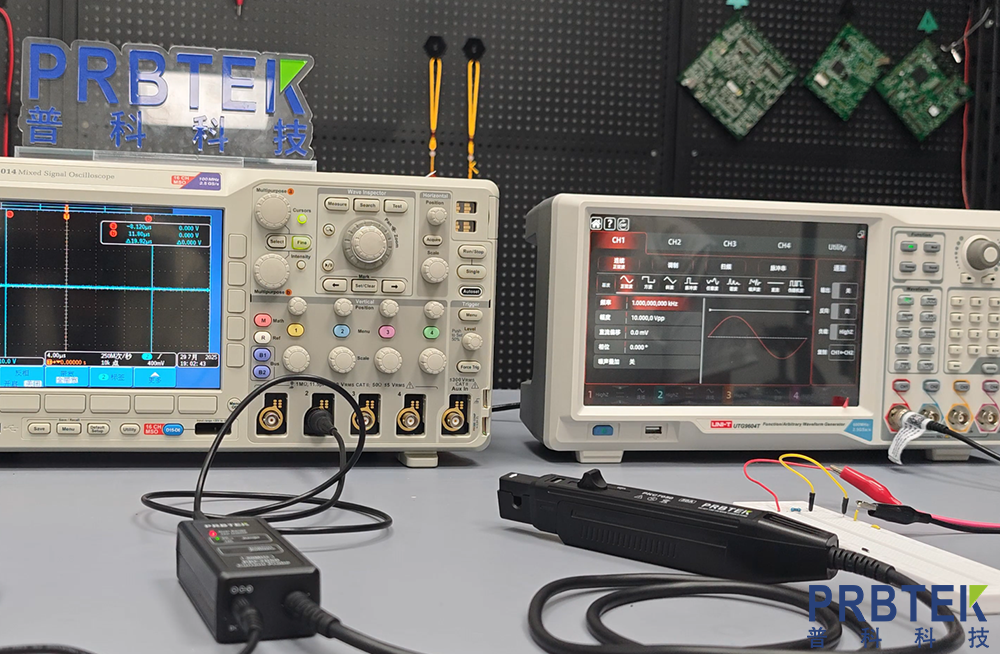

1.探头连接：

将PKC8030L通过BNC线连接至示波器通道。示波器输入阻抗设置为1MΩ。

2.探头供电与预热：

连接Type-C电源，开机预热约30分钟，使探头内部温度稳定，确保测量精度。

3.安全夹取：

在逆变器完全断电的情况下，将探头钳口夹在逆变器交流输出端的某一相线（L）或零线（N）上。确保导体位于钳口中心，并完全闭合锁紧（“OPEN”指示灯熄灭）。

4.消磁调零：

在未夹载导体或夹载闭合回路的情况下，执行消磁调零操作，以消除探头剩磁，保证直流测量精度。

四、关键注意事项

1.安全第一

严格遵守先断电，后夹取；先断电，后拆卸的原则。确认探头电压等级（CAT III 300V）满足测试要求。

2.位置误差

导体在钳口内的位置偏移会引入测量误差，务必确保导体居中。

3.环境干扰

远离变压器、大电流线路等强磁场源，防止外部噪声干扰。

4.过载保护

密切关注电流值，避免持续超过探头最大额定电流，触发过载报警时应及时切换量程或停止测试。

五、结论与应用价值

采用像PKC8030L这样的高性能高频电流探头，可以为光伏逆变器的电流谐波分析提供一套安全、精确且高效的解决方案。具有以下优势：

验证产品合规性，确保并网许可。

定位谐波源，助力优化逆变器控制算法和输出滤波器设计。

评估系统稳定性，预防潜在的谐振风险。

提升产品竞争力，打造高电能质量、高可靠性的光伏逆变器产品。
