PKC7300高频电流探头在新能源汽车车载充电机稳态电流测试中的应用方案

一、应用背景

新能源汽车车载充电机（OBC）是将外部电网电能转换为车载动力电池电能的核心部件，工作时需处理 0-300A 的电流，且内部高频开关电路易产生干扰信号，对电流测量的量程、高频信号捕获能力及精度要求极高。普通电流探头存在量程不足（多低于 200A）或精度偏差大（超 ±2%）的问题，无法满足充电机稳态充电工况的测试需求。

PKC7300 作为 PKC7000 系列高频电流探头，具备 300A 最大测量电流、8MHz 带宽及 ±1% 全量程测量精度，可完美适配车载充电机稳态充电时的电流测试场景。

二、性能优势

1.量程与带宽适配性强

PKC7300 最大测量电流达 300A，可覆盖车载充电机从涓流充电（低至 5A）到恒流充电（最高 200A）的全稳态电流范围；

8MHz 带宽能有效捕获充电机内部高频开关电路产生的电流纹波，避免高频信号衰减导致的测量偏差。

2.测量精度高且操作便捷

全量程范围内测量精度达±1%，搭配自动消磁调零系统，按下 “消磁自动调零” 按键约 5 秒后，设备发出 “嘀嘀” 提示音即完成调零，可消除磁芯剩余磁场对测量的影响，减少人为操作误差。电子轻触式“量程选择” 按键支持快速切换量程，绿灯点亮即可确认当前档位，提升测试效率。

三、操作步骤与注意事项

（一）操作步骤

1.测试前准备

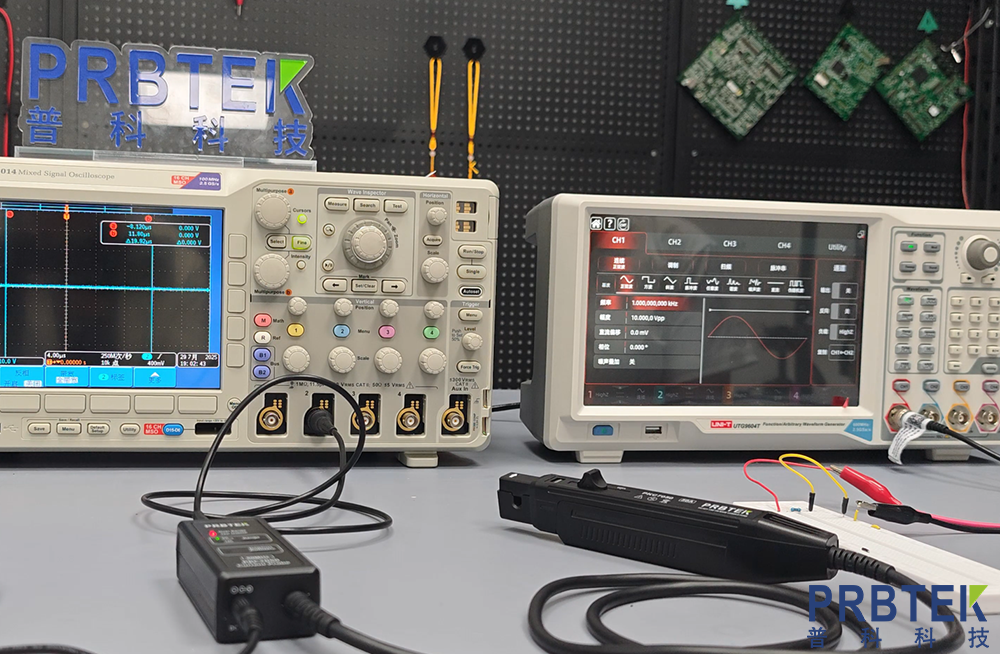

确认PKC7300 标配 DC12V/2A 电源适配器输出正常，连接电源后检查绿色电源指示灯是否亮起。通过1M BNC 连接线将探头与示波器 BNC 端子相连，并将示波器输入阻抗调至 1MΩ，测量模式先设为 “接地” 完成调零，再切换至 “DC” 模式。

根据充电机稳态电流范围，按下“量程选择” 按键切换合适量程。将探头钳口推至“LOCK” 状态（确认 “UNLOCK” 标志消失），按下 “消磁自动调零” 按键，待指示灯熄灭后完成调零。

2.稳态电流测试实施

向后滑动探头卡槽上盖打开钳口，将充电机交流输入侧导线（或直流输出侧导线）置于钳口中央位置，推紧滑动开关使卡槽上盖闭合，确认钳口锁定。

启动车载充电机，设置为恒流充电模式，调节示波器采样率，持续采集30 秒电流波形，记录电流有效值、纹波峰值等关键参数。切换至恒压充电模式，重复上述操作，观察电流逐渐下降过程中的平滑性。

（二）注意事项

1.安全防护

充电机主回路电压可能超过300V，测试时需佩戴绝缘手套，严禁触碰被测导体及传感器头；PKC7300 核心部件与屏蔽盖无绝缘防护，需与裸导体保持安全距离，避免直接接触引发触电。

2.环境要求

测试环境需干燥（湿度≤80% RH）、无易爆风险，温度控制在 0-40℃（PKC7300 工作温度范围），避免阳光直射或高温环境导致设备绝缘性能下降。

3.设备保护

严禁测量超过300A 量程的电流，超量程会导致磁芯饱和，使波形削波甚至烧毁探头；清洁探头时，仅可用蘸有中性洗剂的软布擦拭，严禁使用汽油、丙酮等溶剂，防止钳口精密连接面受损。

四、预期效果

1.测量数据精准可靠

依托PKC7300±1% 的测量精度与自动消磁调零功能，可有效消除磁芯剩余磁场、高频干扰带来的误差，获取充电机稳态充电时的精准电流数据。

2.测试效率显著提升

非侵入式钳形测量设计无需拆解充电机回路，自动消磁调零与便捷量程切换功能，减少手动操作步骤，提升充电机批量测试效率。

3.场景适配性强

300A 量程与 8MHz 带宽可覆盖充电机不同稳态充电模式的测试需求，提升设备通用性。
