PKC7500高频电流探头在新能源汽车充电桩电流测试中的应用方案

一、应用背景

随着新能源汽车产业的快速发展，充电桩作为关键基础设施，其供电稳定性与安全性直接影响车辆充电效率及用户安全。充电桩在运行过程中，主回路会产生高达500A的直流充电电流及低频交流纹波，需通过精准的电流测量验证其输出稳定性、纹波抑制能力及过流保护功能。

传统电流测量工具存在两大局限：一是大电流场景下精度不足，难以捕捉微小纹波变化；二是低频响应能力弱，无法准确还原5MHz以下的电流波形。而PKC7500高频电流探头凭借500A大电流测量能力与5MHz带宽特性，可针对性解决充电桩测试中的技术痛点，为充电桩的研发调试、出厂检验提供可靠数据支持。

二、PKC7500 高频电流探头性能优势

1. 大电流测量能力适配场景需求

该探头支持最大500A连续电流（300Arm）及750A峰值电流测量，完全覆盖充电桩正常工作及瞬时冲击下的电流范围，可避免因电流过载导致的设备损坏。

2.DC-5MHz高精度保障数据可靠性

带宽覆盖DC-5MHz，能精准捕获充电桩输出电流中的低频纹波（通常在1kHz-5MHz）；全量程测量精度达±1%（如 500A 量程下误差≤±1%±100mA），可满足充电桩对电流稳定性的严苛测试要求。

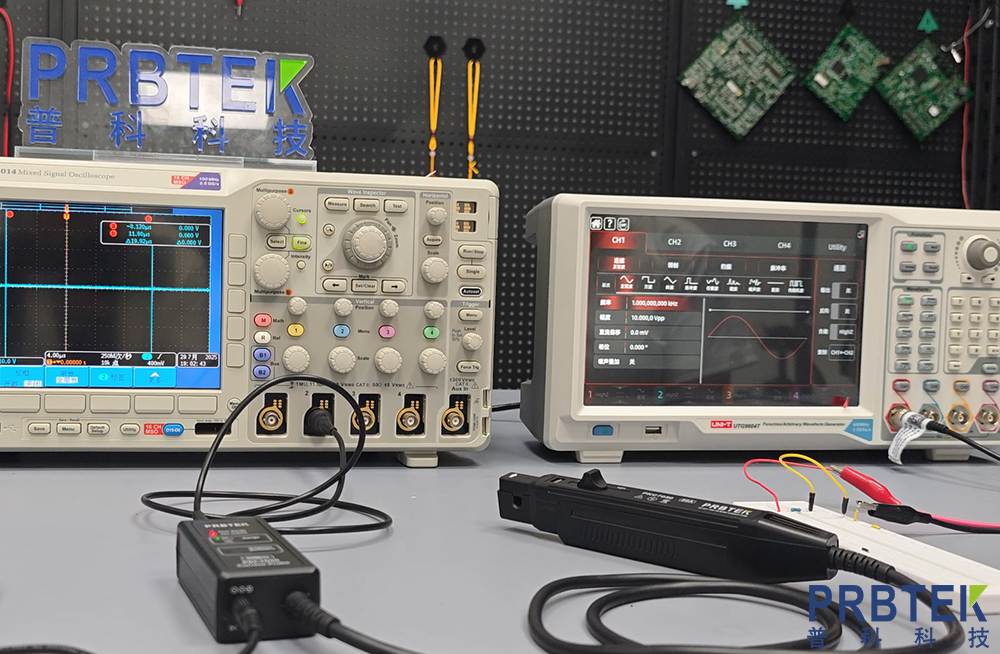

三、操作步骤与注意事项

（一）操作步骤

1. 前期准备

确认电源适配器为标配DC12V/2A，连接后绿色电源指示灯亮起；示波器输入阻抗设置为1MΩ。

将充电桩与被测车辆（或模拟负载）连接，确保测试区域干燥、无易燃易爆物品，远离强磁场设备以减少干扰。

2. 消磁调零

断开充电桩电源，将PKC7500传感器头开合至“LOCK”状态，按下“消磁自动调零”按钮，待绿色指示灯熄灭（约5秒）后完成调零。

3. 测量实施

根据测试场景切换量程，确认量程指示灯对应亮起。

打开传感器头，将充电桩输出电缆置于传感器头中央位置，闭合后锁定；启动充电桩，通过示波器读取电流波形，记录连续电流值及纹波峰值。

测试结束后，先断开充电桩电源，再打开传感器头取出电缆，避免带电操作导致的触电风险。

（二）注意事项

1. 安全操作规范

严禁测量电压超过300V 的电路，操作前确保手部干燥、设备无受潮；传感器头核心部件无绝缘防护，需与裸导体保持安全距离。

避免剧烈冲击或掉落传感器头，清洁连接面时需用防静电软布擦拭，防止刮伤影响测量精度。

2. 测量精度保障

被测电缆需置于传感器头中央位置，避免因位置偏移导致的波形失真；若发现测量误差偏大，重新执行消磁调零或检查示波器连接是否松动。

设备通电后需预热30 分钟，待温度稳定后再进行正式测量，减少因自身发热导致的偏差。

四、预期效果

准确获取充电桩在不同工况（如快充、慢充、待机）下的电流值及纹波特性，为研发团队优化充电模块提供量化依据。

过流报警与高压防护设计可降低误操作风险，确保测试人员与设备安全，符合国际安全标准。
