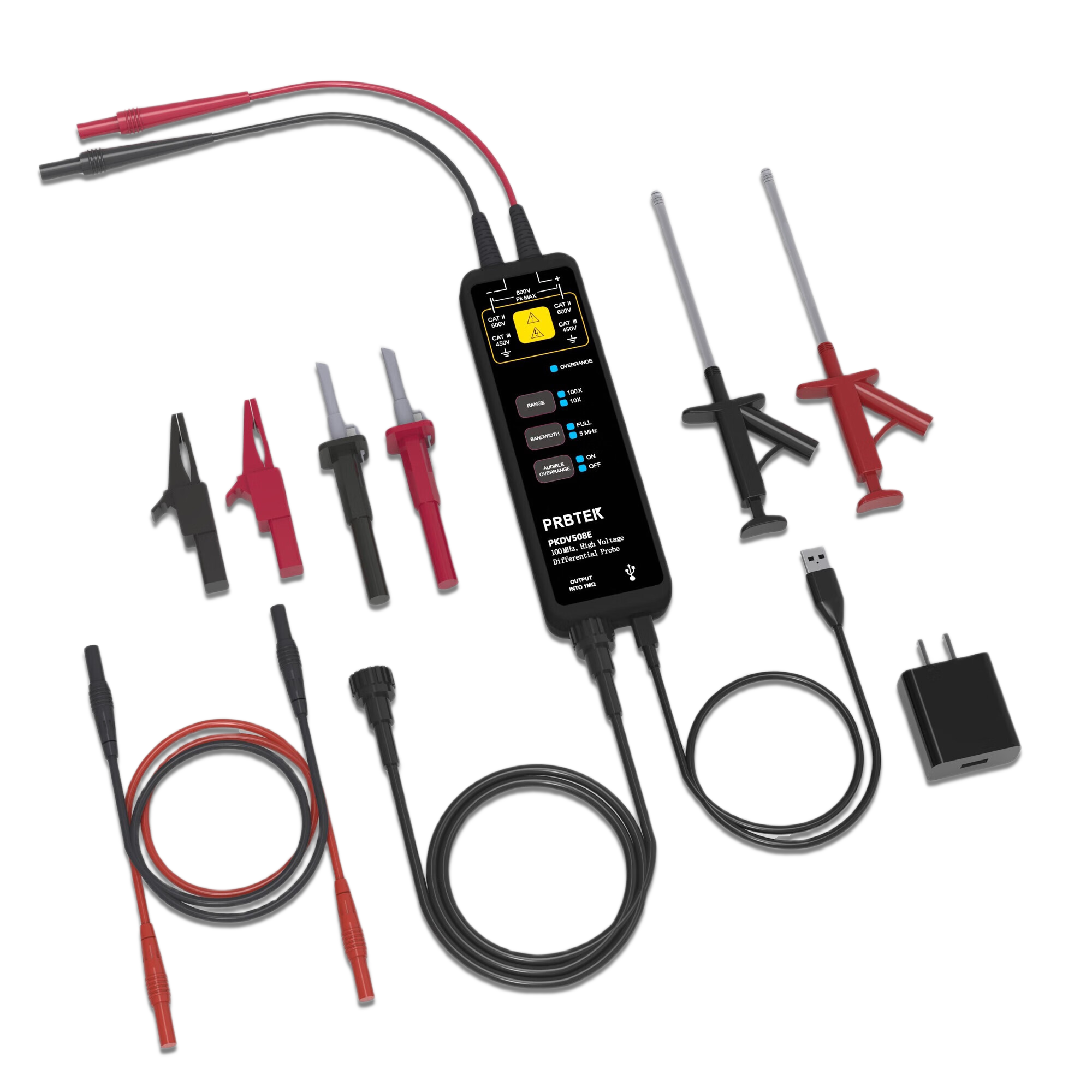

PKDV508E高压差分探头在继电保护调试中的应用方案

在电力系统稳定运行的背后，继电保护装置的精准调试至关重要。电力检测单位在日常工作中，面临着对继电保护装置电压信号进行高精度、高可靠性测量的挑战。PKDV508E 差分探头凭借其卓越的性能参数，能够为该单位提供一套高效且精准的继电保护调试应用方案。

PKDV508E 差分探头具备 100MHz 的频宽，这一特性使得它能够快速捕捉到继电保护装置中高频变化的电压信号。在电力系统中，当出现故障时，电压信号会产生高频分量，该探头的宽频特性可确保不遗漏任何关键信息，为后续的数据分析和故障判断提供全面的数据支持。其量程选择支持 10X 和 100X 衰减比，配合最大输入差分电压 ±80V（10X）、±800V（100X），以及最大输入对地电压 CAT4 500V、CAT I 600V 的参数，无论是常规的电压测量，还是在应对电力系统中可能出现的过电压等极端情况时，都能轻松胜任，极大地拓展了该单位在继电保护调试中的测量范围。

在精度方面，PKDV508E 差分探头达到了 ±2%，这一高精度对于继电保护装置的调试至关重要。继电保护装置的动作阈值设置对精度要求极高，微小的误差都可能导致保护装置误动作或拒动作。该探头的高精度能够确保调试过程中获取的电压数据准确无误，使调试人员能够根据精确的数据对继电保护装置进行精准的参数调整，从而提高电力系统的可靠性和稳定性。

此外，该探头的上升时间≤3.5ns，能够迅速响应电压信号的突变，在检测继电保护装置的动作时间等关键指标时，可提供快速且准确的测量结果。其参考噪声≤58mVrms（10X）、≤66mVrms（100X），共模抑制比在不同频率下表现出色（>80dB（DC）、>60dB（100KHz）、>50dB（1MHz）），有效抑制了外界电磁干扰对测量结果的影响，保证了在复杂电磁环境下的测量准确性，这对于处于变电站等强电磁环境中的继电保护调试工作尤为重要。

PKDV508E 差分探头的输入阻抗为 10MΩ/2pF（差分）、5MΩ/4pF（单端对地），这一参数能够最大程度减少对被测电路的负载效应，避免因探头接入而改变电路的原有工作状态，确保测量结果真实反映继电保护装置的实际运行情况。探头主机延时和 BNC 线延时的精确参数，也为调试人员在进行时间相关的测量和分析时提供了可靠的参考依据。

在实际操作过程中，电力检测单位的调试人员可以利用 PKDV508E 差分探头的偏置可调功能，通过按键调整进入调整模式，对测量信号进行精准的偏移量设置，以满足不同测试场景的需求。该探头的自动配置保存功能，可将调试人员设置好的参数自动保存，避免了重复设置的繁琐，提高了工作效率。同时，探头配备的过载指示灯和可关闭的过载报警声，能及时提醒调试人员测量过程中是否出现过载情况，有效保护探头和被测设备的安全。

在供电方面，PKDV508E 差分探头采用 USB 供电或 5V/2A 适配器供电，典型功耗仅为 1.6W（10X）、1.2W（100X），低功耗设计使得该探头可以在各种环境下长时间稳定工作，无需担心电量问题。其探头主体尺寸为 196mm58mm27mm，输入线长度约 28cm，小巧轻便的设计便于调试人员携带和操作，适用于变电站、配电室等不同的工作场所。并且，该探头的工作温度范围为 0℃ - 50℃，存储温度范围为 - 30℃ - 70℃，工作湿度范围为 5% RH - 85% RH，存储湿度范围为 0% RH - 90% RH，工作海拔高度可达 3000m，存储海拔高度可达 12000m，能够适应不同地区、不同环境条件下的继电保护调试工作。

综上所述，PKDV508E 差分探头凭借其出色的性能和人性化的设计，能够为电力检测单位的继电保护调试工作提供一套全面、高效、精准的应用方案，助力该单位提升继电保护装置的调试质量和工作效率，为电力系统的安全稳定运行提供有力保障。
