PRBTEK高压差分探头PKDV5351在电池测试系统中的应用详解

　　1. 产品概述

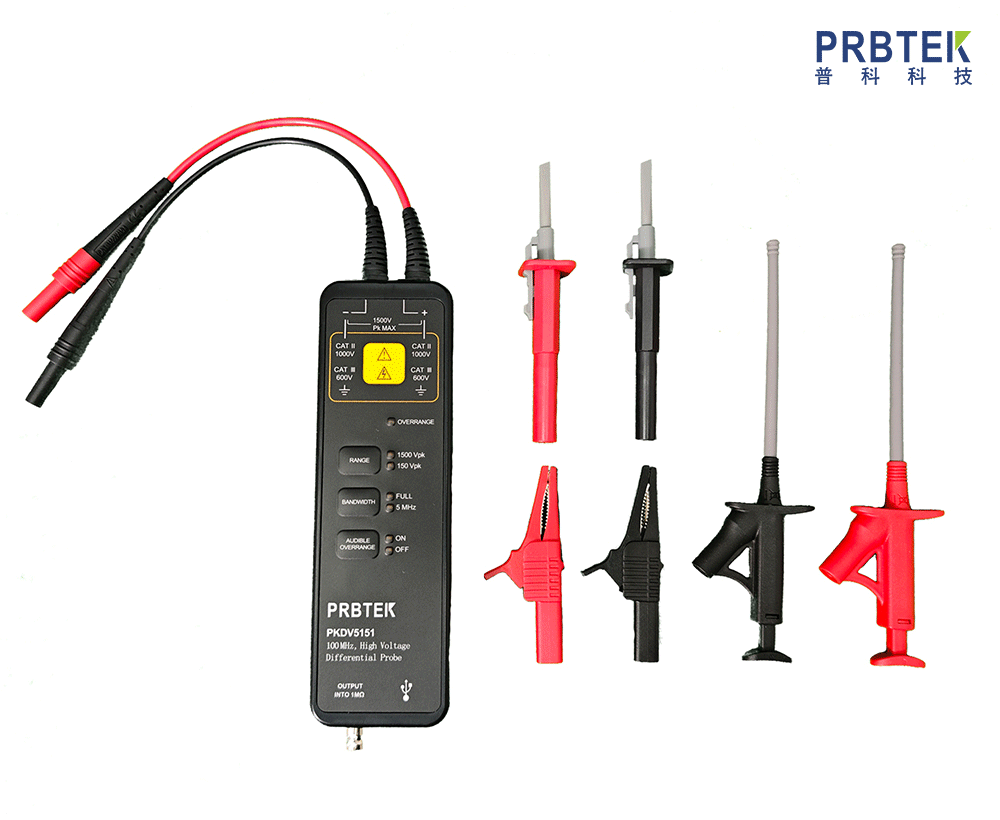

　　PRBTEK高压差分探头PKDV5351是一款专为高电压差分测量设计的专业测试工具，适用于电动汽车电池系统、储能设备、工业电源等高压应用场景。该探头具备高带宽、高精度和强隔离能力，可安全、准确地测量高达±3500V的差分电压，是电池研发、生产及测试环节的重要设备。

　　2. 核心优势

　　(1)高电压测量能力(±3500V)

　　适用于电动汽车高压电池包(如800V系统)、储能电站等场景，可直接测量电池组总电压或模组间电压差。

　　相比普通万用表或示波器，能安全测量超高电压，避免设备损坏或人身风险。

　　(2)100MHz高带宽

　　支持动态信号捕捉，如：

　　电池快充(350kW超充)时的瞬态电压波动。

　　电机急加速导致的脉冲放电电压变化。

　　适用于高频开关电源、逆变器等测试场景。

　　(3)双衰减比(100X/1000X)

　　100X模式：适合测量中高压(如100V~1000V)，提供更高信噪比。

　　1000X模式：专为超高电压(如2000V~3500V)优化，确保测量安全。

　　(4)国产高性价比

　　相比Keysight、Tektronix等进口品牌(同类产品价格1.5万~3万元)，PKDV5351以￥5780的定价提供相近性能，性价比突出。

　　3. 在电池测试中的典型应用

　　(1)电动汽车电池包电压监测

　　测试需求：800V高压电池系统需实时监测总电压及各模组电压均衡性。

　　解决方案：

　　使用PKDV5351的1000X衰减模式，直接测量电池包正负极电压。

　　通过示波器记录充放电过程中的电压变化，分析电池一致性。

　　(2)电池管理系统(BMS)校准

　　测试需求：验证BMS采集的电压精度是否在±0.5%以内。

　　解决方案：

　　将PKDV5351与BMS并联，对比两者数据。

　　利用其高精度(±1%)和低噪声特性，确保校准可靠性。

　　(3)快充与脉冲放电测试

　　测试需求：捕捉100kW以上快充时的电压波动。

　　解决方案：

　　100MHz带宽支持高频信号测量，清晰显示电压跌落/过冲现象。

　　分析电池内阻(通过ΔV/ΔI计算)。

　　(4)电池安全测试

　　过压测试：模拟BMS失效，监测电池电压是否超限(如锂电芯超过4.2V)。

　　短路测试：记录短路瞬间的电压崩溃波形，评估电池保护机制。

　　4. 实测连接示例

　　测试设备

　　示波器(如Rigol DS1104Z)

　　PRBTEK PKDV5351高压差分探头

　　待测电池(如800V动力电池包)

　　接线步骤

　　1. 将探头衰减比设为1000X(针对高压测量)。

　　2. 正极接电池正端，负极接电池负端(注意极性)。

　　3. 探头输出通过BNC接口连接示波器。

　　4. 设置示波器输入比例为1000X，确保显示电压正确。

　　注意事项

　　安全隔离：确保探头接地端不直接连接电池负极(除非使用隔离电源)。

　　量程选择：超过1000V时务必使用1000X模式，避免探头过载。

　　校准归零：测量前执行探头偏移校准，提高精度。

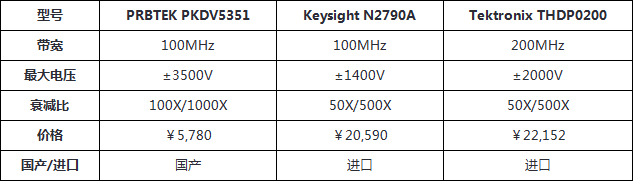

　　5. 与竞品对比

　　优势总结：

　　PKDV5351在电压范围和性价比上显著优于进口品牌，适合预算有限但需高性能的测试场景。

　　6. 总结

　　PRBTEK PKDV5351高压差分探头**凭借±3500V高压测量、100MHz带宽和双衰减比设计，成为电池测试领域的实用工具，尤其适合：

　　电动汽车高压电池研发与生产。

　　储能系统电压监测与故障分析。

　　BMS验证与动态性能测试。

　　对于需要高电压、高动态测试的用户，PKDV5351以不足6000元的价格提供了进口品牌80%以上的性能，是国产测试仪器的优秀代表。
