泰克TEKTRONIX交直流电流探头TCP312A的产品接地说明与消磁方法

　　接地说明：

　　泰克TCP312A探头包括一个6英寸的接地引线。接地线使探测器周围的防护罩接地电缆探头端的变压器。这样就可以将接地连接移动到更靠近被测电路的位置，从而提高高频屏蔽。接地引线夹在探头底部的接地连接器上。

　　图1:连接接地线

　　电流探头上的接地引线用于高dV/dt环境。探头在被测导体和电流检测变压器之间具有接地屏蔽。然后，任何电容耦合电流将流入地而不是变压器绕组。

　　当你进行高频测量时，将探头接地线连接到探头接地连接器，并将鳄鱼夹直接连接到射频接地，以改善高频(2MHz及以上)的EMI抑制。这将减少振铃，并有助于绕过电容耦合的射频电流，这可以流入探头电缆。在某些情况下，移动接地线或重新定位探头使其远离被测电路中的噪声源可能会有所帮助。

　　操作当前探头滑块：

　　目前的探头都有一个滑动机构，打开和关闭探头钳口。这允许您将探头夹在被测导体周围。滑块必须锁定关闭，以准确测量电流或消磁探头。如果探头解锁，放大器上的“探头打开”指示灯将亮起。

　　电流探头可用于测量非绝缘导线上的电流。但是，在连接或拆卸电流探头时，电路必须断电。

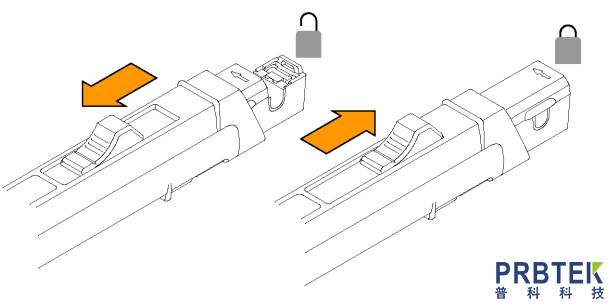

　　TCP312A电流探头的滑动操作如下图所示。若要打开探头，请将滑片向后拉，直到钳口打开。要锁定探头，向前推滑块，直到制动器卡入到位。

　　图2:TCP312A滑动操作

　　电流探头的消磁和自动平衡：

　　对探头进行消磁可消除探头芯上的任何残余磁化。这种剩余磁化强度会引起测量误差。自动平衡消除放大器电路中不需要的直流偏移。探头消磁失败是导致测量误差的主要原因。消磁指示灯闪烁，直到你消磁探头。

　　要消磁探头，请断开探头与测试电路的连接，或确保被测导体没有电源，关闭并锁定滑轨，然后按下放大器前面板上的放大器PROBE DEGAUSS AUTOBALANCE按钮。为保持测量精度，请在以下每种情况下对探头进行消磁:

　　在打开放大器并允许20分钟的预热期后。

　　然后再将探头连接到导体上。

　　当电流或热过载情况发生时。

　　每当你连接一个新的探头。

　　当你把探针置于强大的外部磁场中时。

　　在正常使用过程中定期进行。

　　要消磁和自动平衡电流探头，请执行以下步骤:

　　1.确认电流探头连接到放大器。

　　2.从被测导体上拆下电流探头。

　　3.将探针滑片锁紧。

　　4.按下放大器探头消磁自动平衡按钮。

　　5.等待大约五秒钟消磁程序完成。

　　当操作成功完成时，探测器消磁自动平衡LED显示绿色。如果LED闪烁为橙色，则消磁操作仍在进行中。如果LED指示灯为红色，则表示操作失败，需要查找故障原因并修复。

　　注如果放大器没有正确连接到50Ω内，消磁程序将失败。因此，放大器前面板上的LED灯终止为50K。

　　完成示波器调整和放大器消磁/自动平衡程序后，系统就可以测量电流了。
