泰克TEKTRONIX高压差分探头P5200A的使用操作步骤

　　泰克TEKTRONIX高压差分探头P5200A可与任何示波器配合使用，使用户能够在示波器接地的情况下安全地测量浮动电路。P5200A有源差分探头将浮动信号转换为低压接地参考信号，可在任何接地参考示波器上安全方便地显示。

　　安装使用说明：

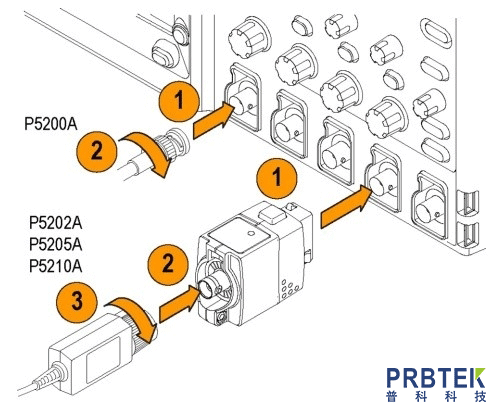

　　要将P5202A、P5205A和P5210A探头连接到具有VPI接口的示波器，您必须使用泰克TPA-BNC适配器。

　　要断开探头，首先要断开探头与电路的连接。接下来，逆时针旋转卡圈以释放探头，然后拨出连接器。

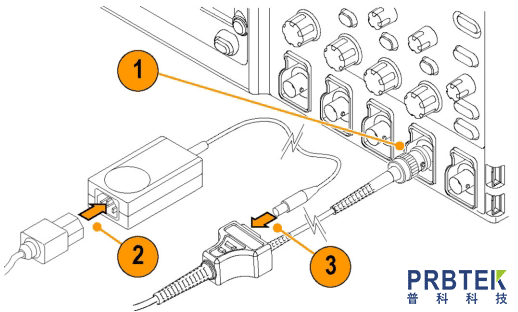

　　探头功率(仅P5200A探头)

　　P5200A探头需要外部电源提供的直流电源。供应是探头的标准配件。

　　仅使用P5200A探头附带的电源。如果使用不同的电源，可能会损坏探头。

　　为避免触电或火灾，探头的探头体和输出电缆应远离被测电路。

　　探头主体和输出电缆不应与被测电路接触。

　　将探头连接到电路

　　为了减少震动或火灾的风险，请仅使用探头附带的附件。不要超过探头或探头附件的电压额定值或类别额定值(例如，ICATI，II，III，I)，取其较小者!当使用多个附件(例如，延长线和钩夹)时，最低的附件探头额定值适用于所有附件。

　　避免触电。将您的手指放在探头附件的指套后面，并远离附件所示的阴影区域。
