如何防止示波器电流探头损坏

发布:西安普科科技
浏览次数:

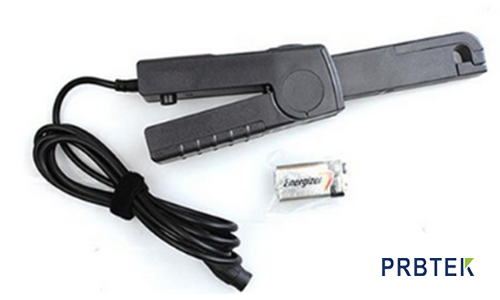

  示波器探头对测量结果的准确性以及正确性至关重要,它是连接被测电路与示波器输入端的电子部件,是示波器必不可少的附件。示波器电流探头是根据法拉第原理设计的用来测量导线中干扰电流信号的磁环,本质上是一个匝数为1的变压器,使用电流探头能够测量流经导线的电流大小。





  虽然示波器电流探头只是一个小小的附件,但对于电子工程师来说,确实必不可少的,而且探头属于易耗品,很容易损坏。安泰测试通过对损坏示波器电流探头的故障分析,发现容易损坏的探头部位大致有:

  1.与电流放大器连接的电路板;

  2.电流探头的磁环坏;

  3.电流探头的磁环线圈;

  4.电流探头的滑动夹子的外观损坏;

  5.电缆线断路。

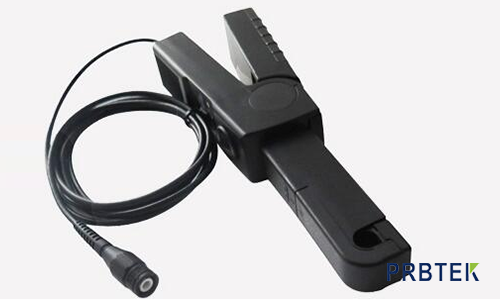

  示波器电流探头损坏的原因,预防损坏的方法及使用说明上述五个部分损坏的原因可归纳如下:

  1.电流放大器开电后,插拔电流探头而引起的电路板损坏。

  切记不要带电插拔电流探头

  2.磁环是易碎的材料,掉地或使用时用力过猛都容易使它破损。有损伤/损坏的磁环会造成测试不准或不能再测出电流。

  使用时避免掉地或用力过猛

  3.磁环线圈比较细,过流会导致线圈烧毁。

  使用时避免负载过流

  4.电流夹子不对齐,裂痕都会使测试不准或无法测出电流。注意,推动夹子过程要小心。

  使用时电流夹子要对齐。注意,并在推动夹子过程时要小心

  5.电缆线被太使劲拉、扭等会容易损坏

  使用时电缆线不要太使劲拉、扭等。

  上述所提供的操作方法,应该说比较简单,稍加注意,就能做到,但往往操作人员在紧张和忙碌的工作中容易疏忽,希望使用人员注意,减少示波器电流探头不必要的损坏。





  探头属于精密类型附件仪器,也是示波器不可缺少的配件,如果没有探头,示波器也无法工作。安泰测试专业维修各类示波器探头型号:

  电流探头系列:

  A621 A622 CT2 CT1 TRCP0300 TCP305A P6021A TRCP3000 P6022 TCP312A TCPA400 TCP2020 TCPA300 TCP0020 TCP303 TCP0030A TCP404XL TCP0150;

  高压拆分探头系列:

  P5200A P5202A P5205A THDP0200 TMDP0200 P5210A THDP0100 TDP0500 TDP1000 P6251;

  无源探头系列:

  P2220 P2221 P6101B P3010 TPP0250 P36139B P5050B;

  高压单端探头:

  P5122 P5100A P5150 TPP0850 P6015A;

  低压单端探头:

  P6243 P6245 TAP1500 TAP2500 TAP3500 P7240;

  示波器探头可维修故障:

  不能正常工作,客户确定主机正常。

  以上就是如何防止示波器电流探头损坏,如您还有其他问题,欢迎登陆普科科技www.prbtek.cn
