【新品发布】普科科技PRBTEK罗氏线圈PK-CWT UM系列

西安普科电子科技（PRBTEK）正式官宣PK-CWTUM 系列柔性开环罗氏电流探头全系列新品上市，新一代柔性电流探头突破低频下限至 1Hz、上限拉满 30MHz 超宽频带，峰值测量覆盖 30Apk~30000Apk 全规格量程，凭借纤细柔性线圈、高精度低噪声、全品牌示波器兼容特性，一站式解决电力电子、新能源、电源研发、电能质量检测中大电流、瞬态脉冲、高低频混合电流测量难题，实现进口高端柔性探头国产化平替，大幅降低工业与科研测试成本。

一、产品研发初衷：直击行业测量痛点

在开关电源、SiC/GaN 功率器件、储能变流器、工业电机、母线谐波测试场景中，传统钳形互感器存在磁饱和、低频测不准、线圈粗大无法伸入狭小元器件引脚等短板；进口高端柔性罗氏线圈又存在定价高、交期长、定制周期慢、售后繁琐等问题。普科科技依托多年示波器探头研发积淀，针对性打磨 PK-CWTUM 系列柔性电流探头：采用无磁芯开环柔性罗氏线圈结构，无磁饱和风险，超细线圈适配 TO-220、D²PAK 等紧凑型功率器件狭小空间布线测量，兼顾超低频缓变直流与 MHz 级高频瞬态脉冲电流波形还原，填补国产 30MHz 高带宽大电流柔性探头细分空白。

二、核心产品亮点

1. 超宽频全域响应：1Hz~30MHz 固定上限，多型号差异化低频起点

PK-CWTUM 全系列统一 **-3dB 高频带宽 30MHz**，低频截止频率随量程分级：30A 型号 116Hz、30000A 超大量程低至 1Hz，既能精准捕捉工频、超低频缓变小交流叠加直流信号，又可快速复现功率器件开关瞬态尖峰电流，上升时间低至≤11.6ns，完整还原大功率开关全频段电流波形，适配从工频电能质量到射频高频脉冲全品类测试。

全系列型号：PK-CWTUM/30、60、120、300、600、1200、3000、6000、12000、30000（30Apk~30000Apk 十种标准量程）

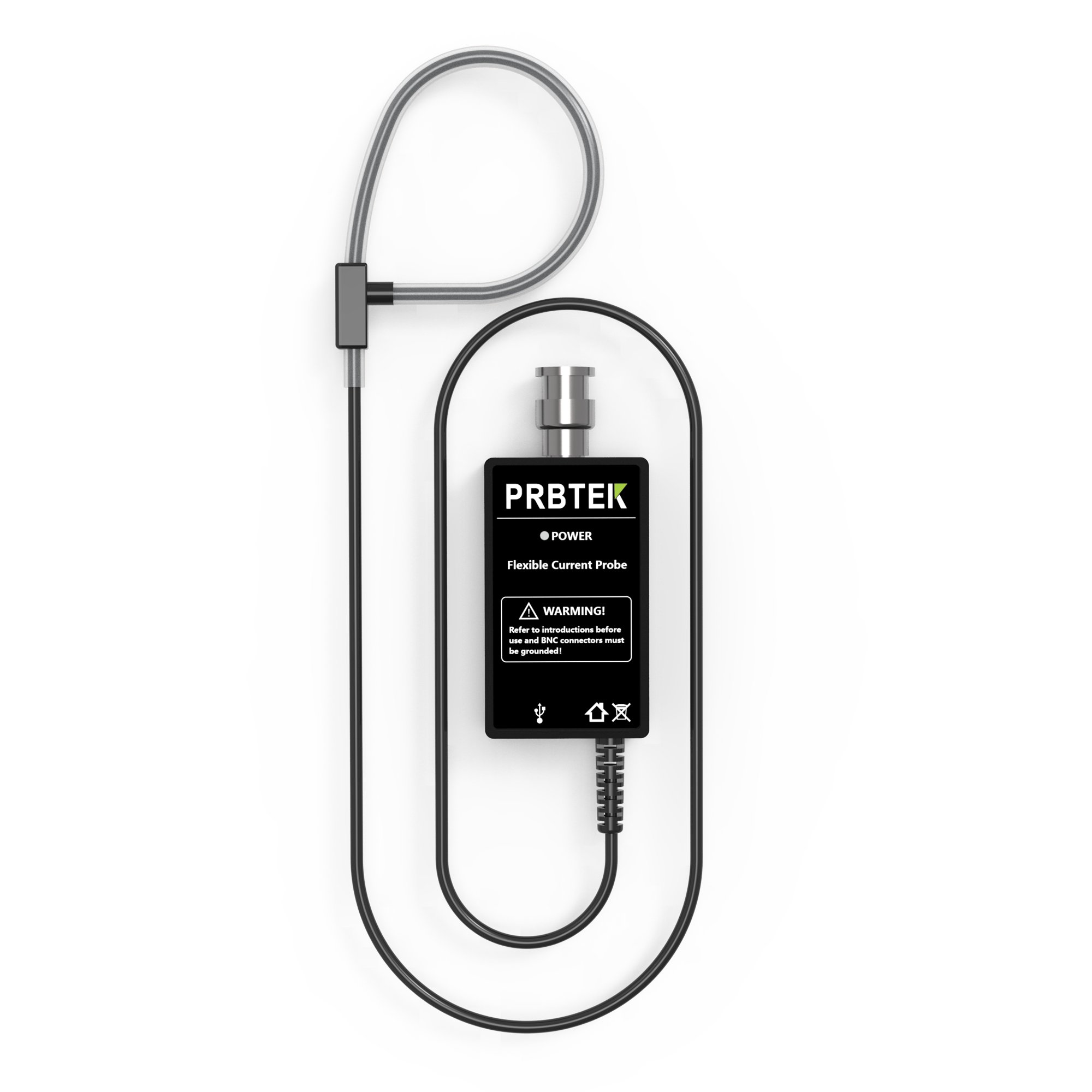

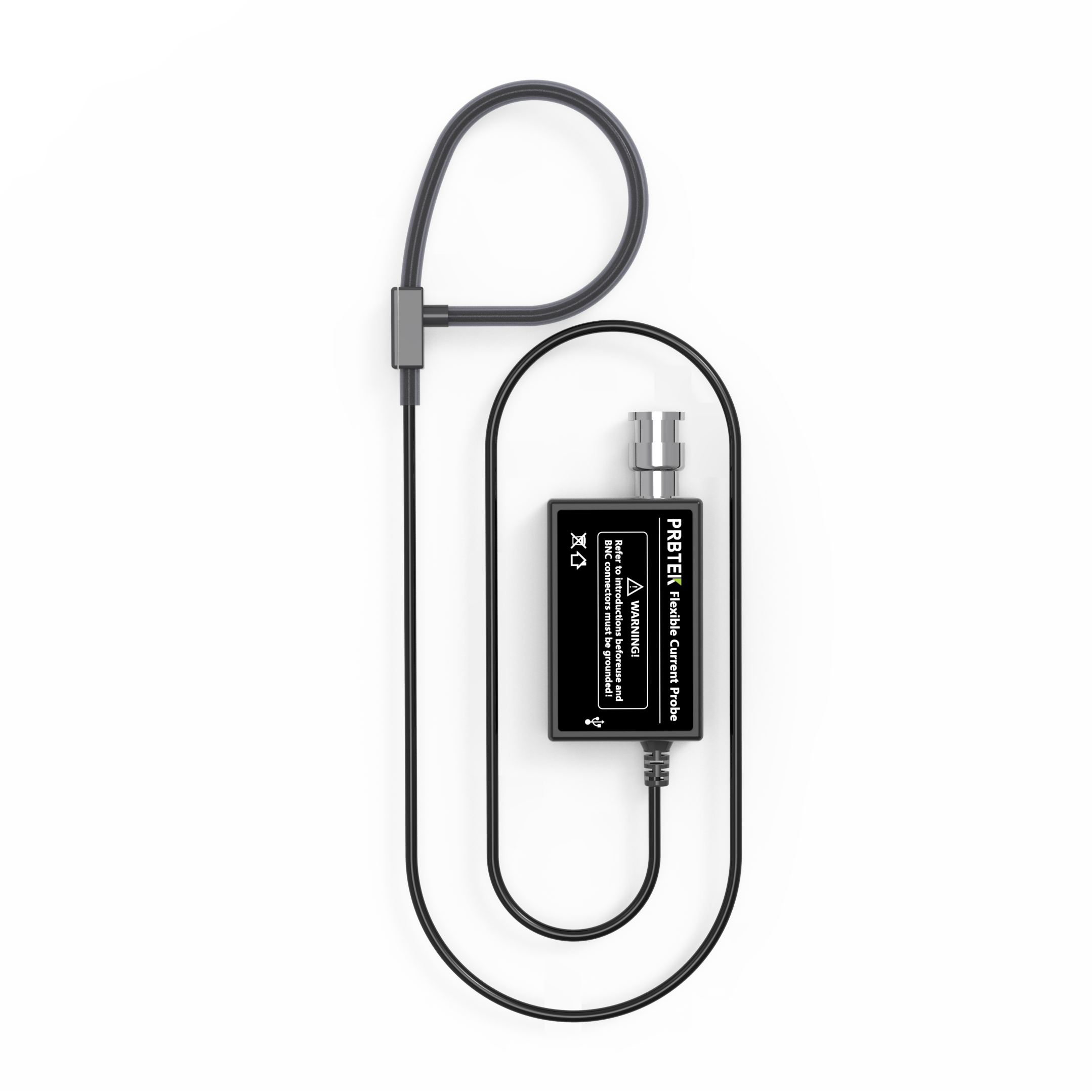

2. 超细柔性线圈，狭小空间无障碍测量

线圈截面直径仅1.6mm，标准周长 80mm、内径 25mm，柔软可弯折，轻松缠绕元器件引脚、细导线、紧凑型母线；

积分器与线圈标配 1.5m 连接线，线圈周长、线缆长度、线圈内径均可按需定制，适配非标设备、密闭机柜内部布线测量；

积分器小型化：65×38×18mm 便携机身，实验室、现场巡检随身携带无压力。

3. 多档位精准灵敏度，低噪声高稳定性

各量程搭配标准化输出灵敏度（0.2mV/A~200mV/A），示波器直接匹配 5X/10X/20X/50X/100X/200X/500X/1000X/2000X/5000X 衰减档位；输出噪声最低 5mVVpp，典型测量精度可达 2%，最大耐受 dI/dt 变化率最高 100kA/μs，抗瞬态大电流冲击，线圈耐压 3kVrms，电气安全系数拉满。

4. 全兼容 + 便捷供电，通用所有品牌示波器

输出端标准 BNC 接口，兼容泰克、普源、鼎阳、是德、麦科信等国内外任意品牌示波器，仪器输入阻抗设置 1MΩ 即可稳定使用；

5V USB 标准接口供电，标配 USB 电源线，电脑 USB 口、手机充电头均可供电，通电绿色指示灯提示工作状态，野外现场无需额外专用电源适配器。

5. 宽温耐用，严苛工况稳定运行

感应线圈工作温度：-20℃~+150℃，适配高温功率器件就近测温取样；

探头积分器主机：0℃~50℃常规工况，存储温区 - 30℃~70℃；

环境耐受≤85% RH 工作湿度，潮湿车间、户外配电现场均可安全使用；

质保保障：主机非人为损坏三年质保，配套附件一年质保，完善本土化售后维保，区别于进口产品漫长售后周期。

三、多领域落地应用场景

1.电力电子研发测试：MOSFET/IGBT/SiC 功率管开关电流、电源变换器、缓冲电容电感损耗测试，TO-220、D²PAK 封装小器件引脚狭小空间电流抓取；

2.交直流混合电流检测：大直流偏置下微小交流纹波测量，储能逆变器、开关电源纹波谐波分析；

3.新能源与工业电控：光伏逆变器、车载 OBC、工业变频器、风机 / 泵类电机母线电流在线监测；

4.电能质量与 EMC 测试：工频谐波、雷击瞬态脉冲、射频正弦电流全频段波形采集、故障诊断；

5.科研实验室：脉冲电源、高频设备、特种电力装备研发标定测试。

四、标准化配置与可选定制

标配装箱清单:

便携防护收纳箱 ×1、PK-CWTUM 探头本体 ×1、USB 供电线 + 电源适配器 ×1、原厂说明书 + 保修卡 ×1，开箱即可上机测量；

定制可选项:

线圈周长 / 内径非标改尺、积分器 - 线圈出线长度加长（2m/3m/5m 等）、特殊灵敏度定制、高温专用线圈改性定制。

五、选型小贴士

小功率电源、小功率 MOS 测试：优选 PK-CWTUM/30~300 量程（30~300Apk，高灵敏度，小电流分辨率优异）；

工业变频器、低压母线：PK-CWTUM/600~6000（600~6000Apk，兼顾灵敏度与大电流）；

大功率母线、储能柜、工业脉冲设备：PK-CWTUM/12000/30000 超大量程（12kA~30kA 峰值，超大瞬时脉冲电流测量）。
