低压半桥栅极驱动测试：上管可否使用普通探头？

在低压DC-DC、电机驱动、车载低压电源等半桥拓扑产品调试中，很多工程师都会遇到同一个问题：低压工况下，半桥下管驱动用普通探头测试完全正常，那上管栅极驱动测试能不能直接用普通无源探头？

不少人存在认知误区：只要母线电压不高，就可以忽略测试方式，直接用常规探头测量。但实际工程调试中，低压≠无干扰，普通探头测试半桥上管波形，依然会出现失真、误判、毛刺虚高的问题。本文针对低压应用场景，清晰解答上管驱动测试的探头使用规范、底层原理和实操方案。

一、核心结论：低压工况，上管不推荐普通单端探头

针对100V以内低压半桥应用，给出明确工程结论：

1. 半桥下管源极接功率地，电位稳定，普通无源探头可直接正常测试，无任何问题；

2. 半桥上管为悬浮电位，不建议使用普通单端探头测试，仅极低低速场景可临时粗略观测，精准调试、量产测试必须使用差分探头。

简单来说：低压只是没有高压触电、烧毁设备的安全风险，但普通探头测试上管的波形失真、共模干扰问题和高压场景完全一致。

二、为什么上管不能用普通探头？核心原理

半桥拓扑上下管的最大区别，在于参考电位完全不同，这也是探头使用差异的根本原因。

1. 上管为悬浮开关电位

半桥上管的源极连接开关节点SW，该点位是悬浮电位，工作中会随开关频率，在0V至母线电压之间高速跳变，存在极高的dv/dt电压变化率。而上管栅极驱动的有效电压，是栅极G与悬浮源极SW的压差，并非栅极与大地地的压差。

2. 普通探头的致命缺陷

常规示波器普通无源探头为单端接地结构，地线夹子默认接示波器大地，电位固定为0V。当用它测试悬浮的上管驱动波形时，会产生三大问题：

（1）波形严重失真，数据完全不准

SW节点高速电压跳变会通过探头地线环路耦合大量共模干扰，导致驱动波形出现虚假振铃、高频毛刺、边沿畸变，无法观测真实的栅极开通、关断波形，极易误判驱动电路、死区时间、稳压参数异常。

（2）引入环路电流，影响电路工作

探头地线形成的大闭合环路，在高速dv/dt作用下会产生感应电流，轻则干扰驱动芯片正常工作，重则导致MOS管误导通、驱动异常，影响整机稳定性。

（3）低压工况干扰依然存在

很多工程师误以为“电压低就没干扰”，实际上干扰的核心来源是电压变化率dv/dt，而非绝对电压。低压MOS管、高频开关电路的边沿速度极快，依然会产生强烈的共模干扰，普通探头无法抑制。

三、分场景实操规范（低压应用全覆盖）

1. 极低低速场景（临时粗略观测）

适用条件：母线电压＜24V、开关频率＜1kHz、软开关工作模式，仅需判断高低电平是否正常，无需精准波形。

实操方式：去掉探头地线夹，仅用探头针尖接触测试点，地线悬空，打破接地环路。

注意：该方式仅适用于临时排查故障，无法测量边沿、毛刺、驱动幅值等精准参数，不可用于调试、验证、量产测试。

2. 常规低压工况（主流应用场景）

适用条件：24~100V母线电压、开关频率kHz~百kHz，涵盖常规低压DC-DC、电机驱动、车载电源等绝大多数场景。

硬性要求：禁止使用普通单端探头直接夹地测试上管驱动，推荐两种标准测试方案：

方案一：低压差分探头（首选、标准方案）

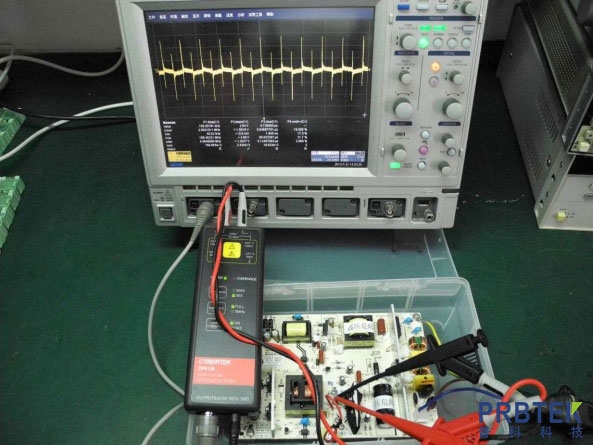

差分探头无固定接地约束，正负探针分别对接上管栅极G、开关节点SW，可完美抑制共模干扰，精准采集真实的栅极驱动压差，波形干净、数据准确，是研发调试、性能验证、问题排查的最优选择，适配所有低压高频半桥电路。

方案二：双探头差值运算（应急临时方案）

无差分探头时，可使用两支参数一致的普通无源探头，分别测试G极、SW节点波形，通过示波器开启通道差值运算（CH1-CH2）模拟差分测试效果。该方式存在一定误差，仅可应急使用，不建议长期、精准测试使用。

3. 下管驱动测试

半桥下管源极直接接功率地，电位与示波器大地一致，无悬浮跳变，普通探头可直接夹地测试，完全适用。

四、常见认知误区纠正

误区1：电压低就可以用普通探头

纠正：高压场景风险是触电、烧毁设备，低压场景风险是波形失真、调试误判，干扰机理完全相同，不存在低压豁免的情况。

误区2：频率低就不需要差分探头

纠正：即使频率较低，MOS管开通关断的边沿速度依然很快，dv/dt带来的共模干扰不会消失，仍会影响波形真实性。

五、低压测试最优选型建议

1. 日常研发、量产调试：常备1kV量程以内低压差分探头，全覆盖0~100V低压半桥、全桥拓扑上下管驱动测试，兼顾成本与实用性；

2. 临时故障排查：可采用悬空地线普通探头、双探头差值方案应急，不作为标准测试手段；

3. 下管常规测试：全程可使用普通无源探头，高效便捷无误差。

总结

低压半桥应用中，下管可通用普通探头，上管严禁依赖普通单端探头做精准测试。普通探头测试悬浮上管波形，看似能用，实则会带来大量虚假干扰波形，极易导致参数误调、故障误判。想要精准抓取栅极驱动幅值、边沿、振铃、死区细节，差分探头是低压半桥上管测试的刚需配置，也是工程调试的标准化最优方案。
