电源轨专用探头：解锁高精度电源完整性测试的核心利器

在高速数字电路、嵌入式系统、电源管理芯片的研发与测试中，电源完整性（PI）直接决定设备的稳定性、可靠性与使用寿命。随着芯片工艺迭代升级，核心供电电压持续降低，从传统5V、3.3V逐步降至1.2V、0.8V甚至0.5V，而电路工作频率却不断提升，电源轨上的毫伏级纹波、高频噪声、瞬态波动，都会引发芯片工作异常、信号失真、重启死机等各类问题。

想要精准捕捉电源轨的微小电压波动、高频纹波与噪声干扰，普通无源示波器探头早已无法满足测试需求，电源轨专用探头应运而生。作为专为电源完整性测试量身打造的高精度有源探头，它解决了传统探头负载过重、噪声过高、无法高压偏置、高频失真等诸多痛点，成为电源测试、电路调试、硬件可靠性验证的核心工具。

一、传统探头测试电源轨的致命短板

在电源轨测试场景中，多数工程师习惯使用通用10:1无源探头进行测量，但这种测试方式存在先天性缺陷，极易导致测试数据失真，无法真实反映电源工作状态，核心问题集中在四点：

第一，噪声放大严重。10:1衰减的无源探头会将原始信号衰减10倍，示波器后续放大电路需同步补偿信号，这个过程会将示波器本底噪声同步放大10倍，直接淹没电源轨上200μV~mV级的微弱纹波与噪声，微小故障信号完全无法识别。

第二，负载效应显著。普通无源探头输入电容较大，接入低电压、低阻抗的电源轨后，会改变电源网络的负载特性，造成高频噪声被抑制、纹波幅值衰减，测试结果偏乐观，无法还原电路真实工作噪声。

第三，偏置能力不足。常规探头直流偏置范围有限，而设备电源轨常存在正负偏移电压，传统探头无法在高压直流偏置基础上，精准叠加测量微小交流纹波，极易出现信号削波、测量超限问题。

第四，高频适配性差。高速电路电源噪声频率可达数百MHz甚至GHz级别，普通无源探头带宽不足、高频响应差，会直接过滤高频噪声分量，遗漏关键的电源异常隐患。

二、电源轨专用探头的核心工作原理

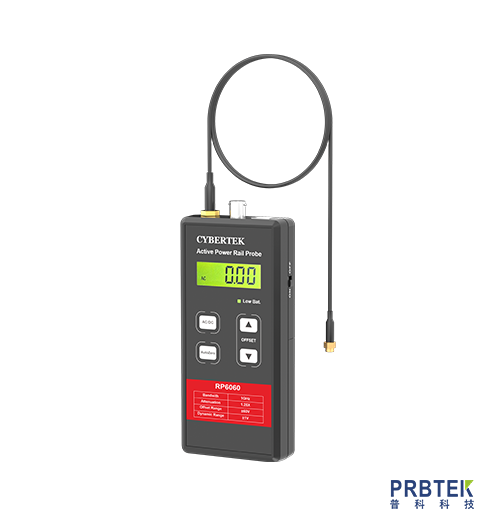

电源轨专用探头是一种低噪声、高带宽、低负载的有源差分探头，采用直流、交流双路径分离的独特架构，从底层解决传统探头的测试弊端，精准适配电源轨测试场景。

其核心设计逻辑为双通道信号分离采集：低频路径搭载高精度直流放大器，负责处理直流电压与低频波动，支持超大范围直流偏置调节，可稳定承载正负高压直流供电基底；高频路径采用容性耦合高速通路，专门捕捉数百MHz至GHz级的高频纹波、开关噪声与瞬态尖峰。两路信号经过内部电路整合校准后，传输至示波器，既保留直流供电基准，又完整还原全频段交流干扰信号。

同时，电源轨专用探头采用接近1:1的超低衰减比设计，无需大幅放大信号，从根源规避噪声放大问题；搭配超高输入阻抗设计，接入电源轨后几乎不产生负载影响，最大程度保留电源信号的原始状态，实现无损测试。

三、电源轨专用探头的核心技术优势

相较于传统无源探头和普通差分探头，电源轨专用探头针对电源完整性测试做了全方位优化，核心优势极具针对性，完美匹配行业测试需求：

1. 超低本底噪声，精准捕捉微弱信号

电源轨专用探头具备行业级低噪声特性，以主流泰克TPR系列、鼎阳SAP系列探头为例，搭配高端示波器使用时，本底噪声可控制在300μVp-p以内，能够精准识别200μV级的微小纹波与噪声信号，彻底解决传统探头噪声淹没有效信号的问题，精准定位微弱电源异常。

2. 超大直流偏置范围，适配多场景供电

常规电源轨探头普遍支持±60V DC超大直流偏置范围，可覆盖消费电子、工业设备、车载电子、服务器等绝大多数直流电源轨电压场景。无论是低压芯片内核电源，还是高压模块供电电源，都能在不超限、不削波的前提下，测量直流基底上的微小交流波动。

3. 低负载高阻抗，无损测试电路

探头输入阻抗极高、输入电容极低，接入被测电源轨后，不会改变电源分配网络的阻抗特性，不会对微弱电源信号造成负载压降、高频衰减，真正实现无损探测，测试数据可真实还原电路实际工作状态，避免误判、漏判问题。

4. 高带宽全覆盖，捕捉高频噪声

主流电源轨探头带宽可达1GHz~4GHz，可完整覆盖开关电源高频噪声、芯片开关瞬态干扰、高速负载跳变引发的电源波动等高频信号，解决传统探头高频响应不足、遗漏高频故障隐患的痛点，适配高速高频电路测试需求。

5. 原生适配示波器，操作便捷高效

多数品牌电源轨专用探头采用专用总线接口，无需外接供电，即插即用，可自动与示波器完成参数匹配、阻抗校准、量程适配，无需人工繁琐调试，大幅提升测试效率，同时避免人工校准带来的测量误差。

四、电源轨专用探头的核心应用场景

凭借高精度、高适配、无损测试的优势，电源轨专用探头已成为硬件研发、可靠性测试、故障排查的必备工具，核心应用场景覆盖电子行业全领域：

1. 电源纹波与噪声定量测试

精准测量DC-DC、LDO等电源模块输出的纹波幅值、噪声频谱，量化电源输出质量，判断电源滤波电路设计是否合理，优化电容、电感匹配参数，解决电源纹波超标导致的设备干扰问题。

2. 电源瞬态响应测试

捕捉负载突变时电源轨的电压跌落、过冲、震荡恢复过程，测试电源系统的瞬态响应速度与稳定性，验证电源环路补偿设计的合理性，排查负载跳变引发的死机、复位故障。

3. 芯片内核电源完整性测试

针对FPGA、CPU、MCU等核心芯片的低压内核电源、IO电源，测量微小电压波动与高频噪声，避免电源抖动导致的芯片时序错乱、数据传输错误、工作不稳定等问题，保障核心芯片稳定运行。

4. 工业与车载电源可靠性测试

适配工业控制、车载电子等宽电压、高干扰场景，测试复杂工况下电源轨的抗干扰能力、电压稳定性，排查高低温、振动环境下的电源隐性故障，提升设备工业级可靠性。

5. 电源故障定位与整改验证

针对设备重启、信号干扰、工作异常等故障，精准定位电源噪声、纹波、瞬态波动等根源，同时用于电路整改后的效果验证，为硬件优化、电路迭代提供精准数据支撑。

五、电源轨探头选型与实操核心要点

想要发挥电源轨探头的最大性能，精准完成测试，需把控选型与实操两大核心环节，规避常见测试误区。

选型方面，优先匹配三大核心参数：一是带宽，根据被测电路噪声频率选择，普通消费电子优选1GHz带宽，高速服务器、高频工业设备可选择4GHz高带宽型号；二是直流偏置范围，常规场景±60V即可覆盖，高压场景需匹配更高偏置规格；三是本底噪声，低压微弱信号测试需选择噪声≤300μVp-p的高精度型号。同时需确认探头与自有示波器接口、系统兼容，保障即插即用。

实操方面，需规避两大常见误区：一是避免长地线测试，长线会引入额外工频干扰、高频震荡，建议采用短接地弹簧、焊接式接地方式，降低接地噪声；二是合理开启示波器带宽限制，静态纹波测试时开启20MHz带宽限制，过滤外界高频干扰，瞬态测试时全开带宽，保留完整信号细节。此外，测试前需完成探头校准、归零操作，消除直流偏移与初始误差。

六、总结

随着电子设备向低压、高速、高集成、高可靠方向持续迭代，电源完整性早已成为硬件设计的核心重难点，传统测试设备的局限性愈发凸显。电源轨专用探头凭借低噪声、大偏置、低负载、高带宽的核心优势，突破了传统探头的测试瓶颈，实现了电源轨信号的无损、高精度、全频段测试。

它不仅是电源研发调试、电路优化的专业工具，更是排查隐性电源故障、提升设备稳定性、保障产品量产质量的关键利器，是现代高速硬件测试体系中不可或缺的核心设备，也是硬件工程师提升测试效率、优化设计方案的必备工具。
