一文说清:高压差分探头的 BNC 端接地问题

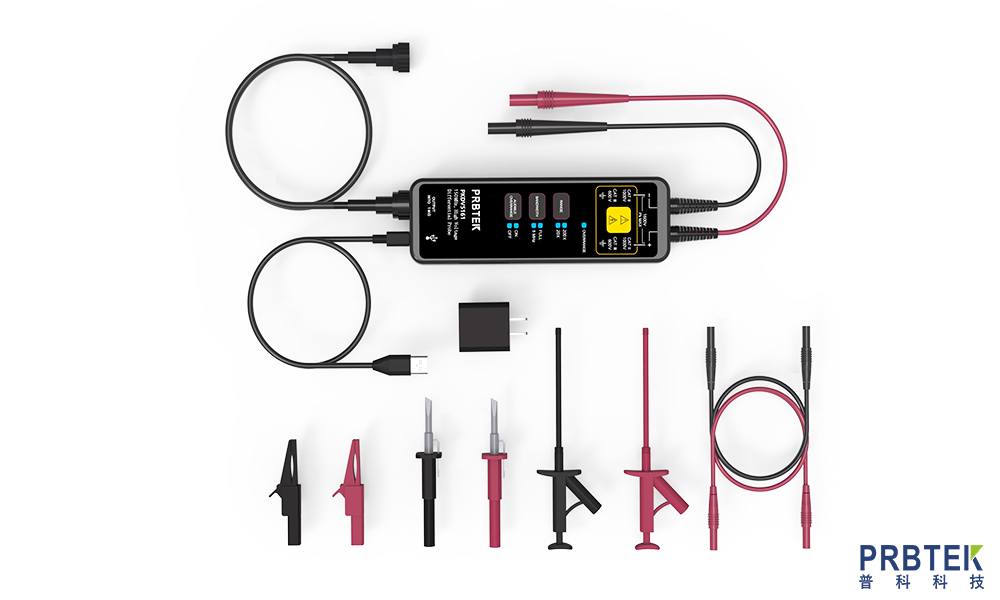

在高压功率电子的研发与调试中，工程师们常会遇到一个关键疑问：高压差分探头的 BNC 端是否需要额外接地？以普科科技的 PKDV5161 高压差分探头为例，这个问题的答案不仅关系到测量结果的准确性，更直接影响设备与人员的安全。今天我们就从原理、结构到实操，把这个问题彻底讲透。

一、先搞懂核心：差分探头的 “浮地” 本质

要理解 PKDV5161 的 BNC 端接地逻辑，首先要明确它的核心定位 ——这是一款专为高压浮地测量设计的差分探头。

普通单端探头的地线，是直接与示波器机壳、市电大地连通的。当你用它去测量不共地的高压浮地电路时，探头的地线会把被测点强行拉到大地电位，轻则导致测量失真，重则造成电路短路、烧毁设备，甚至引发触电风险。

而 PKDV5161 这类高压差分探头，采用了输入端与示波器电气隔离的架构：内部通过隔离电源和隔离信号传输技术，让高压输入端完全不与示波器的大地、机壳地线连通。它的测量逻辑，是直接捕捉被测两点之间的电压差，不依赖示波器的大地作为参考，这也是它能安全测量浮地信号的根本原因。

二、回到问题本身：PKDV5161 的 BNC 端接地设计

很多用户看到 BNC 接口的金属外壳，会下意识认为需要额外接地，但对 PKDV5161 来说，答案非常明确：BNC 端直接连接示波器即可，无需单独接地。

这个结论的背后，是产品的结构设计决定的：

1.电气隔离架构阻断了接地回路：探头内部的隔离电路，已经切断了高压输入端与 BNC 端的地线通路。即使 BNC 外壳通过示波器连接到大地，也不会和被测高压端形成回路，自然无需额外接地来消除环路干扰。

2.示波器本身提供了可靠接地：当你把 PKDV5161 的 BNC 端插入示波器时，示波器的 BNC 接口外壳已经与设备机壳、市电大地连通。探头的信号参考电位，会通过示波器的接地系统获得稳定基准，无需额外操作。

3.额外接地反而可能引入干扰：如果给 BNC 端额外接一根地线，反而可能因为地电位差形成环路电流，引入共模噪声，降低探头的共模抑制比（CMRR），影响测量精度。

三、实操避坑：正确的接线方式

结合 PKDV5161 的产品特性，这里给大家整理了一套安全又准确的接线步骤，帮你避开常见误区：

1.BNC 端连接：将探头的 BNC 输出端直接插入示波器的通道接口，无需额外接地线或辅助设备。

2.输入端连接：将红夹接被测信号的 V + 端，黑夹接被测信号的 V−端，全程不与示波器的地或大地相连，保持浮地测量状态。

3.参数匹配：根据被测信号的电压范围，切换探头的量程档位，并在示波器中设置对应的衰减比，确保信号准确还原。

4.供电与安全：使用探头标配的适配器供电，测量前检查探头绝缘层是否完好，避免触碰探头金属部分。

四、延伸思考：什么时候才需要关注接地？

虽然 PKDV5161 的 BNC 端无需单独接地，但在以下场景中，仍需注意接地相关问题：

示波器本身接地不良：如果示波器的供电电源没有接地，或接地回路存在故障，会导致示波器机壳带电，此时需优先修复示波器的接地问题，而非额外给探头接地。

被测电路的安全参考：在测量高压电路时，可将探头的辅助参考线（部分型号配备）连接到被测设备的机壳地，以获得更稳定的电位基准，但这与探头 BNC 端的接地无关。

复杂电磁环境下的干扰抑制：如果车间存在强电磁干扰，可通过缩短探头连接线、远离大功率设备等方式减少噪声，而非给 BNC 端额外接地。

五、总结：别让多余操作影响测量

对于 PKDV5161 这类采用隔离架构的高压差分探头来说，“BNC 端无需单独接地” 是由产品设计决定的最佳使用方式。工程师们只需将探头直接连接示波器，专注于输入端的正确接线，就能同时保证测量的安全性与准确性。

理解探头的隔离原理，才能避免陷入 “为了接地而接地” 的误区，让每一次高压测量都既安全又精准。
