差分高速信号如何测

一、测量核心原则

高速差分严禁用两个普通单端探头拼凑测量，会引入地环路、共模干扰，波形严重失真。高速、高压场景必须用差分探头：普通高速用有源差分探头；电力电子、浮地高压场景用高压差分探头。

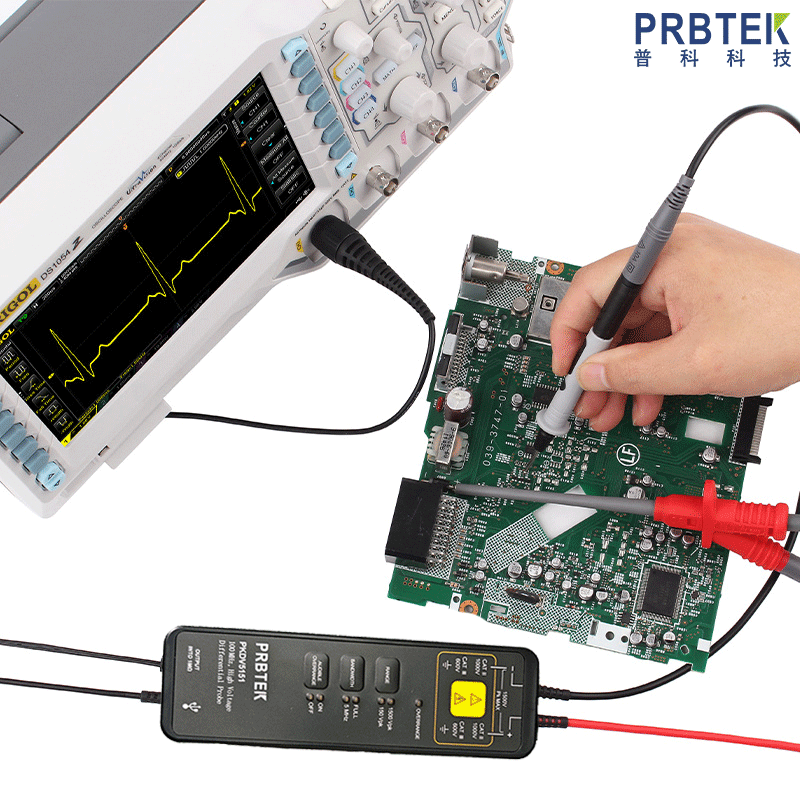

二、高压差分探头标准测法

红夹子接差分正极，黑夹子接差分负极；

黑夹严禁接大地 / 机壳地，高压差分是浮地隔离测量；

探头地线尽量短，不飞长线、不绕圈；

示波器匹配探头衰减倍率，设DC 耦合、带宽全开；

直接读取差分波形，不用做通道相减。

三、普通高速差分测法（PCB / 通信走线）

使用有源差分探头，CH + 接差分 P、CH - 接差分 N；

探头参考地就近接单板完整地，地线越短越好；

示波器开启差分模式，边沿触发，带宽全开；

可测：差分幅值、上升下降时间、振铃、抖动、眼图、共模噪声。

四、低速差分简易测法（仅 CAN/485）

速率很低时，可用两个普通探头分别接正负，示波器用 CH1-CH2数学运算出差分波形；高速绝对不能用。

五、要测的关键指标

差分幅度、共模电压、边沿快慢、振铃过冲、抖动、眼图开合度。眼图收窄、抖动变大、共模噪声高，大多是差分走线没包地、回流差、串扰大导致。

六、常见禁忌

不用单端两个探头测高速差分；

高压差分探头黑夹不随便接地；

探头地线不要拉太长；

测量不要随意限制示波器带宽。
