利用近场探头EM5030E进行EMC预兼容测试与整改操作方法

电磁兼容性（EMC）是电子设备上市合规的核心要求，预兼容测试作为EMC正式认证前的关键环节，能提前发现设备电磁辐射（EMI）超标问题，降低后期整改成本与认证失败风险。知用（Cybertek）EM5030E高频电场近场探头组，凭借30MHz～3GHz宽频覆盖、高灵敏度及非接触检测优势，成为EMC预兼容测试与干扰源定位的核心工具。本文详细介绍其在EMC预兼容测试、干扰源定位及整改验证中的完整操作方法，兼顾专业性与实操性，适用于消费电子、汽车电子、工业控制等领域的工程技术人员。

一、测试前期准备

1.1 设备与工具清单

开展EMC预兼容测试前，需完成设备组合与调试，确保测试数据准确可靠，核心设备清单如下：

核心探头：EM5030E近场电场探头组（含EM5030E-8面电场探头、EM5030E-9线电场探头），覆盖30MHz～3GHz频段，满足主流EMI干扰检测需求；

测量主机：频谱仪（推荐频率范围≥3GHz，精度±1dB）或示波器，用于捕捉、分析电场信号的频谱与幅度，是数据采集的核心设备；

辅助配件：50Ω SMB电缆（标配）、SMA/BNC转接头（按需选用），用于探头与频谱仪/示波器的信号传输；若需检测弱信号，可搭配EM5020A（20dB）/EM5020B（30dB）前置放大器，提升测试灵敏度；

被测设备（EUT）：处于正常工作状态，连接典型负载，模拟实际使用工况；

辅助工具：绝缘支架（用于固定EUT，避免接地干扰）、导电泡棉、磁珠、共模扼流圈、屏蔽罩等整改配件，提前准备便于后续快速整改；

环境准备：选择无强电磁干扰的测试区域（优先屏蔽室，屏蔽效能≥60dB），避免外界信号干扰测试结果；测试台面需接地，接地电阻<1Ω，减少共模噪声耦合。

1.2 设备连接与校准

设备连接需遵循“无干扰、低损耗”原则，步骤如下，同时注意前置放大器的使用规范：

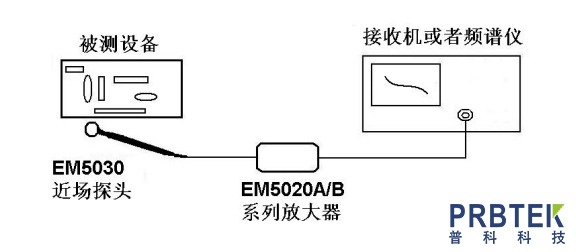

1.信号链路连接：将EM5030E探头通过标配SMB电缆连接至频谱仪/示波器的信号输入接口；若使用前置放大器，需先将放大器输出端连接频谱仪，再将探头连接放大器输入端，确保线缆连接牢固，避免松动导致信号衰减；

2.电源与接地：为频谱仪、前置放大器（若使用）接通稳定电源，所有设备外壳可靠接地，形成统一接地系统，杜绝地环路干扰；

3.前置放大器使用注意：未知信号大小测量时，严禁连接前置放大器，避免信号过载损坏放大器（EM5020A最大输入功率13dBm，EM5020B最大输入功率15dBm）；仅当确认信号微弱时，方可连接放大器，且需先排查周围无强磁场干扰；

4.仪器校准：启动频谱仪，进行自校准（校准频率、幅度精度）；将EM5030E探头靠近已知标准信号源（如校准过的晶振），确认探头与仪器联动正常，信号采集稳定，确保测试系统无故障。

1.3 测试参数设置

结合EM5030E的频段特性与预兼容测试需求，频谱仪参数设置如下（示波器设置可参考对应频段与幅度范围），确保精准捕捉干扰信号：

频率范围：30MHz～3GHz（与EM5030E探头覆盖频段一致），无需超出探头量程，避免无效数据采集；

扫频方式：线性扫频，扫频时间100ms～1s，兼顾测试效率与信号捕捉精度；

检波方式：峰值检波+平均值检波同步进行，峰值检波用于捕捉瞬时强干扰，平均值检波用于判断干扰的持续强度，避免遗漏间歇性干扰；

分辨率带宽（RBW）：30MHz～1GHz频段设为10kHz，1GHz～3GHz频段设为100kHz，减少杂波干扰，提升信号识别度；

参考电平：根据EUT类型调整，通常设为-30dBm～0dBm，确保干扰信号在频谱仪显示范围内，避免过载或信号过弱。

二、EMC预兼容测试操作步骤

EMC预兼容测试的核心是检测EUT的电磁辐射是否接近相关标准限值（如CISPR 25、EN 55022等），提前识别潜在超标点，操作流程分为“全域扫描→重点排查→数据记录”三步，结合EM5030E两款探头的特性分工协作：

2.1 第一步：全域扫描，初步定位超标频段

此步骤目的是快速排查EUT整体辐射情况，锁定超标频段，优先使用EM5030E-8面电场探头（覆盖范围广，适合大面积扫描）：

1.将EUT放置在绝缘支架上，接通电源，启动EUT并设置为最大发射工况（如CPU满负荷、高速数据接口激活），模拟实际工作时的最大辐射场景；

2.手持EM5030E-8探头，保持探头与EUT表面垂直，距离EUT外壳、PCB板1～3mm（过远会导致信号衰减，过近可能触碰电路影响测试）；

3.沿EUT表面匀速扫描（扫描速度约5cm/s），重点覆盖EUT外壳缝隙、接口、散热孔及内部PCB板区域，观察频谱仪显示的信号频谱；

4.记录所有超出参考限值（提前录入对应标准限值）的频段、信号幅度，标记为“疑似超标频段”，初步判断干扰强度。

2.2 第二步：重点排查，锁定超标区域

针对全域扫描发现的疑似超标频段，切换EM5030E-9线电场探头（尖端灵敏，适合精准定位），缩小排查范围，锁定具体超标区域：

1.将频谱仪频率范围调整至疑似超标频段（如100MHz～200MHz），保持其他参数不变，提升信号识别精度；

2.手持EM5030E-9探头，以疑似超标区域为中心，进行精细化扫描，重点排查以下部位：PCB板上的高频走线、时钟线、晶振、开关电源、RF电路、高速芯片引脚，以及屏蔽罩缝隙、连接器、线缆等易泄漏部位；

3.当探头靠近某一部位时，若频谱仪显示的信号幅度明显升高（超过参考限值3dB以上），则标记该部位为“重点超标区域”；同时记录该部位的具体位置、对应频段的信号幅度，为后续整改提供依据；

4.重复扫描2～3次，确认超标区域的稳定性，避免因探头移动过快或接触不良导致的误判。

2.3 第三步：数据记录与分析

测试完成后，需系统记录测试数据，结合EM5030E的探头特性与频谱分析结果，明确干扰类型与根源，为整改提供方向：

1.记录核心数据：包括超标频段、信号幅度、超标区域、测试时EUT的工作状态、探头类型及测试距离，形成完整的测试记录表；

2.干扰类型判断：根据频谱特征判断干扰类型——窄带干扰（频谱呈尖峰状）通常来自晶振、CPU时钟及其谐波；宽带干扰（频谱呈连续状）通常来自开关电源、电机驱动等器件；

3.干扰根源分析：结合超标区域的元器件特性，分析干扰产生的原因，例如：屏蔽罩缝隙超标可能是因为屏蔽搭接不良；PCB板某走线超标可能是因为走线过长、未做包地处理；线缆超标可能是因为未使用屏蔽线缆或屏蔽层未接地。

三、基于EM5030E的EMC整改操作

EMC整改遵循“先源头、再路径、后天线”的原则，结合EM5030E的实时检测优势，采用“整改→复测→优化”的迭代方式，确保整改效果，核心整改措施针对不同超标场景分类实施，同时利用探头实时验证整改效果：

3.1 整改核心原则

1. 优先抑制干扰源：从干扰产生的根源入手，成本最低、效果最直接；2. 切断干扰传播路径：通过屏蔽、滤波等方式，阻止干扰信号向外辐射；3. 优化“天线效应”：缩短可能成为辐射天线的导体长度（如线缆、PCB走线）；4. 实时验证：每实施一项整改措施，立即用EM5030E探头复测，确认效果，避免无效整改。

3.2 常见超标场景及整改方法（结合EM5030E检测）

场景1：PCB板高频走线、晶振、高速芯片超标（最常见）

此类超标多为窄带干扰，主要由高频信号辐射导致，EM5030E-9探头可精准定位至具体走线或引脚，整改方法如下：

优化PCB布局：缩短高频走线长度，避免走线靠近板边，减少天线效应；关键走线（如时钟线、DDR信号线）采用包地处理，缩小辐射环路，整改后用EM5030E-9探头扫描，确认信号幅度下降；

增加滤波器件：在晶振、高速芯片引脚处串联磁珠，或并联小容量电容（10pF～100pF），抑制高频谐波辐射，复测时观察频谱仪信号幅度是否降至限值以下；

降低信号速率：在不影响产品性能的前提下，适当降低高速信号的上升/下降沿速率，减少高频辐射，通过EM5030E实时检测辐射强度变化。

场景2：屏蔽罩缝隙、外壳接口超标

此类超标为电场泄漏导致，EM5030E-8探头可快速检测到缝隙处的信号泄漏，整改方法如下：

加强屏蔽搭接：在屏蔽罩缝隙处粘贴导电泡棉、导电胶条，确保屏蔽罩与PCB地平面良好搭接，消除缝隙泄漏；整改后用EM5030E-8探头扫描缝隙区域，确认无明显信号泄漏；

优化接口设计：在外壳接口处增加金属屏蔽圈，线缆穿过接口时使用屏蔽线缆，且屏蔽层360°端接接地，减少接口处的电场泄漏；

封堵散热孔：若散热孔导致泄漏，可在散热孔处粘贴金属网（屏蔽效能≥60dB），兼顾散热与屏蔽，复测时确保散热孔区域无超标信号。

场景3：开关电源、DC-DC模块超标

此类超标多为宽带干扰，由开关节点的高频噪声辐射导致，EM5030E可定位至开关节点、电感、散热器等部位，整改方法如下：

优化电源滤波：在开关电源输入端增加π型滤波电路（由电感、电容组成），抑制电源噪声向外辐射；在开关节点处并联吸收电容，降低高频噪声幅度；

增加屏蔽罩：为开关电源、DC-DC模块加装金属屏蔽罩，屏蔽罩可靠接地，阻断噪声辐射路径，用EM5030E探头复测，确认屏蔽效果；

优化布线：缩短开关电源的输入/输出走线，避免走线与高频信号线交叉，减少干扰耦合，复测时观察干扰信号是否明显衰减。

场景4：线缆、连接器超标

线缆易成为辐射天线，导致干扰泄漏，EM5030E-9探头可检测到线缆上的电场信号，整改方法如下：

使用屏蔽线缆：将普通线缆更换为屏蔽线缆，屏蔽层两端可靠接地，减少线缆辐射；

增加磁环：在线缆靠近EUT接口处加装铁氧体磁环，抑制线缆上的共模噪声，整改后用EM5030E探头扫描线缆，确认信号幅度降至限值以下；

缩短线缆长度：尽量缩短多余线缆，避免线缆盘绕，减少天线效应，同时固定线缆位置，避免与高频部件靠近。

3.3 整改验证操作

整改验证是确保整改效果的关键，需借助EM5030E探头进行实时检测，步骤如下：

1.单项整改验证：每完成一项整改措施（如加装屏蔽罩、串联磁珠），启动EUT，保持与预测试相同的工作状态和仪器参数；

2.针对性复测：用EM5030E探头（根据整改部位选择对应探头）扫描整改区域，观察频谱仪显示的信号幅度，确认是否降至参考限值以下；若未达标，调整整改措施（如更换磁珠规格、优化屏蔽搭接），再次复测；

3.全面复测：所有整改措施完成后，按照预兼容测试的流程，对EUT进行全域扫描，确认所有频段均符合参考限值，无新的超标点；

4.稳定性验证：连续测试30分钟，观察频谱信号是否稳定，避免整改措施存在隐患（如屏蔽罩松动、磁珠接触不良），确保整改效果长期稳定。

四、操作注意事项与实战技巧

4.1 操作注意事项

探头使用规范：手持探头时，避免手部触碰探头尖端，防止人体干扰测试结果；探头与EUT的距离需保持一致（1～3mm），确保测试数据的可比性；EM5030E为电场探头，仅检测电场信号，若需检测磁场信号，需搭配同系列磁场探头（如EM5030）；

仪器保护：避免EM5030E探头受到剧烈碰撞，探头线缆避免拉扯、弯折，防止信号传输故障；前置放大器需严格遵循功率限制，避免信号过载损坏；

环境控制：测试过程中，避免其他电子设备（如手机、电脑）靠近测试区域，防止外界电磁干扰；测试台面需保持干燥、清洁，避免金属杂物影响接地效果；

安全操作：EUT通电测试时，避免探头触碰电路中的高压部位，防止触电或损坏EUT、探头；测试结束后，先关闭EUT电源，再断开探头与仪器的连接。

4.2 实战技巧

探头选择技巧：大面积扫描优先用EM5030E-8面电场探头，快速排查超标区域；精准定位优先用EM5030E-9线电场探头，锁定毫米级干扰点，提高定位效率；

干扰源快速定位：若频谱显示多个超标频段，可采用“时域关断法”，逐个关闭EUT的功能模块，观察哪个模块关闭后干扰信号消失，结合EM5030E探头扫描，快速锁定干扰源；

整改优先级：优先整改超标幅度大、高频段（1GHz以上）的干扰，此类干扰在正式认证中更易失败；其次整改易实施、低成本的项目（如加装磁环、优化布线），再整改复杂项目（如重新设计PCB）；

数据对比：预测试、整改后测试的参数的需保持一致（如扫频范围、检波方式、探头距离），便于直观对比整改效果，建议保存整改前后的频谱图，形成完整的整改记录；

弱信号检测：若干扰信号微弱，可搭配EM5020A/B前置放大器，同时降低频谱仪参考电平，提升信号捕捉灵敏度，避免遗漏微弱干扰源。

五、总结

利用EM5030E近场电场探头开展EMC预兼容测试与整改，核心是借助其宽频覆盖、高灵敏度的优势，实现“精准定位干扰源→针对性实施整改→实时验证整改效果”的闭环操作。通过规范的前期准备、科学的测试流程、针对性的整改措施，可有效提前排查EUT的EMC隐患，降低正式认证失败的风险，缩短产品研发周期。

在实际操作中，需结合EUT的产品特性、超标场景，灵活选择EM5030E的两款探头，同时积累整改经验，将有效的整改措施固化到产品设计规范中，从源头提升产品的EMC性能。对于复杂超标问题，可结合磁场探头、电流探头等工具，全面排查干扰源与传播路径，确保整改效果符合相关EMC标准要求。
