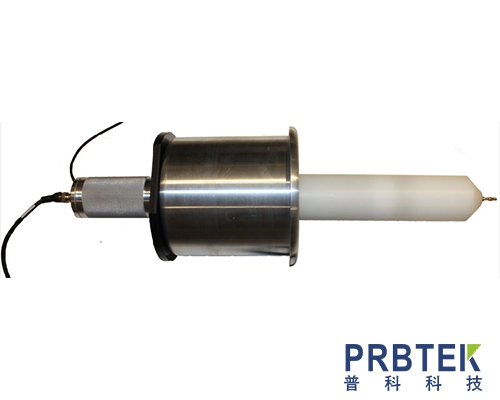

高压探头零点偏移现象分析及解决思路

在高压测量场景中，高压探头作为示波器的核心配套器件，其测量精度直接决定了测试数据的可靠性。零点偏移是高压探头使用过程中常见的异常现象，表现为示波器基线偏离零点，导致测量数据出现偏差，严重时会影响测试判断，甚至引发设备调试、故障排查的误判。高压探头零点偏移并非单一因素导致，经实践验证，在通过直流耦合测试排除探头自身故障后，偏移现象主要源于测量系统的特性差异及环境干扰，其中示波器耦合电容特性、高压探头衰减网络参数的相互作用，是最核心的影响因素。明确这些成因，能帮助我们针对性优化测量方案，有效减少零点偏移带来的误差。

一、高压探头零点偏移核心现象解读

高压探头零点偏移的典型表现的是：将高压探头接入示波器后，未输入任何信号（处于空载状态），示波器屏幕上的基线却偏离零点刻度，且偏移量不固定——不同示波器通道、不同高压探头搭配使用时，偏移程度可能存在明显差异；切换示波器耦合模式（如交流耦合、直流耦合）时，偏移现象会出现变化，部分场景下直流耦合无偏移，交流耦合时偏移明显。

这种现象易被误判为高压探头故障，但通过直流耦合测试可快速排除：若直流耦合模式下，探头接入标准直流信号后，测量值与标准值偏差在允许范围内，说明探头本身无故障，零点偏移大概率源于测量系统的协同问题。

二、高压探头零点偏移成因深度分析

排除高压探头自身故障后，零点偏移的核心成因集中在测量系统的特性差异，主要分为两大方面，结合实操案例拆解如下，便于技术人员快速定位问题。

（一）耦合电容特性差异

示波器输入回路的耦合电容，是交流耦合模式下隔离直流信号的核心部件，其性能参数直接影响零点状态。不同示波器（或同一示波器的不同通道）的耦合电容，在容量精度、漏电阻等关键参数上存在固有差异，而这些差异会间接导致零点偏移。

交流耦合的核心原理是通过电容隔断被测信号中的直流分量，仅让交流信号通过。若耦合电容存在微小漏电、容量偏差，或因老化导致性能衰减，会导致直流分量无法被彻底隔离，残留的微量直流成分会叠加在基线之上，使基线偏离零点。

实操案例：某实验室使用两台同型号示波器搭配同一高压探头，在交流耦合模式下，一台示波器基线无明显偏移，另一台则出现约50mV的偏移。经检测发现，偏移的示波器耦合电容已使用5年以上，出现老化现象，漏电阻从初始的100MΩ下降至10MΩ，导致微量直流信号无法被完全隔离，进而引发零点偏移；更换新的耦合电容后，偏移现象彻底消失。

此外，耦合电容的温度特性也会影响零点稳定性，环境温度变化时，电容容量、漏电阻会发生微小变化，尤其在高温、低温环境下，零点偏移量可能会进一步增大，这也是户外高压测量中零点偏移更易出现的原因。

（二）探头衰减网络差异

高压探头的核心功能是通过电阻分压原理，将高压信号衰减至示波器可承受的范围（如1kV信号衰减至1V，适配示波器输入量程），其衰减网络的电阻参数（R1、R2）差异，是导致零点偏移的另一关键因素。

不同规格、不同品牌的高压探头，其衰减网络的电阻参数存在明显差异，即使是同一衰减比（如x1000）的探头，因设计标准、生产工艺不同，R1、R2的具体数值也会不同。以下以x1000高压探头为例，说明电阻参数差异对零点偏移的影响：

当探头输入阻抗为100MΩ时，衰减网络电阻参数为R1=100MΩ，R2=111kΩ；

当探头输入阻抗为900MΩ时，衰减网络电阻参数为R1=900MΩ，R2=9.1MΩ；

当探头输入阻抗为1GΩ时，衰减网络电阻参数为R1=999MΩ，R2=∞（开路状态）。

在AC耦合模式下测量1kV高压信号时，示波器内部AC耦合电容C1的漏电阻R3会与探头衰减网络形成回路，进而产生偏置电压，导致零点偏移。具体来看：当R3为无穷大时，回路中无直流电流，V1的直流分量恒为零，无零点偏移；当R3=10MΩ时，900MΩ输入阻抗的x1000探头会产生约500V的偏置电压，而100MΩ输入阻抗的x1000探头仅产生约100V的偏置电压，两者的零点偏移量差异显著。

此外，探头衰减网络的电阻精度、温度漂移也会加剧零点偏移——电阻精度不足（如偏差超过±1%）、温度变化导致电阻值漂移，会使分压比例出现微小偏差，叠加耦合电容的影响，进一步扩大零点偏移量。

（三）其他辅助影响因素

除上述两大核心因素外，环境干扰、示波器校准状态也会间接导致高压探头零点偏移：一是电磁干扰，高压测量场景中常见的强电磁辐射，会干扰示波器输入回路的信号，导致基线波动，误判为零点偏移；二是示波器未及时校准，示波器自身的基线偏移、输入通道误差，会叠加在高压探头的测量结果中，表现为探头零点偏移；三是探头与示波器的连接接触不良，接触电阻的变化会影响信号传输，导致零点出现不稳定偏移。

三、总结与优化建议

高压探头零点偏移（排除探头自身故障后），核心是示波器耦合电容特性、探头衰减网络参数的相互作用，再叠加环境干扰、设备校准状态等辅助因素共同导致的结果。明确这一核心逻辑，能为我们优化测量方案、减少零点偏移提供清晰方向，具体可参考以下实操建议：

优先选用耦合电容性能稳定、漏电阻大的示波器，定期检查电容状态，老化电容及时更换，减少电容特性差异带来的偏移；

搭配高压探头时，尽量选用与示波器输入阻抗匹配的探头，避免不同衰减网络参数的探头混用，降低偏置电压影响；

测量前对示波器进行基线校准，确保示波器自身无基线偏移；同时检查探头与示波器的连接，保证接触良好；

在强电磁干扰场景中，采用屏蔽线缆、屏蔽罩等防护措施，减少环境干扰对测量的影响；

若出现零点偏移，可先切换至直流耦合模式排查探头故障，再针对性检查耦合电容、探头衰减网络及连接状态，快速定位问题。

高压探头零点偏移看似微小，却可能影响高压测量的精准度，尤其在电力设备调试、高压器件检测等对精度要求较高的场景中，需重点关注。通过掌握上述成因分析及优化建议，可有效减少零点偏移带来的误差，提升高压测量数据的可靠性，为工程测试、故障排查提供精准支撑。未来随着高压测量技术的升级，优化探头衰减网络设计、提升示波器耦合电容性能，将成为解决零点偏移问题的核心方向。
