示波器探头能测电感吗？实操详解+误区纠正

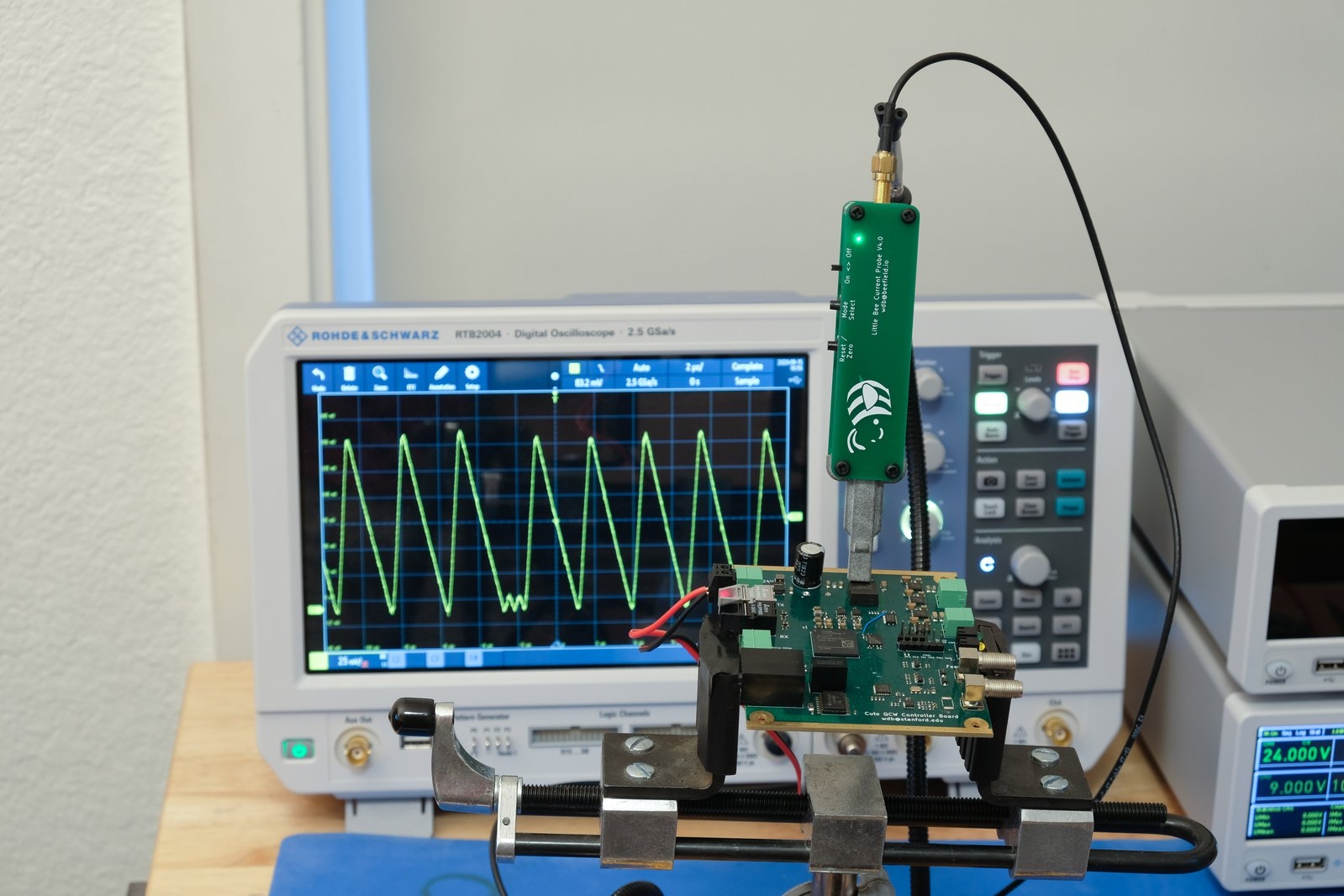

在电子实操场景中，很多人都会有一个疑问：示波器探头能直接测电感吗？答案很明确——单独使用示波器探头，无法直接测出电感值，但只要搭配简单配件、掌握正确方法，示波器探头就能成为精准测量电感的“好帮手”，无需依赖专业LCR表，灵活又实用，尤其适合现场维修、实验室快速检测场景。

很多人之所以会有这个疑问，核心是混淆了“示波器探头的功能”与“电感测量的核心需求”。示波器探头本质是“电压检测工具”，核心作用是将被测电路的电压信号传输到示波器，呈现出电压波形；而电感测量的核心是获取电感的“感抗”“相位关系”等关键参数，再通过公式反向计算电感值——这需要外部激励信号和辅助元件配合，探头本身无法完成这些计算和信号输出，自然不能直接测出电感。

一、为什么单独探头测不了电感？3个核心原因

要理解这一点，首先要明确示波器探头的“能力边界”，它只具备3个基础功能：传输电压信号、衰减信号（适配示波器量程）、减少干扰，而电感测量需要的关键能力，它完全不具备：

无法主动输出激励信号：电感的感抗的是在交流电路中才会体现的特性，需要有交流信号（如正弦波）作为激励，才能呈现出可测量的电压、相位差异，而探头只能“被动接收”信号，不能主动输出任何激励。

无法测量阻抗与相位差：电感值的计算，核心依赖感抗（X_L）或相位差（θ），这些参数需要通过对比两个信号（如电阻电压与电感电压）才能得出，探头只能单独测量一个点的电压，无法完成对比和计算。

没有参数计算功能：探头的作用只是“传信号”，不具备数据处理能力，无法根据测量到的电压值，自动代入公式计算出电感值，必须依靠人工或示波器的测量功能辅助计算。

举个通俗的例子：示波器探头就像一把“尺子”，只能测量“长度”（电压），而电感值相当于“体积”，需要结合“长度”“宽度”（其他参数）和公式才能算出，单独用“尺子”显然无法直接测出“体积”。

二、探头+2件小配件，轻松测电感

虽然单独探头测不了电感，但只要搭配“已知精度电阻”和“信号发生器”（很多示波器自带，无需额外购买），就能用探头完成电感测量，这是电子维修、研发中最常用的“低成本实操方法”，全程用示波器探头完成核心检测，步骤简单、精度足够。

（一）所需器材（极简配置，随手可得）

示波器（1台，支持双通道最佳，单通道也可操作）

示波器探头（1-2个，1×/10×均可，提前校准补偿）

已知阻值电阻（1个，推荐100Ω~1kΩ，精度±5%以上即可，功率≥0.5W）

信号发生器（1台，输出正弦波即可，若示波器自带信号源，可省略）

测试线、面包板（可选，用于固定电路，避免接触不良）

（二）核心方法：RL串联法（最通用，适合1μH~1H电感）

这种方法的核心的是利用“RL串联电路中，电感电压超前电阻电压90°左右”的特性，通过探头测量两个电压值，结合信号频率，代入公式计算电感值，全程无需复杂操作，新手也能快速上手。

1. 电路连接（关键步骤，别接错）

信号发生器输出端连接“已知电阻R”的一端，电阻另一端连接“被测电感L”的一端，电感另一端接地，形成“信号源→电阻→电感→地”的串联回路。

若用双通道示波器：探头1接电阻两端（测量电阻电压V_R，电阻电压与电路电流同相，作为参考信号）；探头2接电感两端（测量电感电压V_L，电感电压超前电流90°）。

若用单通道示波器：先将探头接电阻两端，测出V_R并记录；再将探头换到电感两端，测出V_L并记录（注意保持信号频率不变，精度稍差，但足够日常使用）。

2. 设备设置（简单调试，确保波形稳定）

信号发生器：输出正弦波，频率f根据电感预估范围选择（大电感用100Hz~1kHz，中电感用1kHz~100kHz，小电感用100kHz~1MHz），幅度设为5~10V峰峰值，耦合模式设为AC。

示波器：耦合模式设为AC（滤除直流干扰），触发源选择探头1（双通道）或信号源（单通道），调节时基和垂直档位，使波形完整、稳定显示，幅度适中，便于读数。

探头设置：统一将探头衰减比例设为1×或10×，避免因衰减不一致导致读数误差。

3. 测量与计算（核心公式，直接套用）

首先读取3个关键参数：已知电阻阻值R、信号发生器输出频率f、探头测量的电阻电压VR和电感电压VL，然后代入以下简化公式（无需计算相位差，新手也能轻松算）：

公式说明：

L：被测电感值（单位：H，1H=1000mH，1mH=1000μH）

R：已知电阻阻值（单位：Ω）

f：信号频率（单位：Hz）

VL：电感两端电压（单位：V，峰峰值或有效值均可，需与V_R一致）

VR：电阻两端电压（单位：V）

实操示例（一看就会）

已知：R=100Ω，f=10kHz，探头测量得V_R=2V，V_L=3.46V

计算：

这个结果与专业LCR表测量值误差在±5%以内，完全满足日常检测需求。

三、单探头测量技巧（无双通道也能测）

如果只有一个示波器探头，无需额外购买，只需按以下步骤操作，虽然麻烦一点，但精度足够：

按上述电路连接好“信号源→电阻→电感→地”，保持信号发生器频率、幅度不变。

将探头接电阻两端，调节示波器，读出电阻电压VR，做好记录（可拍照或纸笔记录波形幅度）。

不改变电路和信号设置，将探头拔下，接到电感两端，读出电感电压VL，做好记录。

代入相同公式计算，注意两次测量时，示波器的档位、探头衰减比例必须保持一致，避免误差。

四、常见误区与注意事项（避坑关键）

1. 误区纠正

误区1：“探头能直接测电感”—— 错！探头只能测电压，必须搭配激励信号和电阻，才能计算出电感值。

误区2：“必须用双通道示波器”—— 错！单通道也能测，只是需要分两次测量电压，精度略有下降。

误区3：“电阻随便选”—— 错！电阻阻值需与电感感抗匹配（推荐100Ω~1kΩ），阻值太大或太小，会导致电压波形失真，影响测量精度。

2. 注意事项（提升精度，避免出错）

探头校准：测量前，用示波器自带的校准信号，校准探头补偿，避免因探头衰减不准导致读数误差。

干扰控制：测试线尽量短，避免过长导致分布电容、分布电感干扰；测量时远离强磁场、强电场（如变压器、电机）。

频率选择：严格按照电感大小选择信号频率，大电感用低频，小电感用高频，否则会出现感抗过小或过大，无法准确测量。

多次测量：同一电感重复测量3次，取平均值，减少偶然误差。

五、总结：探头测电感，实用且低成本

一句话总结：单独示波器探头不能直接测电感，但探头+已知电阻+信号源，就能轻松完成电感测量。这种方法无需专业LCR表，器材随手可得，操作简单，精度能满足绝大多数日常场景（如元件筛选、维修检测、简单研发），是电子从业者必备的实操技巧。

对于新手来说，无需纠结复杂的原理，只需记住“RL串联、双探头（或单探头分两次）测电压、代入公式计算”这三个核心步骤，多实操几次，就能熟练掌握。如果需要频繁测量，还可以将公式和操作步骤贴在仪器旁，随时参考，提高效率。
