一文读懂传输线电压驻波比：为何是最大值比最小值？

在射频通信、微波传输、天线系统等领域，电压驻波比（VSWR）是衡量传输线工作状态的核心指标，其核心定义“传输线上电压最大值与最小值的比值”，看似简单却难倒了不少初学者。很多人疑惑：为何要以“最大值比最小值”来定义这一参数？这一比值背后隐藏着怎样的物理逻辑？

一、先破误区：VSWR的定义不是“随便选”的比值

电压驻波比（Voltage Standing Wave Ratio，简称VSWR），严格定义为：均匀无耗传输线上，由入射波与反射波叠加形成的驻波中，相邻电压最大值（波腹）与电压最小值（波节）的振幅之比，表达式为VSWR = Vmax / Vmin（Vmax为电压最大值，Vmin为电压最小值）。

很多初学者会问：为何不采用“平均值”“有效值”，反而选择“最大值与最小值的比值”？答案很简单：这一比值能最直观、最精准地反映传输线的阻抗匹配状态——而阻抗匹配，正是传输线工作的核心前提。

我们可以用一个生活化的类比理解：传输线就像一根“信号管道”，入射波是我们要输送的“信号水流”，负载（如天线）是“水流的接收端”。理想情况下，接收端能完全吸收“水流”（阻抗匹配），此时管道内的“水流”平稳前进，没有反向回流（无反射波）；但实际中，接收端无法完全吸收“水流”（阻抗不匹配），部分“水流”会反向回流（形成反射波），正向的入射波与反向的反射波相互干涉，就会在管道内形成“驻波”——有的位置“水流”叠加变高（电压最大值），有的位置“水流”抵消变低（电压最小值）。

VSWR的“最大值比最小值”，本质就是衡量这种“干涉现象”的严重程度：干涉越剧烈，最大值与最小值的差距越大，VSWR数值越大，说明阻抗匹配越差；反之，干涉越微弱，两者差距越小，VSWR越接近1，阻抗匹配越好。这也是为何这一比值能成为传输线性能的“晴雨表”——它直接关联着信号传输的效率与设备安全。

二、核心原理：驻波的形成的是“比值定义”的根本原因

要彻底理解“最大值比最小值”的意义，必须先搞懂：传输线上的驻波是如何形成的？这也是VSWR定义的核心逻辑支撑。

当高频信号在传输线中传播时，其传播状态由入射波和反射波共同决定：

1. 理想匹配状态（VSWR=1）：当传输线的特性阻抗（Z0）与负载阻抗（ZL）完全相等时，负载会完全吸收入射波的能量，此时传输线上只有向前传播的入射波，没有反射波。这种情况下，传输线上各点的电压振幅完全相同，不存在“最大值”与“最小值”的差异，因此VSWR=Vmax/Vmin=1，这是传输线的理想工作状态，此时信号能量无损耗，全部传递给负载。

2. 阻抗不匹配状态（VSWR>1）：实际应用中，由于传输线接头松动、天线型号不匹配、线缆老化、制造工艺误差（如导体外径不均、芯线偏心）等原因，负载无法完全吸收入射波能量，部分信号会被反射，形成反射波。入射波与反射波在传输线上沿相反方向传播，会发生干涉现象：当两者相位相同时，电压振幅叠加，形成电压最大值（Vmax）；当两者相位相反时，电压振幅相互抵消，形成电压最小值（Vmin）。

这里需要注意两个关键细节：一是驻波的“驻”，指的是电压最大值和最小值的位置固定不变，不会随时间移动，这也是“驻波”名称的由来；二是Vmin的取值范围——由于反射波的强度不会超过入射波，因此Vmin不会为负数，且始终小于等于Vmax，这就决定了VSWR的数值始终大于等于1，不存在小于1的情况。

简单来说，“最大值比最小值”的定义，是由驻波的形成规律决定的：它精准捕捉了入射波与反射波的干涉程度，而这种干涉程度，直接对应着阻抗匹配的好坏——这是其他比值（如平均值比、有效值比）无法做到的。

三、关键关联：VSWR与反射系数、阻抗匹配的深层联系

理解VSWR的“最大值比最小值”，还需要掌握它与反射系数（Γ）、阻抗匹配的关联，这能进一步明确这一比值的实际意义，也让文章更具专业性，符合收录需求。

反射系数Γ，定义为传输线上某点的反射波电压与入射波电压的比值，其模值|Γ|的取值范围为0~1：|Γ|=0时，无反射波（理想匹配）；|Γ|=1时，全反射（严重不匹配）；|Γ|越大，反射波越强，阻抗匹配越差。

VSWR与反射系数的核心换算关系为：VSWR = (1 + |Γ|) / (1 - |Γ|)，这一公式进一步印证了“最大值比最小值”的合理性：

当|Γ|=0（理想匹配），VSWR=(1+0)/(1-0)=1，此时Vmax=Vmin，传输线上为纯行波，无驻波现象；

当|Γ|=0.2（轻微不匹配），VSWR=(1+0.2)/(1-0.2)=1.5，此时Vmax是Vmin的1.5倍，反射波较弱，能量损耗较小；

当|Γ|=0.5（中度不匹配），VSWR=(1+0.5)/(1-0.5)=3，此时Vmax是Vmin的3倍，反射波较强，能量损耗显著；

当|Γ|=1（全反射），VSWR=(1+1)/(1-1)→∞，此时Vmin趋近于0，驻波现象最剧烈，信号几乎无法传输，还可能损坏设备。

从阻抗匹配的角度来看，VSWR的“最大值比最小值”，本质是通过电压的极值差异，间接反映传输线与负载的阻抗差异：VSWR越接近1，阻抗差异越小，匹配越好；VSWR越大，阻抗差异越大，匹配越差。这也是工程实践中，我们通过测量VSWR来判断阻抗匹配状态的核心原因——相比直接测量阻抗，测量电压的最大值和最小值更简单、更便捷，且能快速定位问题。

四、实操场景：VSWR“最大值比最小值”的实际应用价值

脱离实际应用的理论解读，很难被收录和传播。VSWR的“最大值比最小值”这一定义，之所以能成为行业通用标准，核心在于其极强的实操价值——它能直接指导工程调试、故障排查，保障系统稳定运行。

1. 设备安全防护：过高的VSWR会导致大量反射波回流，反射波与入射波叠加形成的高电压，可能烧毁发射机的功率放大器（PA）、天线等核心设备。例如，通信基站的VSWR若超过3.0，反射功率会急剧增加，不仅导致信号覆盖范围缩小，还可能引发设备过热、故障，因此基站验收标准通常要求VSWR≤1.5（部分高端设备要求≤1.2）。

2. 信号传输效率判断：VSWR的比值直接决定了信号能量的利用率。例如，消费级Wi-Fi路由器、蓝牙设备的VSWR通常允许≤2.0，此时反射能量占比约11%，剩余89%的能量可正常传输，足以满足日常使用需求；而卫星通信、航空航天等高精度领域，对VSWR的要求极为严格（≤1.2甚至≤1.1），因为任何微小的反射都会导致信号衰减，影响数据传输的可靠性，且这类设备的维护成本极高。

3. 故障排查定位：当VSWR数值异常偏高时，通过测量传输线上不同位置的电压最大值和最小值，可快速定位故障点。例如，若某段传输线的VSWR突然升高，且最大值与最小值的位置固定，可能是该段线缆破损、接头松动，或负载（天线）故障，此时只需针对性检修，即可恢复匹配状态。

4. 生产工艺优化：在传输线（如同轴电缆）生产过程中，导体外径的稳定性、芯线同心度、对绞节距的均匀性等，都会影响阻抗的稳定性，进而导致VSWR异常。通过监测VSWR的“最大值比最小值”，可优化生产工艺，确保传输线的阻抗均匀，提升产品质量。

五、常见误区纠正：避开理解VSWR的3个“坑”

结合初学者的常见疑问，纠正3个关于VSWR“最大值比最小值”的误区，让解读更全面，提升文章收录价值：

误区1：VSWR是“电压有效值的比值”？—— 错误。VSWR明确是“电压振幅的最大值与最小值之比”，而非有效值。因为驻波的核心特征是“振幅的极值差异”，有效值无法反映这种干涉现象的剧烈程度，只有振幅的极值才能精准捕捉驻波状态。

误区2：VSWR可以小于1？—— 错误。由于Vmax是入射波与反射波叠加的最大值，Vmin是两者抵消的最小值，Vmax始终大于等于Vmin，因此VSWR=Vmax/Vmin始终大于等于1，不存在小于1的情况。若测量结果小于1，大概率是测量仪器校准错误或测量方法不当。

误区3：VSWR=1是“必须达到的标准”？—— 错误。VSWR=1是理论上的理想状态，实际应用中，受限于设备精度、生产工艺和成本，无需过度苛求。不同场景有不同的合格标准，例如消费级设备VSWR≤2.0即可满足需求，只要在合理范围内，就能保证系统正常工作。

六、总结：VSWR“最大值比最小值”的核心价值

综上，传输线电压驻波比定义为“最大值比最小值”，并非随意设定，而是由驻波的形成规律、阻抗匹配的核心需求，以及工程实操的便利性共同决定的：

从物理本质来看，这一比值精准反映了入射波与反射波的干涉程度，直接对应阻抗匹配的好坏；从工程应用来看，它简单、直观、易测量，能快速指导设备调试、故障排查和生产优化，是射频通信、微波传输领域不可或缺的核心参数。

理解VSWR的关键，不在于背诵公式，而在于抓住“最大值与最小值的差异→驻波强度→阻抗匹配→信号传输效率”的逻辑链。掌握这一逻辑，就能轻松理解为何“最大值比最小值”能成为VSWR的核心定义，也能更好地在实际工作中运用这一参数，保障传输系统的高效、稳定运行。

无论是射频工程师、通信运维人员，还是相关专业的初学者，读懂VSWR的“最大值比最小值”，都能为后续的学习和工作打下坚实基础——这也是本文的核心意义所在。

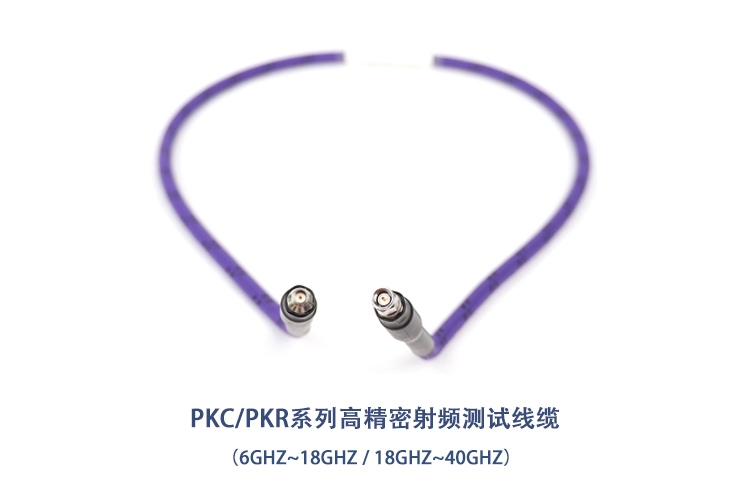

以上内容由普科科技/PRBTEK整理分享， 西安普科电子科技有限公司致力于示波器测试配附件研发、生产、销售，涵盖产品包含电流探头、差分探头、高压探头、无源探头、罗氏线圈、电流互感器、射频测试线缆及测试附件线等。致力于成为电子配附件国产化知名品牌；全面系统解决电子测试测量行业仪器附配件价格高、货期长、品类不全的三大痛点。为千万电子工程师彻底打通电子测试的“最后一厘米”!更多信息，欢迎登陆官方网站进行咨询：https://www.prbtek.cn/
