深入解析 VSWR 电压驻波比：定义、合格标准与应用​

在射频（RF）、微波通信及无线传输系统中，“VSWR 电压驻波比” 是衡量信号传输质量的核心指标之一。它直接关系到信号的有效利用率、设备稳定性及系统可靠性，无论是基站建设、卫星通信还是日常的 Wi - Fi 网络部署，都离不开对 VSWR 的监测与控制。本文将从基础定义出发，逐步拆解其原理、合格标准及实际应用要点，帮助读者建立对这一关键指标的系统认知。

一、VSWR 电压驻波比：从定义到物理本质

VSWR（Voltage Standing Wave Ratio，电压驻波比），本质是描述传输线上入射波与反射波叠加后，电压最大值与电压最小值的比值。要理解这一概念，需先回顾信号传输的基本逻辑：在理想的射频系统中，信号从发射端（如基站、路由器）通过传输线（如同轴电缆）传递到负载端（如天线、接收器）时，应 “无损耗” 地被负载完全吸收，此时传输线上仅存在向前传播的入射波，不存在反向的反射波。

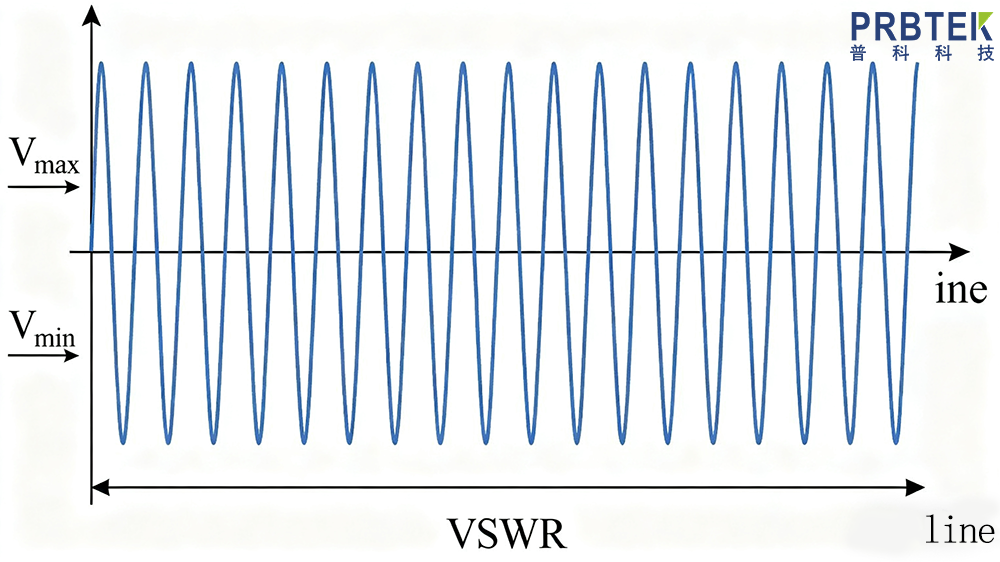

但实际场景中，由于传输线与负载的阻抗不匹配（如电缆接头接触不良、天线型号不匹配、线缆老化等），部分信号无法被负载吸收，会沿传输线反向传播，形成反射波。入射波与反射波在传输线上相互干涉，就会产生 “驻波”—— 即电压在传输线上呈现固定的最大值和最小值，且位置不随时间变化。VSWR 正是用来量化这种驻波现象严重程度的指标，其计算公式为：

VSWR = Vmax / Vmin

其中，Vmax 是传输线上电压的最大值，Vmin 是电压的最小值。从公式可知，VSWR 的数值始终大于等于 1：当系统完全匹配（无反射波）时，Vmax = Vmin，VSWR = 1，这是理论上的理想状态；当系统严重不匹配（如传输线开路或短路）时，反射波强度接近入射波，Vmin 趋近于 0，VSWR 则趋近于无穷大。

值得注意的是，VSWR 常与 “反射系数（Γ）” 配合使用 —— 反射系数是反射波幅度与入射波幅度的比值，取值范围为 0（无反射）到 1（全反射），二者的换算关系为：VSWR = (1 + |Γ|) / (1 - |Γ|)。例如，当反射系数为 0.1 时，VSWR 约为 1.22；当反射系数达到 0.5 时，VSWR 会升至 3，此时信号反射已非常明显。

二、VSWR 的合格标准：无统一答案，需结合场景判断

VSWR 没有 “一刀切” 的合格标准，其允许范围需根据系统类型、应用场景、传输频率及性能要求灵活界定。不同领域对信号反射的容忍度差异极大，以下是几类典型场景的参考标准：

1. 通信基站与无线传输系统：严苛要求，VSWR≤1.5

在 4G/5G 基站、微波中继链路等专业通信系统中，VSWR 的要求极为严格，通常规定 **≤1.5**（部分高端设备要求≤1.2）。这类系统的发射功率大（通常为几十瓦至几百瓦），且对信号覆盖范围、传输效率要求极高：若 VSWR 超过 1.5，意味着反射系数超过 0.2，此时约有 4% 的信号能量被反射回发射机。这不仅会导致有效覆盖范围缩小，反射的高能信号还可能损坏发射机中的功率放大器（PA），引发设备故障或缩短使用寿命。例如，某运营商的基站验收标准明确要求，天馈系统（天线 + 馈线）的 VSWR 在工作频段内必须≤1.5，否则需排查接头、线缆或天线是否存在问题。

2. 消费级无线设备：宽松容忍，VSWR≤2.0

对于 Wi - Fi 路由器、蓝牙设备、对讲机等消费级产品，VSWR 的要求相对宽松，一般允许 **≤2.0**。这类设备的发射功率较低（通常为几十毫瓦至几瓦），且对传输效率的敏感度低于专业系统：当 VSWR 为 2.0 时，反射系数约为 0.33，反射能量占比约 11%，剩余 89% 的能量可正常传输，足以满足日常上网、短距离通信等需求。例如，家用 Wi - Fi 6 路由器的天线设计中，VSWR 通常控制在 1.8 以内，既保证信号覆盖，又降低生产成本；对讲机的手持天线因体积限制，VSWR 偶尔达到 2.0 也可正常使用，仅会轻微影响通信距离。

3. 卫星通信与航空航天：极致严格，VSWR≤1.2

在卫星通信、航空航天等高精度领域，VSWR 的要求达到 “极致”，通常需控制在 **≤1.2**（甚至≤1.1）。这类系统的传输链路极长（如卫星到地面的距离超过 3.6 万公里），信号衰减严重，且设备维护成本极高（如卫星天线无法轻易维修），任何微小的反射都会导致信号信噪比下降，影响数据传输可靠性。例如，北斗导航卫星的地面接收站，其天馈系统的 VSWR 必须≤1.1，否则会导致导航信号解调误差增大，影响定位精度；航天器上的射频模块，因空间有限且对功耗敏感，VSWR 若超过 1.2，可能引发模块过热或信号中断，危及任务安全。

4. 测试与测量场景：按需调整，灵活界定

在实验室测试或设备研发阶段，VSWR 的合格标准会根据测试目的灵活调整。例如，测试天线的辐射效率时，为减少反射对测试结果的干扰，通常要求测试系统的 VSWR≤1.1；而在初步验证传输线的通断时，VSWR≤3.0 即可判断线缆无明显开路或短路 —— 此时的核心目的是快速排查故障，而非追求最优性能。

三、VSWR 的测量与改善：从监测到优化的全流程

掌握 VSWR 的合格标准后，如何准确测量并改善其数值，是保障系统性能的关键环节。

1. 常用测量工具：驻波比测试仪与网络分析仪

驻波比测试仪（VSWR Meter）：适用于现场快速检测，如基站天馈系统、Wi - Fi 天线的日常维护。使用时，将测试仪串联在发射端与传输线之间，开启设备后即可直接读取 VSWR 数值，操作简单、便携性强，但测量精度相对较低（通常误差 ±0.1），适合初步排查。

矢量网络分析仪（VNA）：适用于实验室高精度测量，可同时获取 VSWR、反射系数、传输损耗等多参数，并生成频率响应曲线。例如，研发天线时，通过 VNA 可观察不同频率下的 VSWR 变化，精准定位阻抗不匹配的频段，测量精度可达 ±0.01。

2. 常见问题与改善方法

当 VSWR 超标时，核心解决思路是消除阻抗不匹配的源头，常见问题及应对方案如下：

接头接触不良：这是最常见的原因，如同轴电缆接头松动、氧化或安装时未拧紧。解决方法：重新紧固接头，用酒精清洁接触面，若接头损坏则更换新接头（需注意接头型号与线缆匹配，如 N 型、SMA 型）。

传输线老化或损坏：线缆内部断裂、屏蔽层破损会导致阻抗突变。解决方法：用测试仪定位破损位置（如通过 VSWR 的 “驻波节点” 判断），更换受损段线缆，选择与系统频率匹配的线缆（如超 5 类线用于低频，同轴电缆用于高频）。

天线与系统不匹配：天线的阻抗（如 50Ω、75Ω）与传输线 / 发射机阻抗不一致，会导致严重反射。解决方法：更换与系统阻抗匹配的天线，或在天线与传输线之间加装 “阻抗匹配器”（如 λ/4 阻抗变换器），补偿阻抗差异。

负载故障：接收器或终端设备内部故障导致阻抗异常。解决方法：断开负载，接入标准阻抗负载（如 50Ω 假负载），若 VSWR 恢复正常，则说明原负载存在问题，需维修或更换。

四、总结：VSWR—— 信号传输的 “健康晴雨表”

VSWR 电压驻波比虽看似是一个抽象的技术指标，但它直接反映了射频系统的 “健康状态”：数值越接近 1，说明系统匹配越好，信号传输效率越高，设备越稳定；数值越大，则意味着系统存在阻抗不匹配问题，需及时排查。

在实际应用中，需避免两个常见误区：一是 “追求绝对理想值”—— 虽然 VSWR=1 是理论最优，但现实中受限于设备精度和成本，无需过度苛求；二是 “忽视轻微超标”—— 即使 VSWR 仅略高于合格标准，长期运行也可能导致信号衰减、设备损坏等隐患。因此，建议结合具体场景设定合理的合格阈值，定期监测 VSWR 变化，及时处理异常情况，才能确保射频系统始终处于高效、稳定的运行状态。
