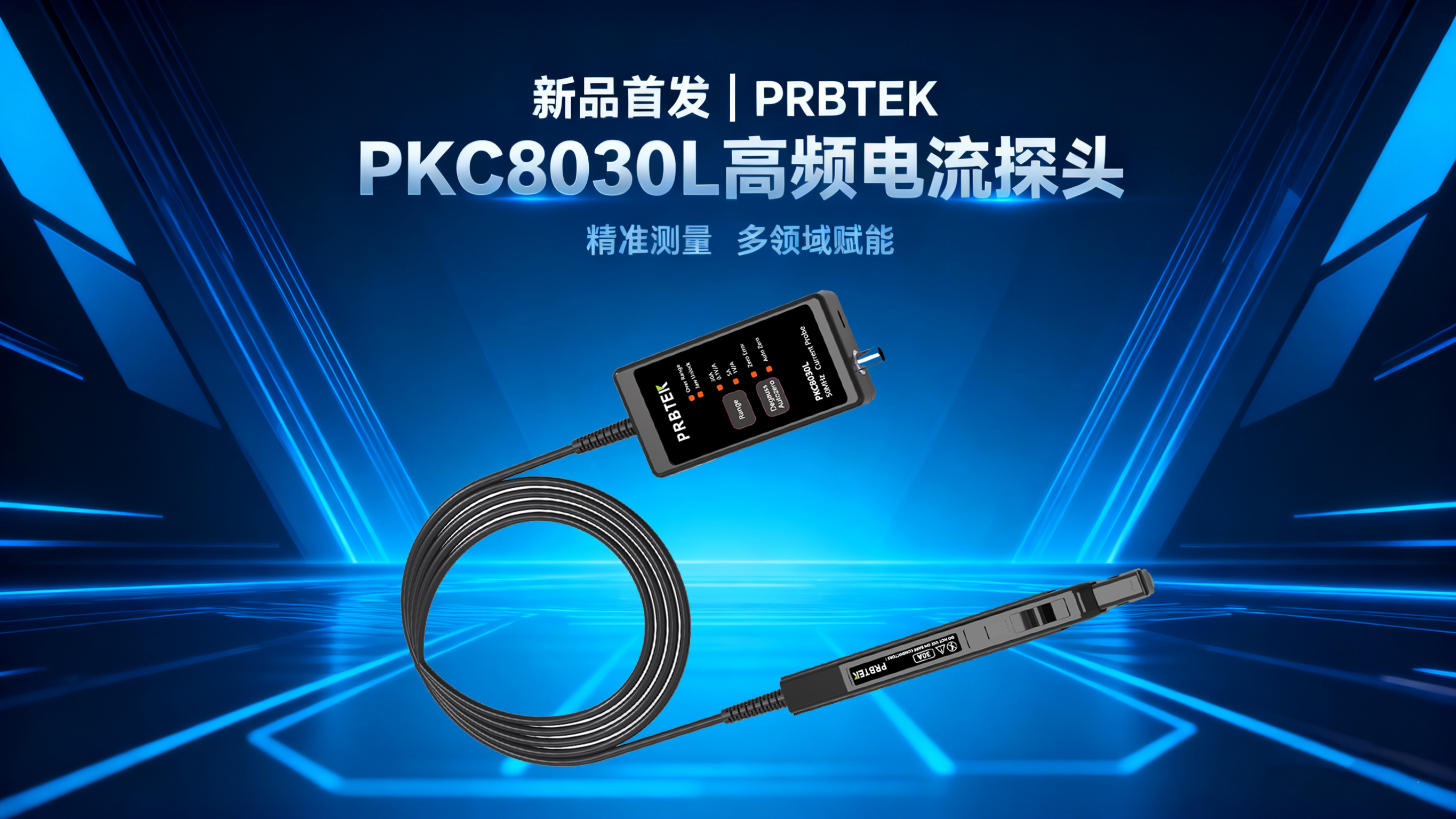

普科科技 PKC8030L 高频电流探头使用操作指南

PKC8030L 高频电流探头是西安普科电子科技推出的高性能测试仪器，支持交直流电流同步测量，具备 50MHz 带宽、30A 最大连续电流等核心参数，广泛适用于开关电源研发、LED 照明系统调试等场景。掌握正确的使用操作方法，是确保测量精度与设备安全的关键，以下为详细操作流程及注意事项。

一、使用前准备

设备检查：确认探头主体、BNC 连接线、电源适配器等附件齐全，外观无破损，传感器头连接面无刮擦或灰尘；若有灰尘，需用柔软防静电布轻轻擦拭。

电源适配：使用标配的 DC 5V/2A Type-C 电源适配器，检查适配器输入电压与供电电路匹配，避免使用非适配电源。

示波器设置：将示波器输入阻抗调至≥100kΩ（优先 1MΩ），若为 50Ω 阻抗会导致测量不准确；先将示波器测量模式设为 “接地” 完成调零，再切换至 “DC” 模式，准备接收探头信号。

二、开机与消磁调零操作

消磁调零是保证测量精度的核心步骤，操作时严禁接入被测电路。

开机自动调零：将探头开关控制杆推至 “LOCK” 状态（确保钳口闭合），连接电源适配器与示波器；上电后探头会自动启动消磁调零，过程中 “Auto Zero” 指示灯亮绿色，完成后指示灯熄灭，示波器可观察到零位基准。

手动消磁调零：若自动调零失败（“Zero Error” 指示灯亮红色），需执行手动操作。先确认探头锁定且未接被测电路，按下 “Degauss Autozero” 按键，蜂鸣器长鸣 1 声，“Auto Zero” 指示灯点亮；3-5 秒后调零完成，蜂鸣器发出 “嘀嘀” 两声，指示灯熄灭。若 “Zero Error” 灯仍亮，需检查钳口是否锁定，排除后重新操作。

手动零位偏移调整（可选）：同时按下 “Range” 和 “Degauss Autozero” 按键（间隔≤0.5s），蜂鸣器长鸣 1 声且 “Auto Zero” 灯亮，进入手动模式；按 “Range” 键增加正向偏移，按 “Degauss Autozero” 键增加反向偏移；调整完成后再次同时按两键，蜂鸣器短响 2 声，指示灯熄灭，退出手动模式。

三、电流测量操作流程

量程选择：根据被测电流大小，按下 “Range” 量程选择按钮切换量程，绿灯点亮的档位为当前量程。5A 档（1X 衰减）分辨率 1mA，30A 档（10X 衰减）分辨率 10mA，测量 200mA 等微小电流时优先选 5A 档，确保精度。

接入被测电路：向后推探头开关控制杆至 “OPEN” 标志显示，打开传感器头钳口，将被测导体放入钳口中央位置（导体位置偏移会影响测量结果）；推紧控制杆至 “OPEN” 标志消失，确认钳口锁定，避免松动导致信号失真。

数据读取与记录：给被测电路上电，调节示波器参数（如时基、增益），捕捉电流波形；若测量结果为正值，说明导体电流方向与传感器头卡槽上盖的箭头方向一致；记录开机瞬间等关键时段的电流数据，关注是否触发过流报警（“Over Range” 红灯亮且蜂鸣报警，需立即切换更高量程）。

测量结束：先断开被测电路电源，待电流归零后，推开开关控制杆打开钳口，取出被测导体；再断开探头电源，拔下 BNC 连接线时需先解锁，避免硬拽损坏端子。

四、使用注意事项与故障排除

安全规范：严禁测量电压超过 300V CATIII 的电路，传感器头核心部件无绝缘防护，需保持与裸导体的安全距离；手部潮湿或设备受潮时禁止操作，防止触电。

环境要求：避免在阳光直射、高温（＞40℃）、潮湿（＞80% RH）或强磁场（如变压器附近）环境使用，防止绝缘性能下降或测量干扰。

常见故障处理：

探头不上电：检查电源适配器连接，测试适配器输出是否正常；

波形不稳定或误差大：确认钳口锁定紧密，重新检查示波器与探头的 BNC 连接，可更换探头或示波器排查设备问题；

直流无法测量：检查探头电源是否打开，示波器是否误设为 “AC” 耦合，切换至 “DC” 耦合即可；

全频段振幅偏低：确认示波器输入阻抗已调至 1MΩ，而非 50Ω。

五、维护与质保

日常维护：搬运时避免振动或掉落，防止传感器头磁芯、霍尔元件损坏；清洁设备表面时，用蘸有中性洗剂的软布擦拭，严禁使用汽油、丙酮等腐蚀性洗涤剂；线缆避免折叠或过度拉拽，防止内部线路断裂。

质保范围：探头主体享受 3 年质保，电源适配器、BNC 连接线等附件质保 1 年；质保期内若因产品本身质量问题故障且未拆修，可联系厂家（电话 029-89281499）或通过京东、淘宝官方店铺申请免费维修。

通过以上步骤操作，可充分发挥 PKC8030L 探头的性能，精准捕捉如 2000V、200mA 电源开机瞬间的电流变化，同时保障设备长期稳定运行。
