近场探头在传导测试中的应用

近场探头是传导测试（EMC 预兼容、故障定位、整改验证）的核心工具，主要用于快速定位传导干扰源、分析干扰路径、验证整改效果，弥补 LISN / 电流探头无法精确定位内部噪声的短板。

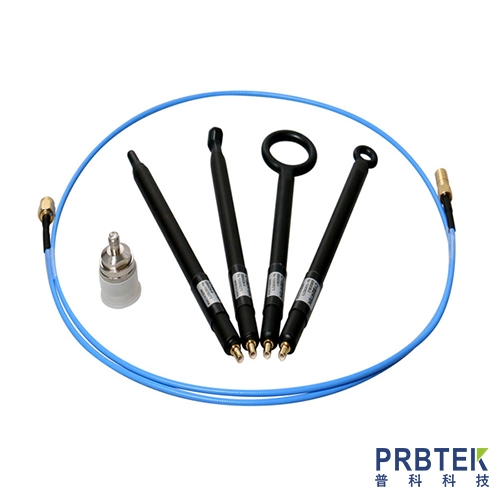

一、近场探头基础

1. 核心原理

磁场探头（H 场，环形）：基于电磁感应，捕捉电流相关的近场磁场，对应传导电流噪声（电源线、大电流走线、开关管回路）。

电场探头（E 场，杆状 / 片状）：基于电容耦合，捕捉电压相关的近场电场，对应电压噪声 / 串扰（时钟线、高阻信号线、未屏蔽线缆）。

定位逻辑：近场强度随距离快速衰减，探头靠近即信号增强，可毫米级定位噪声点。

2. 与标准传导测试设备的关系

LISN / 电流探头：做定量合规测试（测线缆上的传导电压 / 电流，判断是否超标）。

近场探头：做定性定位（找内部哪里产生噪声、如何耦合到线缆）。

典型流程：LISN 发现超标 → 近场探头定位源 → 整改 → 再用 LISN 验证。

二、在传导测试中的四大核心应用

1. 传导干扰源精确定位

场景：LISN 测出电源线 / 信号线传导发射（CE）超标，但不知噪声来自 PCB 何处。

操作：用磁场探头沿电源线、变压器、开关管、滤波电容、PCB 大电流回路扫描；电场探头扫时钟、晶振、高速信号线、连接器。

价值：快速锁定噪声源头（如某颗 IC、某条走线、某个连接器），避免盲目整改。

2. 传导干扰路径分析

场景：判断噪声是共模还是差模、如何从内部耦合到外部线缆。

操作：

沿线缆分段扫，看信号强弱变化，判断耦合点。

对比火线 / 零线 / 地线的磁场信号，区分共模（同相）与差模（反相）。

扫描屏蔽壳缝隙、连接器、接地路径，判断泄漏路径。

价值：明确噪声如何跑出去，指导滤波 / 屏蔽 / 接地设计。

3. 预兼容测试与早期排查

场景：产品开发阶段，在送测前快速做传导预测试。

操作：近场探头 + 频谱仪，扫描关键回路与线缆，对比标准限值做相对评估。

价值：提前发现问题，降低认证失败率，缩短开发周期。

4. 整改效果验证

场景：加滤波、改接地、加屏蔽后，验证传导噪声是否降低。

操作：整改前后在同一位置用探头测量，对比频谱幅度。

价值：直观判断整改措施是否有效，避免无效返工。

三、实战操作要点

1. 探头选择

测电源线 / 大电流回路：优先磁场探头（环形）。

测时钟 / 高速信号线 / 连接器：优先电场探头。

定位精度：小尺寸探头（φ5mm 以下）定位更准，大探头用于粗扫。

2. 测试技巧

磁场探头：线圈平面垂直于电流方向，旋转找最大信号。

电场探头：探头杆垂直于被测表面，靠近但不接触。

距离控制：保持探头与被测物距离一致（如 1–2mm），确保结果可比。

接地：探头地线可靠接地，减少环境干扰。

3. 典型测试配置

近场探头 → 低噪声前置放大器 → 频谱分析仪 / 示波器 → 电脑记录。

频段：覆盖传导测试常用150kHz–30MHz，部分探头可到 GHz。

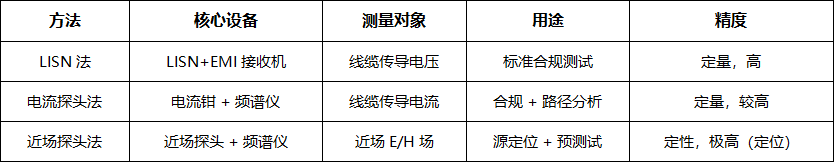

四、与其他传导测试方法对比

五、常见误区

近场测试≠标准传导测试，不能替代 LISN 做认证，仅用于研发定位。

结果是相对值，需结合标准限值与经验判断。

环境干扰（如手机信号）会影响测量，建议在屏蔽环境或屏蔽盒内测试。

六、典型应用案例

开关电源传导超标：LISN 测到 10MHz 噪声大 → 磁场探头定位到变压器原边开关管回路 → 加磁珠 / 共模电感 → 近场复测信号下降 → LISN 验证合规。

USB 线传导发射：电场探头发现时钟信号耦合到 USB 地线 → 优化 PCB 接地与屏蔽 → 整改后噪声降低。
