高压探头偏置全解析：原理、调整步骤与实操注意事项

在电力电子、开关电源、变频器等领域的高压信号测量中，高压探头是不可或缺的核心工具，而偏置功能则是保障测量精度的关键环节。很多工程师在实操中会遇到波形失真、测量误差大、探头过载报警等问题，多半与偏置设置不当有关。本文将从高压探头偏置的基本概念入手，详细拆解其工作原理、实操调整步骤、常见问题解决方案及安全规范，帮助大家快速掌握偏置设置技巧，提升测量准确性。

一、什么是高压探头偏置？核心原理是什么？

从本质上来说，高压探头偏置是指在原始测量信号上叠加一个直流电压值，核心作用是调整信号在示波器显示屏上的垂直位置，确保信号完整、清晰地落在屏幕显示范围内，同时避免示波器放大器饱和，保障测量精度。

要理解偏置的作用，首先要明确高压探头的“动态范围”概念——动态范围是指探头能测试的、以示波器屏幕中心线为基准的上下电压范围，比如±8V动态输入范围的探头，仅能测量中心线上下8V内的信号。若测量的信号是0-16V的正弦波，未调整偏置时，信号会超出屏幕上半部分范围，导致波形被削波、测量幅度偏小；此时若设置8V的偏置，相当于将信号基准线向上平移8V，原本0-16V的信号就能完整显示在屏幕中心，实现精准测量。

对于高压差分探头而言，偏置功能还有一个重要价值：可将负值动态范围转化为正值测量范围。在功率器件开通/关断电压测量等场景中，信号多在0V到母线电压之间变化，负值动态范围利用率极低，通过偏置设置可扩展正值测量范围，让小量程挡位也能满足高压信号测量需求，同时保证测量精度。

二、高压探头偏置的核心作用：为什么必须重视？

合理设置偏置不仅能解决波形显示问题，更能从根本上保障测量的可靠性，其核心作用主要体现在两个方面：

1. 优化信号显示，避免波形失真

当测量含有较大直流分量的高压信号（如300V母线电压上的纹波信号）时，若不设置偏置，信号会整体偏离屏幕中心，甚至超出屏幕范围，导致关键细节（如纹波、尖峰）无法观测。通过精准偏置调整，可将信号“拉回”屏幕中心，完整呈现信号的峰值、谷值、纹波等特征。

2. 防止放大器饱和，保障信号完整性

高压信号若直接进入示波器放大器，若超出放大器的线性工作范围，会导致放大器饱和，使波形失真、测量数据失效。偏置通过提前抵消部分直流分量，让信号进入放大器前就处于线性工作区间，尤其在高速数字信号测量中，可通过硬件级直流分量抵消技术消除共模电压干扰，保障宽幅偏置调节范围。

三、高压探头偏置调整实操步骤：通用流程+特定型号示例

不同品牌、型号的高压探头（如泰克、普科、PMK-Bumblebee等）偏置调整细节略有差异，但核心流程一致。下面先介绍通用调整步骤，再以两款主流探头为例补充特定操作要点。

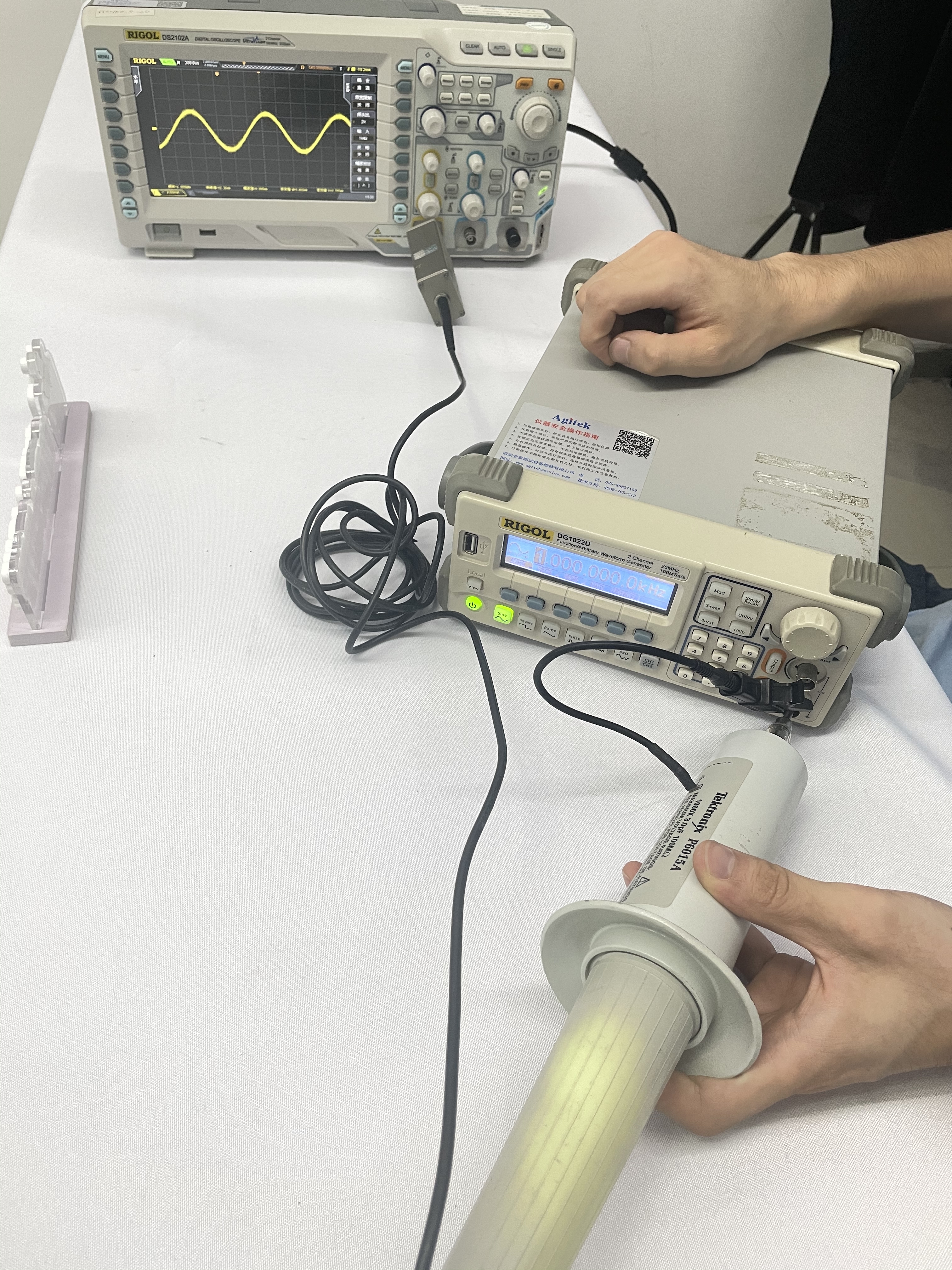

1. 通用调整流程（适用于多数高压探头）

(1)前期准备：检查探头外观无破损，输入端子、BNC输出端子连接稳固；确保探头与示波器匹配（示波器输入阻抗设为1MΩ，带宽不低于探头带宽）；佩戴绝缘手套，确保工作环境干燥、无电磁干扰。

(2)示波器基准设置：将示波器耦合方式设为“GND”，通过垂直位置控制设定零参考电平（通常为屏幕中心线）；再将耦合方式改为“直流”，选择合适的电压量程（如5V/div）。

(3)探头连接与预热：将探头BNC输出端与示波器可靠连接（确保接地良好），接入标配电源供电；开机后预热20分钟，使内部电路达到稳定状态，减少温度漂移影响。

(4)偏置调整：将探头输入端口短路，进入偏置调整模式（部分探头需长按特定按键，如“BANDWIDTH”+“RANGE”）；通过探头的增减按键调整偏置值，直至示波器显示的信号迹线与预设的零参考电平重合。

(5)验证与保存：切换至实际测量的衰减档位，重复上述调整步骤（不同衰减档位偏置独立，需分别校准）；调整完成后按确认键保存设置，退出调整模式。

2. 特定型号探头调整示例

（1）泰克THDP0100/0200高压差分探头

• 将示波器偏置设为0V，探头输入与钩式端部相连；

• 长按“BANDWIDTH LIMIT”和“RANGE”按钮，直至“OVERRANGE”LED闪烁后松开，进入数字偏置零位调节模式；

• 通过“BANDWIDTH LIMIT”（降低偏置）和“RANGE”（增加偏置）按钮，将偏差电压调至接近0V；

• 按“AUDIBLE OVERRANGE”按钮保存设置，LED停止闪烁，偏置调节完成。

（2）普科PKDV508E高压差分探头

• 输入端口短路，同时按住“+”和“-”按键，插入电源线开机，蜂鸣器响且过载指示灯亮时松开，进入调整模式；

• 先在100X高衰减档调整：按“+”递增偏置，“-”递减偏置，直至零位准确；

• 按“确认”键切换至10X低衰减档，重复上述调整；

• 再次按“确认”键退出模式，过载指示灯熄灭，偏置值自动保存。

四、高压探头偏置常见问题及解决方案

在偏置调整和使用过程中，容易出现零点漂移、过载报警、噪声干扰等问题，以下是针对性解决方案：

1. 零点漂移（空载输出非零电压）

原因：探头未预热、元器件老化、环境温度变化；解决方案：开机预热20分钟后重新校准偏置；定期（建议每3-6个月）进行专业校准；测量环境保持恒温、干燥。

2. 过载报警频繁触发

原因：偏置设置不足，信号超出探头动态范围；示波器衰减比与探头不匹配；解决方案：增大偏置值，扩展正值测量范围；确认示波器衰减比与探头档位一致（如10X档对应10X衰减比）；若仍报警，更换更高量程档位。

3. 测量波形噪声干扰严重

原因：探头接地不良、输入线未双绞、环境电磁干扰；解决方案：检查BNC端子接地是否可靠；将红黑输入线双绞处理，避免使用延长线；开启探头5MHz带宽限制功能，滤除高频噪声。

4. 不同衰减档位测量误差差异大

原因：未针对各衰减档位独立校准偏置；解决方案：切换衰减档位后，重新执行偏置调整流程，确保每个档位的零位准确。

五、高压探头偏置调整关键注意事项

1. 严格遵守安全规范

高压测量存在触电风险，操作时必须佩戴绝缘手套、使用绝缘工具；严格遵守探头的CAT等级限制（如CAT III 450V、CAT II 600V），避免接触高压区域；连接/断开被测电路前，务必先关闭被测电路电源。

2. 不超出偏置范围

不同探头的偏置范围不同（如泰克P6245偏置范围为10V，PMK-Bumblebee为±4V，需结合衰减比换算实际偏置范围），设置时需参考产品手册，避免超出范围导致测量误差或探头损坏。

3. 定期校准维护

依据JJF（军工）229-2019《示波器高压探头校准规范》，定期对探头进行全面校准，包括偏置零位、衰减比、输入电阻等项目；日常清洁用柔软干布，避免化学药剂，闲置时放入原配包装，防止线缆拉扯扭曲。

4. 结合信号特性优化设置

测量高频小信号时，探头电容可能导致直流电平偏移，需谨慎调整偏置并开启带宽限制；测量含有尖峰的高压信号时，偏置设置需预留一定裕量，避免尖峰超出动态范围。

结语

高压探头偏置虽看似简单，却直接决定了高压信号测量的准确性和可靠性。掌握偏置的核心原理、规范的调整步骤及问题解决技巧，能有效避免波形失真、测量误差等问题，提升测试效率。在实际操作中，需结合具体探头型号和测量场景灵活调整，同时严格遵守安全规范和校准要求。若遇到复杂问题，建议查阅产品手册或联系厂商技术支持，避免盲目操作导致设备损坏或安全风险。
