电流探头的衰减特性：定义、参数与应用核心

电流探头的衰减特性是指其将被测电流信号转换为示波器可测量的电压信号时，信号幅值的衰减比例及衰减稳定性（随频率、电流范围的变化规律），是决定电流测量精度、带宽适配性的核心技术指标，直接影响测试结果的准确性与可靠性。

一、衰减特性的核心定义与标注方式

1. 本质原理

电流探头的核心功能是 “电流→电压转换”，衰减特性本质是转换比例：即每单位被测电流（I）对应输出电压（Vout）的比值，数学表达式为：

衰减比 = 输出电压（Vout） / 被测电流（Iin）

(注：示波器需匹配该衰减比，才能直接读取真实电流值)

2. 常见标注与换算

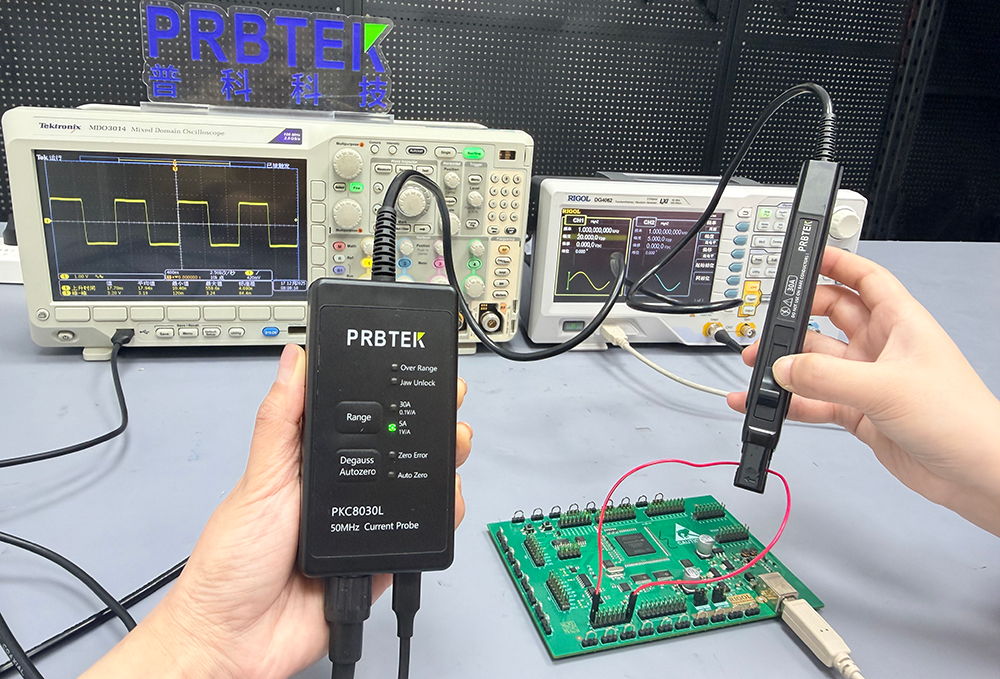

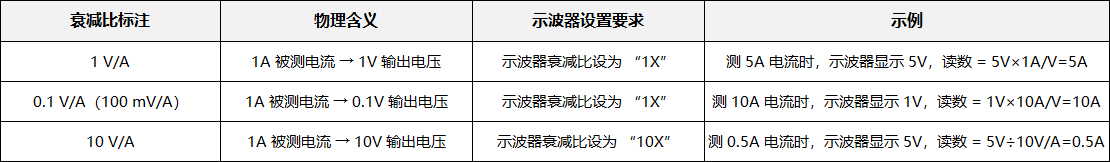

工业标准中，衰减特性以 “电压 / 电流” 形式标注，常见规格及对应关系如下：

⚠️ 关键提醒：衰减比标注≠电压探头的 “分压比”（如 10:1），电流探头的衰减比直接关联 “电流 - 电压转换系数”，需与示波器设置严格一致，否则会导致测量误差。

二、衰减特性的核心参数

1. 额定衰减比（标称衰减）

探头出厂时标定的固定转换比例，是衰减特性的基础参数（如普科科技 PK-Current 系列常见 1V/A、0.1V/A）。

要求：在额定频率范围（如 DC-100MHz）和额定电流范围内（如 0-200A），衰减比误差需≤±1%（高精度探头≤±0.5%）。

2. 频率响应下的衰减稳定性

衰减特性并非恒定不变，会随信号频率变化，核心指标为 “衰减平坦度”：

定义：在探头标称带宽内，实际衰减比与额定衰减比的最大偏差（如 ±0.5dB@DC-50MHz）。

分类：

低频段（DC-1MHz）：霍尔效应电流探头衰减稳定，罗氏线圈需配合积分器保证衰减精度；

高频段（>10MHz）：罗氏线圈衰减平坦度更优，霍尔效应探头需抑制寄生参数导致的衰减漂移。

3. 动态范围下的衰减线性度

定义：在探头可测电流范围内（如 0.1A-100A），衰减比的线性变化程度（非线性误差≤±0.3%）。

关键：当被测电流超出额定范围（过载）时，衰减比会急剧偏离标称值，导致测量失效（如饱和失真）。

三、影响衰减特性的关键因素

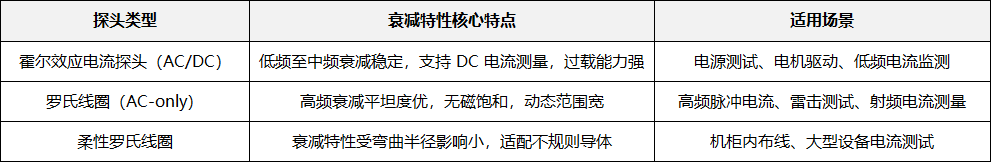

1. 探头类型

2. 外部使用条件

负载电阻：示波器输入阻抗（通常 1MΩ）需匹配探头输出要求，否则会改变衰减比；

安装方式：导体与探头铁芯的居中对齐度、耦合紧密性，影响磁耦合效率，间接导致衰减偏差；

环境温度：高温（>60℃）或低温（<-10℃）会影响霍尔元件、线圈参数，导致衰减漂移（工业级探头需保证 - 20℃~70℃内衰减稳定）。

四、实际应用中的关键操作

1. 示波器衰减比严格匹配

必须在示波器中手动设置与探头标称一致的衰减比（如探头标注 1V/A，示波器设为 “1V/A” 或 “1X”），否则读数会按比例偏差（如误设为 10X，测量值会放大 10 倍）。

2. 避免过载与频率超限

被测电流≤探头额定最大电流（如 200A 峰值），信号频率≤标称带宽（如 100MHz），否则衰减特性失效，需选择更高动态范围或带宽的探头。

3. 定期校准衰减精度

长期使用后（如每 6 个月），需通过标准电流源校准衰减比，避免元件老化导致的偏差（普科科技提供专业校准服务，保证衰减误差在允许范围内）。

4. 优先选择衰减平坦度优的探头

测试宽频率范围信号（如 DC-50MHz）时，需选择衰减平坦度≤±0.5dB 的探头，避免高频信号衰减过度或低频信号失真。
