示波器探头阻抗不匹配：信号反射与负载效应的双重困扰

在示波器测量系统中，探头作为连接被测电路与示波器的 “桥梁”，其阻抗特性直接决定了信号传输的完整性。然而，阻抗不匹配这一隐蔽的问题，常常导致信号反射与负载效应，成为测量误差的重要来源。深入理解其原理与影响，是提升测量精度的关键。

一、示波器探头的阻抗特性：不止于 “电阻” 的复杂存在

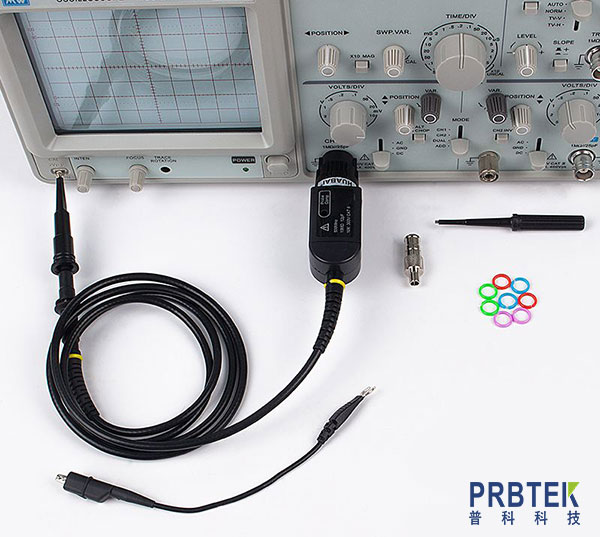

示波器探头的输入阻抗并非单一的电阻值，而是电阻（Rin）与电容（Cin）的并联组合，部分高频探头还需考虑分布电感的影响。以常见的 10:1 无源探头为例，其典型输入阻抗为 10MΩ（电阻）//15pF（电容），而有源探头的输入阻抗则更为稳定，通常表现为高电阻（如 1MΩ）与低电容（如 0.5pF）的组合。

这种阻抗特性与两个关键对象相关：

被测电路的输出阻抗：如传感器、放大器或高速芯片的输出端阻抗（通常为 50Ω、75Ω 或高阻抗 kΩ 级）。

示波器的输入阻抗：主流示波器输入阻抗多为 1MΩ//20pF 或 50Ω，探头需与之一致才能形成完整的阻抗匹配链路。

阻抗匹配的核心原则是：探头输入阻抗应与被测电路输出阻抗、示波器输入阻抗保持合理比例（通常要求探头输入阻抗≥10 倍被测电路输出阻抗，且与示波器输入阻抗特性一致），以确保信号能量最大限度传输，减少失真。

二、阻抗不匹配与信号反射：高频信号的 “来回弹跳”

当探头阻抗与被测电路输出阻抗或示波器输入阻抗不匹配时，信号在传输路径中遇到阻抗突变，会发生能量分配：一部分信号继续向前传输（入射波），另一部分则被反射回信号源（反射波），这就是信号反射现象。

1. 信号反射的形成机理

高频信号在传输过程中，其 “波阻抗” 由传输路径（如探头线缆、PCB 走线）的特性决定。当探头输入阻抗与被测电路输出阻抗不匹配时，信号到达探头输入端会产生反射；若探头输出阻抗与示波器输入阻抗不匹配，信号在探头与示波器连接处会再次反射。

这些反射信号与入射信号叠加，会导致波形出现过冲、振荡、平顶失真等问题。例如，测量 100MHz 方波时，若探头阻抗与电路输出阻抗差异较大，方波上升沿会出现明显过冲（反射信号叠加导致），下降沿则可能伴随振荡（多次反射的结果）。

2. 反射对测量的影响

波形失真：高频成分被反射信号干扰，导致信号的幅度、边沿时间测量误差。例如，本应陡峭的方波上升沿因反射变得平缓，误判为信号本身的带宽不足。

相位偏移：反射信号与入射信号存在时间差，导致信号相位测量不准确，对高速串行总线（如 PCIe、USB3.0）的时序分析造成干扰。

三、负载效应：探头阻抗 “拉偏” 被测信号

负载效应是指探头输入阻抗作为被测电路的 “负载”，因阻抗过低而改变被测电路原有工作状态，导致信号真实值被 “拉偏” 的现象。与信号反射不同，负载效应更多体现在信号幅度、直流偏置的失真，尤其在低频、高阻抗电路中表现显著。

1. 负载效应的产生条件

当探头输入阻抗（Rin）远小于被测电路的输出阻抗（Rout）时（通常认为 Rin < 10×Rout 时），根据分压原理，被测信号会被严重衰减：

测量值 = 真实值 × Rin/(Rin + Rout)

例如，用输入阻抗为 1MΩ 的探头测量输出阻抗为 100kΩ 的传感器信号时，测量值仅为真实值的 91%；若探头阻抗降至 100kΩ，测量值则仅剩 50%。

2. 电容性负载的特殊影响

在高频电路中，探头的输入电容（Cin）会与被测电路的输出电感、分布电容形成 RC 网络，导致信号延迟、带宽压缩。例如，测量高速时钟信号时，Cin 会吸收部分信号能量，使时钟信号的边沿变缓，甚至出现振铃（Cin 与电路输出电感谐振）。

四、规避阻抗不匹配的实践策略

1.精准选型：匹配电路与信号特性

测量高阻抗电路（如传感器、运算放大器输出端）时，优先选择高输入阻抗探头（如 10MΩ 无源探头、有源探头），减少负载效应。

测量高频信号（>500MHz）时，选用阻抗稳定的有源探头，其输入电容小（通常 < 2pF），可降低反射与电容性负载影响。

对于 50Ω 系统（如射频电路），需使用 50Ω 匹配探头，并确保探头线缆阻抗为 50Ω，避免反射。

2.规范操作：减少阻抗突变点

缩短探头接地引线长度（建议≤1cm），减少分布电感对高频信号的影响，降低反射概率。

避免过度弯曲、拉伸探头线缆，防止线缆特性阻抗变化导致的反射。

3.校准与验证

定期使用示波器校准信号（如 1kHz 方波）检查探头性能，观察波形是否存在过冲、振荡，判断反射是否严重。

对高阻抗电路测量，可通过 “对比法” 验证：先用高阻抗探头（如 10MΩ）测量，再换用低阻抗探头测量，若两者差异超过 5%，则说明低阻抗探头存在明显负载效应。

结语

示波器探头的阻抗不匹配如同测量系统中的 “隐形误差源”，通过信号反射与负载效应双重作用，悄悄扭曲着被测信号的真实面貌。工程师在测量时，需结合被测电路的输出阻抗、信号频率特性，合理选择探头类型，并通过规范操作减少阻抗突变，才能让示波器真正 “看见” 信号的本来面目。
