罗氏线圈的 “磁场烦恼”：干扰并非无解，防护有章可循

罗氏线圈作为一种高精度电流测量装置，凭借其宽频带、大动态范围、非接触测量等优势，被广泛应用于电力系统、工业控制、新能源等领域。然而，其基于电磁感应原理的工作特性，也使其不可避免地面临一个核心问题：是否会被周边磁场干扰？答案是肯定的 —— 在复杂电磁环境中，周边磁场可能对罗氏线圈的测量精度产生显著影响，但通过科学设计与优化，这种干扰可以被有效抑制。

一、罗氏线圈的工作原理：为何对磁场敏感？

要理解周边磁场的干扰机制，首先需明确罗氏线圈的工作本质。

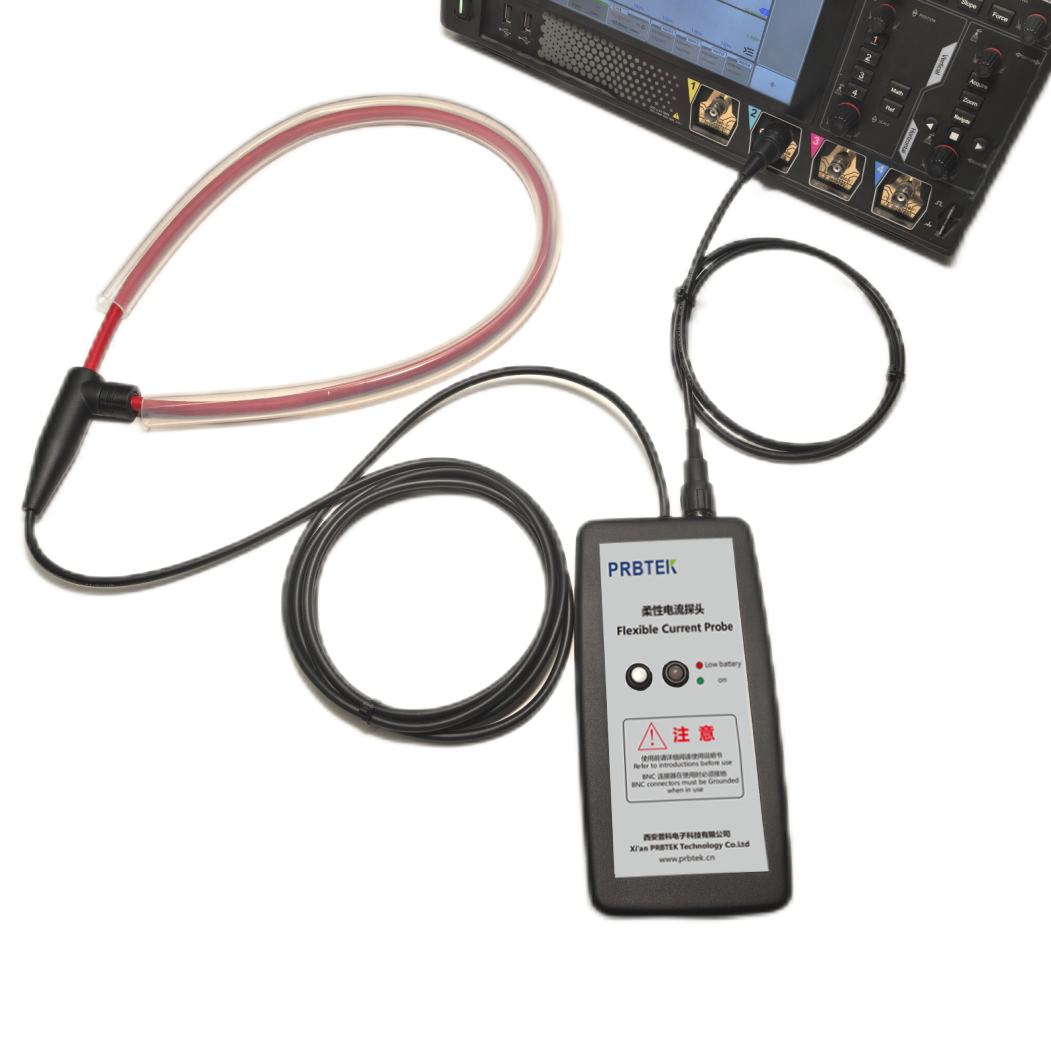

罗氏线圈由绝缘骨架与均匀绕制的绕组构成，其核心原理是电磁感应定律：当被测电流通过线圈中心的载流导体时，会产生以导体为中心的环形磁场，磁场穿过线圈绕组，使绕组感应出与电流变化率（di/dt）成正比的电动势；该电动势经积分器处理后，即可还原出与被测电流波形一致的电信号。

从原理上看，罗氏线圈的输出信号本质上是对 “穿过线圈的磁通量变化” 的响应 ——不仅对被测电流产生的磁场敏感，对周边环境中任何穿过线圈的杂散磁场同样敏感。这意味着，若周边存在其他载流设备（如变压器、电机、电缆），其产生的磁场一旦穿过罗氏线圈，就可能与被测磁场叠加，导致感应电动势出现误差，最终影响电流测量精度。

二、周边磁场干扰的来源与特性

周边磁场对罗氏线圈的干扰，本质是 “非被测磁场” 通过线圈绕组产生的额外感应信号。其来源与特性可归纳为以下几类：

1. 干扰磁场的主要来源

邻近载流导体：变电站内的高压电缆、开关柜中的母线排、工业现场的动力电缆等，其载流时产生的磁场可能直接辐射至罗氏线圈。

电磁设备：变压器、电抗器、电机等设备运行时会产生较强的交变磁场，若与罗氏线圈距离过近，易形成干扰。

空间电磁辐射：高频设备（如逆变器、射频发生器）产生的电磁辐射，或雷电、开关操作产生的瞬态电磁场，可能以电磁波形式耦合至线圈。

地磁场与环境磁场：虽然地磁场是恒定磁场，本身不会产生感应电动势，但地磁场的不均匀性或外界磁场（如铁磁性物体扰动）可能导致线圈磁路失衡，间接引入误差。

2. 干扰磁场的影响特性

干扰的严重程度取决于多个因素：

磁场强度：干扰源的电流越大、距离越近，产生的磁场越强，干扰越显著。例如，1000A 载流电缆在 1 米处产生的磁场可达 200μT，足以对高精度测量造成影响。

磁场分布：若干扰磁场在罗氏线圈绕组范围内分布均匀，且线圈为闭合对称结构，绕组两侧的感应电动势可能相互抵消（对称抵消效应）；但若磁场分布不均匀（如非对称干扰源），则会产生净感应电动势，形成误差。

频率特性：干扰磁场的频率与被测电流频率越接近，越难通过滤波等方式分离，干扰影响更难消除；而高频干扰可能通过线圈的分布电容耦合，低频干扰则可能被积分器放大。

三、干扰对测量的具体影响

周边磁场干扰对罗氏线圈的危害，主要体现在测量精度的偏离，具体表现为：

静态误差：若存在稳定的干扰磁场（如邻近电缆的直流电流），会使线圈输出的 “零点” 偏移，导致小电流测量时出现固定偏差。

动态误差：交变干扰磁场会与被测电流磁场叠加，使感应电动势包含杂散分量，经积分后得到的电流波形失真，峰值、有效值等参数测量不准。例如，在电机启动时，其瞬态磁场可能导致罗氏线圈误判为被测电流的冲击。

噪声放大：高频干扰磁场（如射频信号）可能通过线圈绕组的电磁耦合形成噪声，经积分器处理后被放大，掩盖真实信号，尤其在弱电流测量场景中影响显著。

四、抑制周边磁场干扰的关键技术

尽管罗氏线圈对周边磁场敏感，但通过设计优化与工程措施，可将干扰控制在允许范围内，确保测量可靠性。

1. 线圈结构的抗干扰设计

对称绕制技术：采用 “双绕向” 或 “对称分层” 绕制，使绕组在空间上呈对称分布。当均匀干扰磁场穿过线圈时，两侧绕组的感应电动势大小相等、方向相反，实现自然抵消。例如，部分高精度罗氏线圈采用 “8 字形” 绕制，进一步增强对非对称磁场的抑制能力。

闭合磁路设计：确保线圈骨架为闭合环形（无缺口），减少外部磁场的 “泄漏” 耦合。非闭合结构会破坏磁场分布的对称性，增加干扰敏感性。

屏蔽层设计：在绕组外侧增加高磁导率材料（如坡莫合金）屏蔽层，利用其磁阻特性吸收杂散磁场，减少穿过绕组的磁通量；同时，屏蔽层接地可兼作电场屏蔽，避免静电耦合干扰。

2. 安装与布局优化

远离干扰源：在工程布局中，将罗氏线圈与强磁场设备（如变压器、电抗器）保持安全距离（通常建议≥3 倍设备直径），利用磁场随距离平方衰减的特性降低干扰。例如，将线圈远离母线排的弯曲段（磁场分布不均区域），安装在直线段附近。

方向调整：通过旋转线圈角度，使干扰磁场的方向与线圈平面平行（而非垂直），减少穿过线圈的磁通量。例如，若干扰磁场沿水平方向，可将线圈轴线调整为垂直方向，降低耦合效率。

3. 信号处理与电磁兼容设计

积分器优化：选用低噪声、高共模抑制比的积分器，减少干扰信号的放大。部分积分器内置高通 / 低通滤波模块，可针对性滤除特定频率的干扰（如 50Hz 工频干扰）。

屏蔽与接地：线圈外壳采用金属屏蔽体（如铝或铜），并单点接地，形成法拉第笼，阻断外部电磁场的空间耦合；信号传输线采用屏蔽双绞线，抑制差模干扰，同时将屏蔽层与积分器接地端连接，消除共模干扰。

电磁兼容（EMC）认证：通过 EMC 测试（如 IEC 61000 系列标准），确保罗氏线圈在 30V/m~100V/m 的电磁辐射环境中仍能正常工作，适用于工业强干扰场景。

4. 算法补偿技术

在复杂电磁环境中，可结合软件算法进一步抑制干扰：

自适应滤波：通过采集干扰源的参考信号（如邻近设备的电流），利用自适应算法从罗氏线圈输出中剔除对应的干扰分量。

零点校准：在测量前，通过短暂切断被测电流，记录干扰磁场产生的零点偏移，后续测量时自动补偿。

五、结语

罗氏线圈对周边磁场的敏感性，是其电磁感应工作原理的固有特性，但这并不意味着它在复杂环境中 “不可靠”。从线圈的对称绕制、屏蔽设计，到安装布局的优化、信号处理的增强，一系列技术手段已能有效抑制干扰，使其在电力系统的高压大电流测量、新能源汽车的电机控制、实验室的精密测试等场景中稳定发挥作用。
