示波器使用电流探头时衰减比究竟该如何设置

示波器作为一种极为重要的工具，能够直观地展示电信号的波形，帮助工程师和技术人员深入分析电路的工作状态。而在测量电流信号时，示波器电流探头发挥着关键作用。与此同时，衰减比的设置对于准确测量电流信号至关重要。

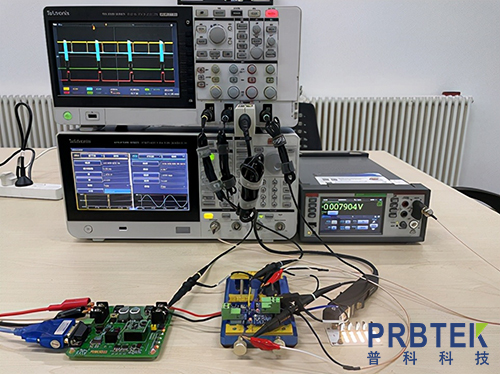

示波器电流探头的工作机制

示波器电流探头主要用于将电路中的电流信号转换为电压信号，以便示波器能够进行测量和显示。其工作原理基于多种物理效应，常见的有霍尔效应和电磁感应原理。

基于霍尔效应的电流探头，内部包含霍尔元件。当电流通过导线时，会在导线周围产生磁场，霍尔元件在这个磁场的作用下，会产生与电流大小成正比的霍尔电压。通过测量这个霍尔电压，就能间接得知导线中的电流值。这种类型的探头能够测量直流电流以及低频交流电流，在一些需要精确测量直流电流的场合，如电池充放电电流测量、直流电机电流监测等应用中广泛使用。

利用电磁感应原理的电流探头，类似于一个电流互感器。当被测电流通过探头的磁芯时，会在磁芯中产生交变磁场，这个交变磁场会在探头的次级线圈中感应出电压。感应电压的大小与被测电流的大小和变化率相关。这种探头常用于测量交流电流，尤其是在高频交流电流测量方面表现出色，例如在开关电源的高频电流测量、射频电路的电流监测等场景中应用较多。

衰减比的关键概念

衰减比是指输入信号经过探头或测量系统衰减后，输出信号与输入信号幅度的比值。在示波器测量中，衰减比的设置直接影响到测量结果的准确性和信号的显示效果。例如，常见的衰减比有 1:1、10:1、100:1 等。当衰减比为 10:1 时，表示输入信号经过探头衰减后，输出到示波器的信号幅度是原始输入信号幅度的十分之一。

示波器电流探头与衰减比的内在联系

适配示波器输入范围

不同型号的示波器具有不同的输入电压范围。示波器电流探头在将电流信号转换为电压信号后，这个电压信号的幅度必须在示波器的可测量输入范围内，才能保证示波器正常工作并准确显示信号。此时，衰减比就起到了调节输出电压幅度的关键作用。如果被测电流较大，通过电流探头转换后的电压信号可能超出示波器的输入范围，这时就需要选择较大衰减比的探头设置，如 100:1 或 1000:1 的衰减比，将信号大幅度衰减，使其满足示波器的输入要求。反之，如果被测电流较小，转换后的电压信号幅度在示波器输入范围较低端，为了充分利用示波器的分辨率，可选择较小衰减比，如 1:1 或 10:1，以确保信号能清晰显示在示波器屏幕上。

保障测量精度

衰减比设置不当会严重影响测量精度。若衰减比过大，信号经过过度衰减后，在示波器上显示的幅度变得非常小，此时示波器自身的本底噪声等干扰因素对测量结果的影响就会相对增大。例如，原本微弱的电流信号经过大衰减比探头后，信号幅度可能与噪声幅度处于相近水平，导致难以准确分辨信号的真实细节，测量误差显著增大。相反，衰减比过小，信号可能超出示波器的测量范围，使示波器显示的波形发生失真，如顶部或底部被削平，同样无法得到准确的测量值。因此，只有根据被测电流信号的实际幅度，合理选择示波器电流探头的衰减比，才能确保测量精度，充分发挥示波器的性能。

适应不同测量场景

在实际电子测量工作中，面临的测量场景丰富多样，被测电流的大小范围差异极大。从微小的毫安级电流，如某些低功耗传感器电路中的工作电流，到较大的安培级电流，像工业电机启动时的瞬间电流，都有可能遇到。示波器电流探头配合不同衰减比的设置，能够灵活适应各种测量场景，满足多样化的测量需求。例如，在测量小型电子设备的工作电流时，由于电流通常在毫安级到几安培之间，可选择衰减比较小的电流探头设置，如 10:1，这样既能使信号在示波器上清晰显示，又能保证测量精度。而在测量大功率设备的工作电流时，由于电流较大，可能达到几十安培甚至更高，此时就需要选择衰减比较大的设置，如 100:1 或 1000:1，以确保信号不会超出示波器的测量范围。

合理设置衰减比的方法与要点

了解被测信号特性

在设置衰减比之前，必须全面了解被测电流信号的特性。首先要明确信号的幅度范围，这可以通过查阅被测电路的设计文档、对电路进行初步估算或者使用其他辅助测量工具进行大致测量来确定。例如，在一个开关电源电路中，通过分析其功率器件的参数以及负载情况，可以预估出其工作电流在空载时可能为几百毫安，满载时可能达到几安培。同时，还要考虑信号的动态范围，即信号可能出现的最大和最小幅度之间的差值。对于一些电流变化范围较大的电路，如变频驱动电路，其工作电流在不同频率下会有较大变化，这时就需要选择一个能够覆盖这种动态范围的衰减比，以保证在示波器上能完整、清晰地观察到电流信号的全貌。

此外，了解电流信号的频率成分也至关重要。不同频率的信号在通过电流探头和示波器的输入通道时，会有不同的响应。一般来说，为了保证测量的准确性，示波器探头和衰减器的带宽应该至少是信号最高频率的 3 到 5 倍。例如，如果要测量的电流信号中包含有 50MHz 的高频成分，那么选择的示波器和探头组合的带宽应至少为 150MHz 至 250MHz，同时要根据信号的频率特性来合理设置衰减比，以确保高频信号能够准确地被测量。对于高频信号，过大的衰减比可能会导致信号在传输过程中进一步衰减，影响测量精度；而过小的衰减比可能使信号超出示波器带宽限制，同样产生失真。

结合示波器性能参数

不同型号的示波器具有不同的性能参数，如输入范围、分辨率、精度等。在设置衰减比时，需要充分考虑这些参数。示波器的输入范围决定了能够接受的最大和最小输入电压。如前文所述，在设置衰减比时，要确保经过电流探头转换后的电压信号在示波器的可测量范围内。示波器的分辨率和精度也会受到衰减比的影响。较大的衰减比会降低示波器的分辨率和精度，因为信号经过较大程度的衰减后，噪声和干扰的影响相对会更加显著。在选择衰减比时，需要在信号幅度的适配性和分辨率、精度的要求之间进行权衡。如果对信号的细节和精度要求较高，例如在测量微弱的电流信号或者对信号的精度要求达到毫安级甚至微安级时，可以选择一个较小的衰减比，但前提是要确保信号不会超出示波器的输入范围。

实际操作中的调整

在实际测量过程中，通常需要先根据对被测电流信号特性的了解以及示波器的性能参数，从示波器探头的可选衰减比中初步选择一个接近信号幅度范围的比例。以泰克 TCPA300 电流探头与常见示波器搭配为例，如果预估被测电流信号经过探头转换后的电压信号幅度在几伏左右，而示波器的输入范围是 ±10V，且探头有 5X、10X 等衰减比可选，那么可以先选择 10X 的衰减比进行尝试。这是因为 10X 的衰减比可以将信号幅度降低到示波器输入范围较为合适的区间，既不会使信号幅度过小难以观察，也不会因过大而超出范围。

在设置好初始衰减比并将电流探头连接到被测电路和示波器后，需要观察示波器上显示的信号波形。如果信号幅度过大，超出了示波器屏幕的显示范围，说明当前设置的衰减比过小，需要增大衰减比，例如从 5X 调整为 10X 或更大；如果信号幅度过小，在屏幕上显示的波形过于微弱，难以准确测量和分析，那么就需要减小衰减比，如从 10X 调整为 5X。在调整衰减比后，需要重新观察信号波形，反复进行调整，直到找到一个合适的衰减比设置，使信号能够在示波器上清晰、完整地显示。并且，如果在实际测量过程中发现信号的特性发生变化，或者需要测量不同幅度的信号，应随时根据实际情况动态调整衰减比，以保证始终能够获得清晰准确的测量结果。

示波器电流探头与衰减比之间存在着不可分割的紧密关系。正确理解和处理这种关系，合理设置衰减比，对于准确测量电流信号、保障测量精度以及适应各种复杂的测量场景具有至关重要的意义。无论是在电子电路的设计、测试，还是故障排查等工作中，掌握示波器电流探头与衰减比的相关知识和操作技巧，都是电子工程师和技术人员必备的重要技能。
