罗氏线圈可以直接连接示波器进行测试吗?​

　　在电气测量领域，罗氏线圈凭借非接触测量、宽频响应等优势，成为电流检测的常用工具。而示波器作为信号观测的核心设备，与罗氏线圈的搭配使用能实现对电流信号的实时监测与分析。那么，罗氏线圈可以直接连接示波器进行测试吗?对于内置积分器的罗氏线圈而言，答案是肯定的，但在实际操作中，仍需了解诸多关键要点，才能确保测量的准确性与设备的安全性。

　　一、内置积分器罗氏线圈直接连接的可行性与优势

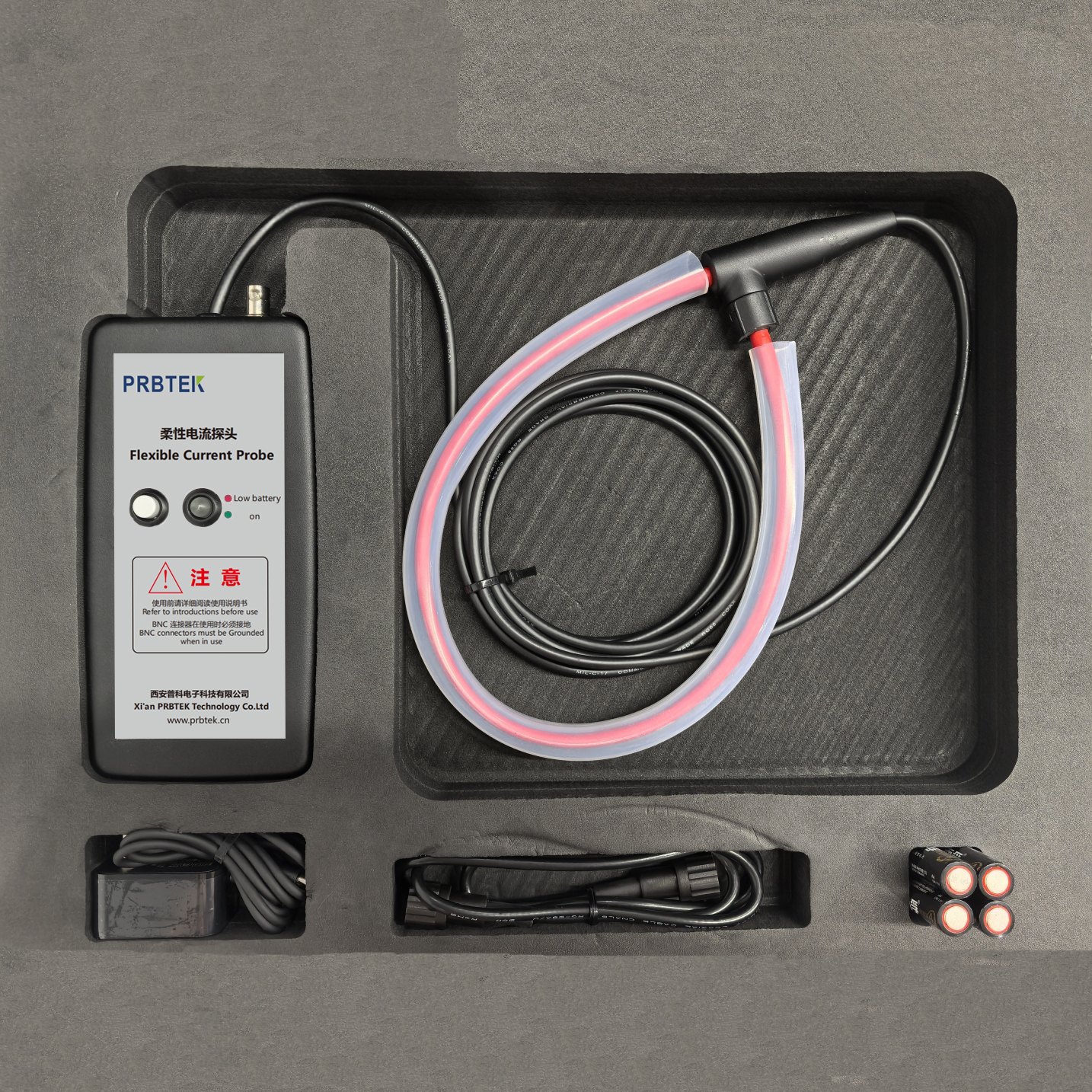

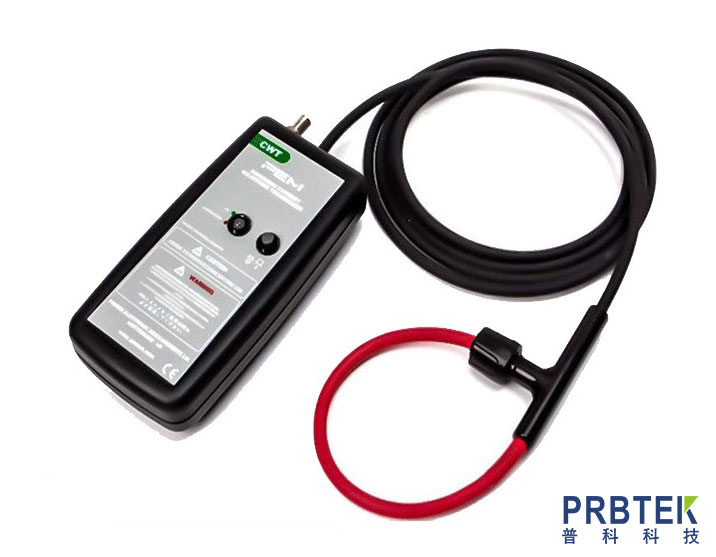

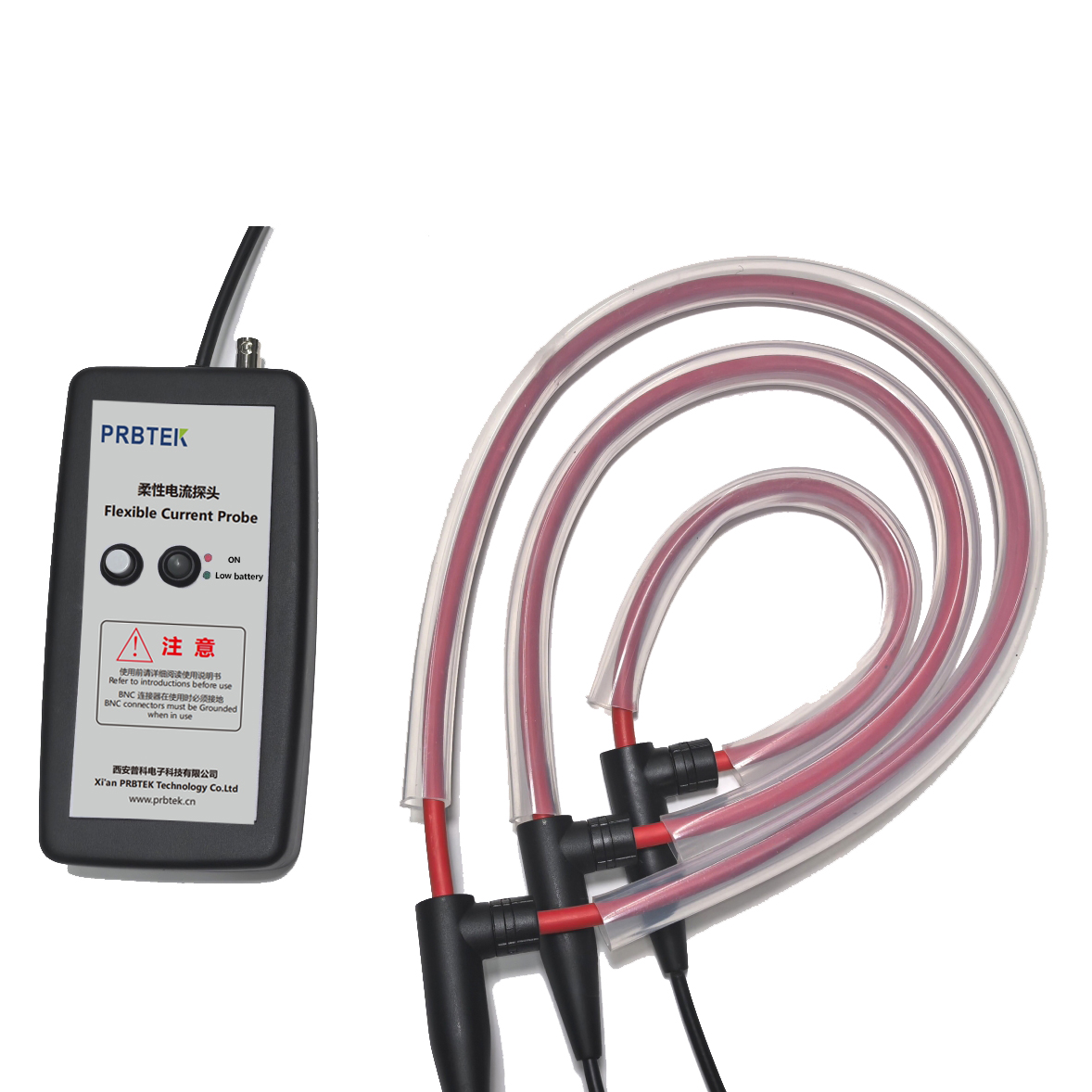

　　传统罗氏线圈输出的是与被测电流变化率成正比的微分信号，若直接连接示波器，示波器无法直接显示实际电流波形，且需要额外的积分电路对信号进行处理，这无疑增加了测量的复杂性和成本。而内置积分器的罗氏线圈从根本上解决了这一难题，它将积分运算集成于线圈内部，能够自动把微分信号转换为与被测电流成正比的电压信号。

　　这一特性使得罗氏线圈与示波器的直接连接成为可能。当两者直接相连时，示波器无需再进行复杂的积分运算，可直接显示直观的电流波形，极大地简化了测量流程。对于技术人员来说，降低了操作门槛，无需深入掌握复杂的信号处理知识，就能快速完成电流信号的测量与分析。

　　同时，内置积分器通常还具备信号放大功能。罗氏线圈输出的原始信号往往较为微弱，尤其是在测量较小电流时，微弱的信号不仅难以观测，还容易受到噪声干扰，导致测量误差增大。而内置积分器的放大作用，能够有效提升信号强度，减少信号衰减，增强信号的抗干扰能力，确保测量结果的准确性。此外，它还能优化罗氏线圈与示波器之间的阻抗匹配，降低因阻抗不匹配造成的信号失真风险，进一步提高测量系统的整体性能。

　　二、直接连接的操作步骤

　　(一)设备检查与准备

　　在进行连接操作前，对罗氏线圈和示波器进行全面检查至关重要。对于罗氏线圈，要仔细查看其外观是否存在破损、变形等物理损伤，因为这些损伤可能会影响线圈的电磁感应性能，进而导致测量误差。同时，检查连接线是否完好，有无破皮、断裂等情况，确保信号传输的通路畅通。若内置积分器需要外部供电，要确认供电电源正常，电压、电流参数符合要求，防止因供电异常导致积分器无法正常工作。

　　对于示波器，应检查各个通道是否能正常响应，可通过输入标准信号进行测试。确认示波器的校准是否在有效期内，校准过期可能会导致测量数据出现偏差，影响测量结果的准确性。只有确保罗氏线圈和示波器都处于良好的工作状态，才能为后续的准确测量奠定基础。

　　(二)接口适配与连接

　　罗氏线圈的输出接口类型多样，常见的有 BNC 接口。在连接时，需根据罗氏线圈的实际接口类型，选择与之匹配的连接线。若接口不匹配，可使用合适的转接头进行转换，但要注意转接头的质量和性能，避免因转接头引入额外的信号损耗或干扰。

　　此外，为了进一步优化测量效果，若示波器支持，可选用高输入阻抗的 10X 探头。10X 探头的输入阻抗通常为 10MΩ，相比普通探头，它对罗氏线圈输出信号的影响更小，能够减少信号的衰减和失真，使测量结果更加准确可靠。将罗氏线圈的输出端通过连接线与示波器的通道接口牢固相连，连接过程中要确保插头完全插入并旋紧，避免因接触不良导致信号丢失或出现干扰杂波。

　　(三)参数设置与调试

　　连接完成后，打开示波器，进入操作界面进行参数设置。垂直刻度的设置需依据预估的被测电流大小，若被测电流较大，应将垂直刻度设置为较大的电压值，以便在示波器屏幕上完整显示电流波形;若电流较小，则需减小垂直刻度，提高测量的分辨率。

　　时基的设置要根据被测电流的频率特性，对于高频电流信号，需将时基设置为较短的时间单位，以准确捕捉信号的快速变化;对于低频信号，则可设置较长的时间单位。触发方式的选择也至关重要，合适的触发模式能够稳定显示波形，一般对于周期性电流信号，边沿触发较为常用。完成参数设置后，可先进行简单的调试，观察示波器显示的波形是否正常，若不正常，需进一步检查连接和参数设置是否存在问题。

　　三、直接连接测试的注意事项

　　(一)量程匹配与过载风险防范

　　尽管内置积分器的罗氏线圈具备一定的信号处理能力，但它仍有量程限制。在测量前，必须对被测电流大小进行大致估算，选择量程合适的罗氏线圈。若无法预估电流大小，应先从大量程开始测量，再根据实际情况逐步调整至合适量程。一旦被测电流超过罗氏线圈和内置积分器的量程范围，不仅会导致信号失真，无法获取准确的测量数据，还可能因过大的电流对设备造成不可逆的损坏，影响设备的使用寿命。因此，量程匹配和过载风险防范是直接连接测试中不可忽视的重要环节。

　　(二)校准与补偿确保测量精度

　　即使是性能优良的内置积分器罗氏线圈，在长时间使用后或进行高精度测量时，也需要进行校准。校准可使用标准电流源，通过将标准电流输入罗氏线圈，对比示波器显示的测量值与标准值之间的差异，对测量系统进行调整和修正，确保测量结果的准确性。

　　此外，连接线缆的长度、分布电容等因素会对信号传输产生一定影响，可能导致信号出现延迟、畸变等问题。因此，必要时需在示波器上进行相应的补偿设置，如调整探头补偿电容等参数，优化信号质量，使测量结果更加真实可靠。定期校准和合理补偿是保证测量精度的关键措施。

　　(三)电磁干扰防护保障测量可靠性

　　罗氏线圈和示波器都属于精密电子测量设备，极易受到外界电磁干扰的影响。在连接和测量过程中，应尽量将设备远离强电磁干扰源，如大功率电机、变压器、无线通信设备等。同时，使用具有良好屏蔽性能的连接线缆，并确保线缆的屏蔽层良好接地，这样可以有效阻挡外界电磁干扰进入测量系统，减少干扰对测量信号的影响，避免出现测量误差或波形畸变，保证测量工作的顺利进行。电磁干扰防护是确保测量可靠性的重要保障。

　　内置积分器的罗氏线圈可以直接连接示波器进行测试，这种连接方式具有操作简便、测量高效等优势。但在实际应用中，必须严格遵循操作规范，注意量程匹配、校准补偿和电磁干扰防护等关键要点，才能充分发挥两者的性能优势，实现准确、可靠的电流测量。无论是在工业生产中的电流监测，还是在科研实验中的数据采集，掌握这一技术都具有重要的现实意义。
