射频测试线缆的工作原理：从信号传输到损耗控制

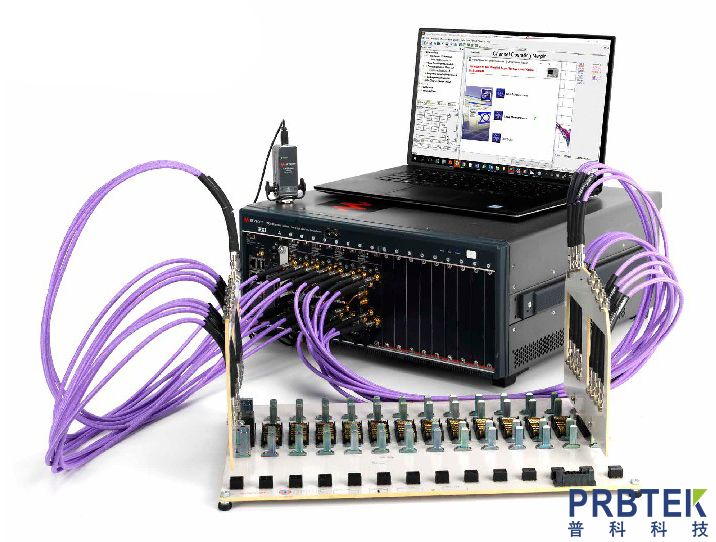

　　射频测试线缆是射频(RF)测试和测量中不可或缺的组件，广泛应用于通信、雷达、卫星、医疗设备等领域。其核心功能是高效、稳定地传输射频信号，同时尽可能减少信号损耗和失真。本文将深入探讨射频测试线缆的工作原理，从信号传输到损耗控制，帮助读者更好地理解其技术细节。

　　一、射频测试线缆的基本结构

　　射频测试线缆通常由以下几个部分组成：

　　1.内导体(Inner Conductor)

　　内导体是信号传输的核心部分，通常由高导电率的材料(如铜或银)制成。其直径和材料的选择直接影响线缆的阻抗和信号传输效率。

　　2.绝缘层(Dielectric Layer)

　　绝缘层包裹在内导体外部，用于隔离内导体和外导体。常见的绝缘材料包括聚乙烯(PE)、聚四氟乙烯(PTFE)等。绝缘层的介电常数和厚度会影响线缆的阻抗和信号传播速度。

　　3.外导体(Outer Conductor)

　　外导体通常由编织铜线或铝箔制成，起到屏蔽作用，防止外部电磁干扰(EMI)影响信号传输。外导体的质量和覆盖率直接影响线缆的屏蔽性能。

　　4.护套(Jacket)

　　护套是线缆的最外层，用于保护内部结构免受物理损伤和环境侵蚀。护套材料通常为PVC、聚氨酯(PU)等，具有良好的耐磨性和耐化学性。

　　二、信号传输原理

　　射频信号在测试线缆中的传输主要依赖于电磁波的传播。以下是信号传输的关键原理：

　　1.阻抗匹配

　　射频测试线缆的典型阻抗为50欧姆或75欧姆。阻抗匹配是确保信号高效传输的关键。如果线缆与连接设备的阻抗不匹配，会导致信号反射，从而降低传输效率。

　　2.电磁波传播

　　射频信号以电磁波的形式在线缆中传播。内导体和外导体之间形成的电场和磁场共同作用，实现信号的传输。

　　3.传播速度

　　信号的传播速度取决于绝缘层的介电常数。传播速度通常以光速的百分比表示，例如PTFE绝缘层的传播速度约为光速的69%。

　　三、信号损耗的来源与控制

　　在射频信号传输过程中，信号损耗是不可避免的。以下是主要的损耗来源及其控制方法：

　　1.导体损耗(Conductor Loss)

　　导体损耗主要由内导体和外导体的电阻引起。高频信号在导体表面产生“趋肤效应”，导致电流集中在导体表面，增加电阻。

　　控制方法：使用高导电率材料(如银)或增加导体直径。

　　2.介质损耗(Dielectric Loss)

　　介质损耗由绝缘层的介电损耗引起。高频信号会使绝缘材料中的分子发生极化，消耗能量。

　　控制方法：选择低介电常数和低损耗因子的绝缘材料，如PTFE。

　　3.辐射损耗(Radiation Loss)

　　辐射损耗由外导体屏蔽不完善引起，导致信号能量泄漏到外部环境中。

　　控制方法：提高外导体的覆盖率和使用多层屏蔽结构。

　　4.反射损耗(Reflection Loss)

　　反射损耗由阻抗不匹配引起，导致信号反射。

　　控制方法：确保线缆与连接设备的阻抗匹配，并使用高质量的连接器。

　　四、射频测试线缆的性能指标

　　1.频率范围(Frequency Range)

　　射频测试线缆的频率范围决定了其适用的应用场景。高频线缆通常采用低损耗材料。

　　2.插入损耗(Insertion Loss)

　　插入损耗表示信号在线缆中传输时的能量损失，通常以dB/m为单位。

　　3.驻波比(VSWR)

　　驻波比反映了阻抗匹配的程度，VSWR越接近1，匹配越好。

　　4.屏蔽效能(Shielding Effectiveness)

　　屏蔽效能表示线缆对外部干扰的抑制能力，通常以dB为单位。

　　五、应用场景与选型建议

　　1.通信设备测试

　　选择低损耗、高屏蔽效能的线缆，确保测试结果的准确性。

　　2.高频测量

　　高频测量需要宽频带、低插入损耗的线缆，如PTFE绝缘的线缆。

　　3.恶劣环境

　　在高温、高湿或化学腐蚀环境中，选择耐候性强的护套材料。

　　六、总结

　　射频测试线缆的工作原理涉及信号传输、阻抗匹配和损耗控制等多个方面。通过优化材料选择、结构设计和制造工艺，可以有效提高线缆的性能，满足不同应用场景的需求。在实际使用中，用户应根据具体需求选择合适的线缆，并注意安装和维护，以延长线缆的使用寿命并确保测试结果的准确性。
