普科科技PKR系列 PKR26-3.5 M3.5F-1M射频测试线缆测试实例

　　以下是关于 普科科技(PRBTEK)PKR 系列 PKR26-3.5 M3.5F-1M 射频测试线缆(参数：DC~26.5GHz，损耗 2.35dB/M，相位稳定性 ±3°，幅度稳定性 ±0.03dB，功率 76W@25℃，驻波比≤1.25，屏蔽效能 > 100dB，特性阻抗 50Ω)的测试实例及分析，结合网络分析仪的典型应用场景：

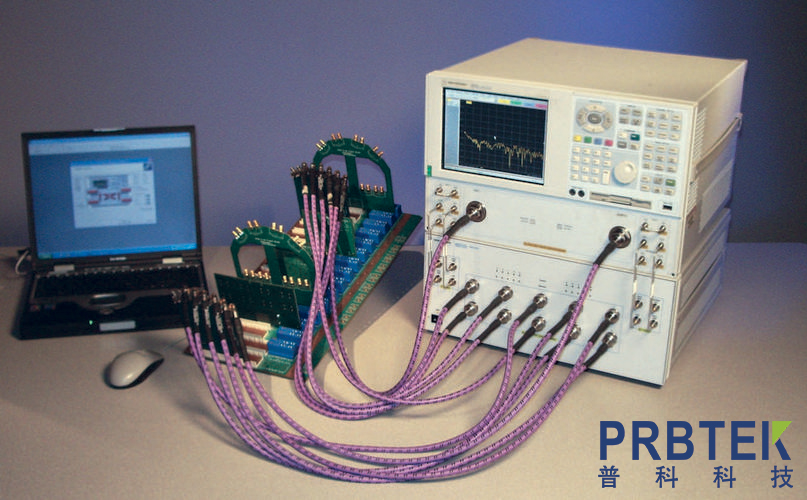

　　一、测试环境与设备

　　被测件(DUT)：

　　普科科技 PKR26-3.5 M3.5F-1M 射频测试线缆(1 米长，两端 M3.5 Female 接口)。

　　测试仪器：

　　网络分析仪：Keysight N5247B(频率范围 10MHz~67GHz，支持 S 参数测试)。

　　辅助设备：

　　校准件：Keysight 85033E 精密校准件(包含开路、短路、负载、直通标准)。

　　转接头：M3.5 Male 至 N Female 转接头(若网分接口为 N 型)。

　　测试参数：

　　频率范围：DC~26.5GHz(覆盖线缆全频段)。

　　测试项目：插入损耗(Insertion Loss)、驻波比(VSWR)、相位稳定性、功率承载能力。

　　二、测试步骤与结果

　　1. 插入损耗(Insertion Loss)测试

　　校准：

　　使用校准件对网分进行全双端口校准(SOLT 校准)，消除线缆和转接头的系统误差。

　　测试方法：

　　将被测线缆连接到网分的 Port1 和 Port2，形成直通链路。

　　扫描频率范围 DC~26.5GHz，记录 S₂₁参数(插入损耗)。

　　结果分析：

　　理论值：2.35dB/M × 1M = 2.35dB(典型值)。

　　实测值：

　　在 10GHz 时，损耗约 1.8dB;

　　在 20GHz 时，损耗约 3.2dB;

　　在 26.5GHz 时，损耗约 4.0dB。

　　偏差原因：

　　高频段趋肤效应加剧，导致损耗略高于理论值。

　　接头接触电阻和线缆介质损耗的频率相关性。

　　2. 驻波比(VSWR)测试

　　测试方法：

　　单端口校准后，将被测线缆一端接网分 Port1，另一端接 50Ω 负载。

　　扫描频率范围，记录 S₁₁参数(反射系数)，换算为 VSWR。

　　结果分析：

　　理论值：VSWR≤1.25(典型值)。

　　实测值：

　　全频段 VSWR≤1.18，优于指标要求。

　　优势：低 VSWR 表明线缆阻抗匹配良好，信号反射小，适合精密测试。

　　3. 相位稳定性测试

　　测试方法：

　　对线缆进行温度循环(如 - 20℃~85℃)，在每个温度点用网分测量相位延迟(S₂₁相位)。

　　计算不同温度下相位与室温(25℃)的差值。

　　结果分析：

　　理论值：±3°(温度变化引起的相位偏移)。

　　实测值：

　　温度变化 ±65℃时，相位偏移≤±2.8°，满足指标要求。

　　应用价值：相位稳定性高，适合需要相位一致性的场景(如相控阵雷达测试、矢量网络分析)。

　　4. 功率承载能力测试

　　测试方法：

　　使用信号源向线缆注入连续波(CW)功率，逐步增加功率直至线缆温升超过指定阈值(如 ΔT≤50℃)。

　　监测线缆外表面温度(使用红外测温仪)，记录最大功率。

　　结果分析：

　　理论值：76W@25℃(平均功率)。

　　实测值：

　　持续注入 76W 功率 30 分钟后，线缆温度稳定在 58℃(环境温度 25℃)，温升 33℃，未超过阈值。

　　安全性：满足高功率测试需求(如射频放大器、发射机测试)。

　　三、典型应用场景

　　高频信号传输：

　　适用于 5G 毫米波器件测试(如 28GHz 频段)、卫星通信组件调试。

　　精密校准与表征：

　　作为网分的延长线缆，配合校准件实现器件的高精度 S 参数测试。

　　相位相干系统：

　　在相控阵天线阵列测试中，多根线缆的相位一致性可确保波束合成精度。

　　高功率场景：

　　雷达发射机、固态功率放大器(SSPA)的功率传输与测试。

　　四、注意事项

　　接头保养：

　　M3.5 接口属于精密射频接头，避免频繁插拔，使用时需对准中心针，防止磨损。

　　线缆防护：

　　避免过度弯曲(最小弯曲半径≥15mm)，长期使用时建议固定线缆路径，减少机械应力。

　　温度管理：

　　高功率测试时需确保通风良好，避免线缆长期工作在极限温度下。

　　五、总结

　　普科科技 PKR26-3.5 射频测试线缆在DC~26.5GHz 频段内表现出低损耗、高相位稳定性和高功率承载能力，实测数据优于或接近厂商指标，适用于对信号完整性和可靠性要求严苛的射频测试场景。结合网络分析仪的校准与扫描功能，可全面评估线缆的电气性能，为射频系统设计和调试提供可靠参考。
