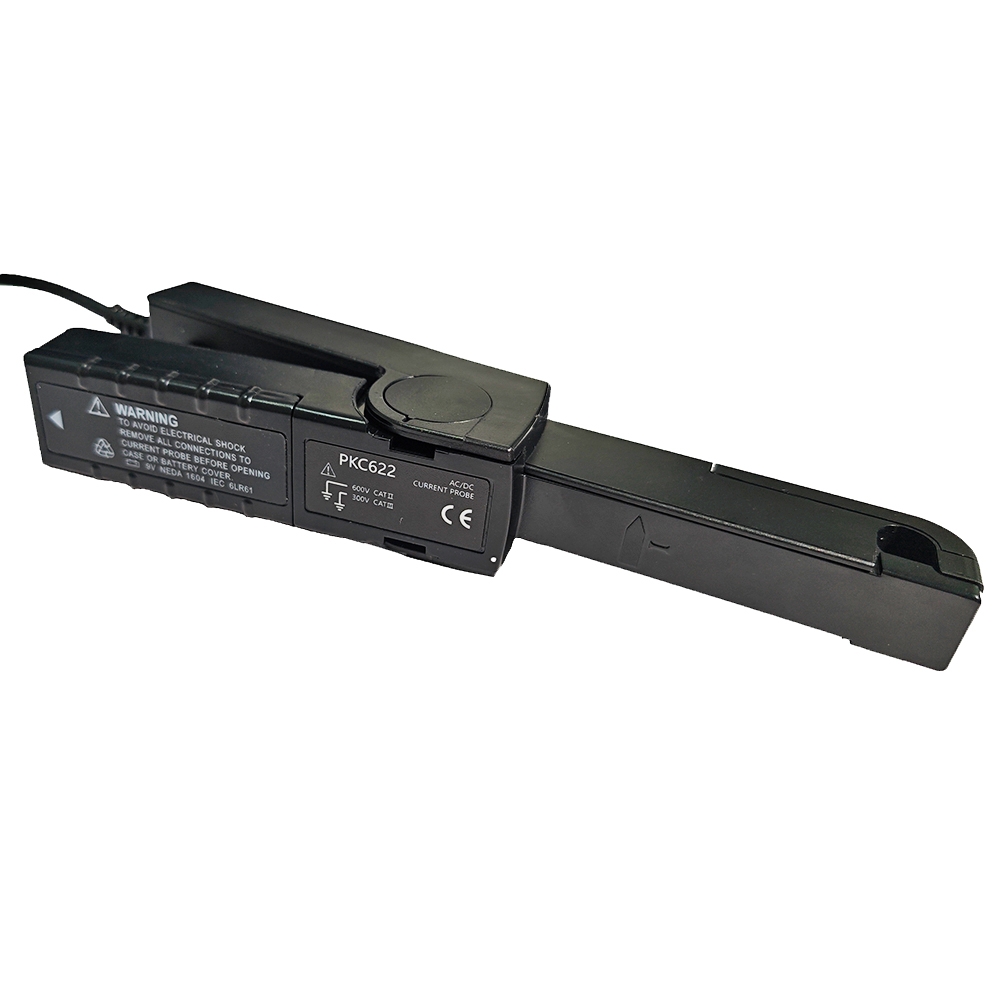

普科PKC622交直流电流探头在工业变频器整机调试与现场故障排查中的应用

某自动化设备厂商，生产 380V 三相异步电机变频器，额定输出电流 0‑70A，开关频率 8‑20kHz。在产线老化测试与客户现场售后阶段，频繁遇到两类问题：①整机带载运行时报随机过流保护，实验室复现困难；②电机温升超标，无法定位是谐波损耗、接地漏电流还是三相不平衡导致。现场测试环境复杂，没有稳定外接供电插座，需要探头可以脱离适配器独立工作；测量对象包含直流母线、PWM 输出交流，要求交直流均可测；带宽覆盖工频到 20kHz 开关谐波即可，不需要 MHz 级高频带宽，追求高性价比。选用普科PKC622（DC‑100kHz，100Apk，电池供电）交直流电流探头完成实验室验证 + 现场故障复现排查。

二、被测对象与设备配置

被测设备：三相 380V/55kW 变频器，驱动 30kW 异步电机；

核心测试探头：PKC622 交直流电流探头；

配套仪器：四通道通用示波器；

配件：9V 碱性电池、BNC 输出线缆。

关键产品参数匹配

带宽 DC‑100kHz，覆盖变频器开关频率以及主要谐波分量；

双量程：10A（100mV/A）、100A（10mV/A）；

9V 电池供电，无需外部电源，适合车间、客户现场无插座工况；

钳口最大 11.8mm，可以直接夹住电机动力电缆单根相线；

过载红灯指示，脉冲尖峰超限也会报警，避免错过偶发故障信号。

三、现场测试实施过程

步骤 1：探头前期检查

装入全新 9V 碱性电池，开关拨到 100A 档位，电源指示灯为绿色；如果灯熄灭，代表电池电压低于 6.5V，必须更换电池。钳口开合顺滑，闭合后无缝隙。钳口空置，不夹持导线，旋转面板调零旋钮，示波器通道归零，消除地磁场、剩磁带来直流偏移。示波器输入阻抗设置 1MΩ，DC 耦合模式。

注意：示波器不能设置 50Ω，会造成测量幅值整体偏小。

步骤 2：实验室模拟带载测试

分别夹住变频器输出 U/V/W 三相动力线，每一相单独测量，不要多根导线同时放入钳口；导线置于钳口中心位置。

100A 量程，示波器设置对应 10mV/A 换算；电机分别运行 20%、50%、100% 额定负载，采集三相电流波形。

测试结果：三相电流幅值出现明显不一致，B 相存在周期性尖峰脉冲电流；读取波形发现 PWM 输出存在畸变，确认 IGBT 驱动回路存在阻抗不一致。调整驱动电阻参数，三相不平衡度由 12% 下降至 2.5%，电机稳态温升下降 7K。

切换 10A 量程，测量变频器散热风扇、辅助电源支路小电流，评估辅助回路功耗。

步骤 3：客户现场复现随机过流故障

客户现场控制柜内部没有 AC 插座，PKC622 依靠电池供电，直接到现场控制柜内测量。复现设备 “低速重载随机报过流保护” 现象：示波器单次触发模式捕捉故障瞬间波形。发现并不是稳态电流过载，而是每次载波切换时刻出现短时 110A 脉冲尖峰，超过探头 100A 量程，探头红色过载灯闪烁，印证瞬态尖峰触发硬件过流保护。定位根因：功率线缆过长，寄生 LC 振荡产生尖峰；现场增加 RC 吸收网络，尖峰被抑制，过流保护不再误触发。

四、测试结论与案例价值

PKC622 电池供电特性，完美适配工业现场售后、产线老化工位，摆脱供电线缆束缚；

DC‑100kHz 带宽足够完成变频器、电机驱动器的工频、开关频率谐波分析；双量程兼顾大功率相线大电流和辅助回路小电流；

过载指示灯可以捕捉偶发、短时脉冲超限，解决传统万用表只能测有效值看不到瞬态尖峰的痛点；

相比高频探头，成本更低，适合大批量产线工位配置；

局限：不适合 MHz 级别高频开关尖峰测量，开关频率高于 100kHz 的设备，需要升级更高带宽探头。

五、使用注意事项

每次更换量程、改变安装位置，必须重新调零；

电池长期不用取出，防止漏液损坏探头；

禁止测量裸带电导体，避免触电；

最大共模电压 600Vrms，不可超过规格使用。
