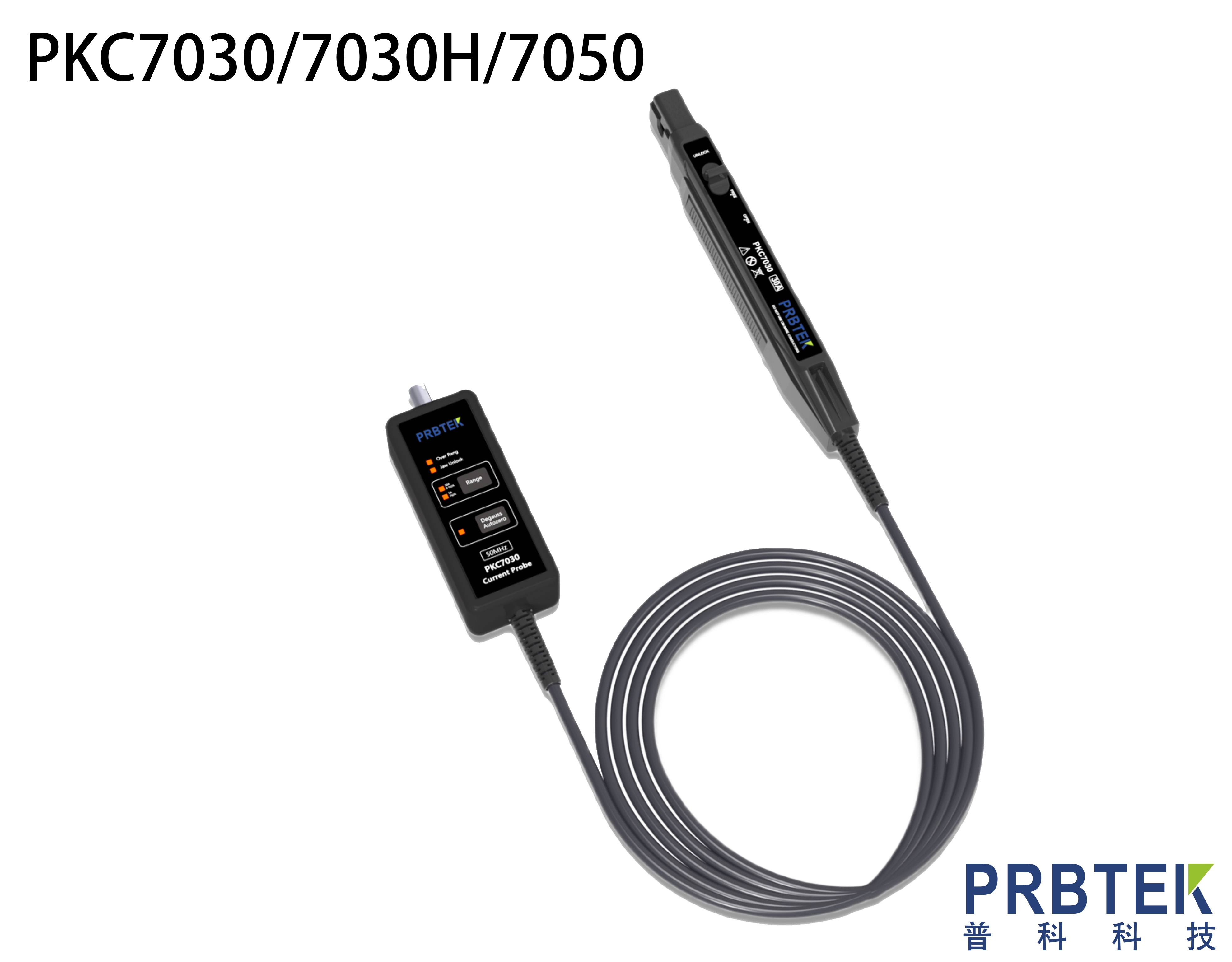

普科PKC7030H高频电流探头在开关电源功率电流测试中的应用

快充电源、服务器小电源、逆变器高频功率环路研发，需要精准测量功率 MOS、电感、变压器原边交直流高频电流：电流上升沿纳秒级，频率最高百 MHz，普通低频电流探头带宽不足，波形边沿严重钝化，无法分析开通损耗、磁芯饱和、尖峰电流。PKC7030H（30A 峰值 / 120MHz）高频交直流电流钳，带宽覆盖开关电源主流载波频率，双量程适配 mA 级微小驱动电流与 30A 峰值功率电流，是高频功率环路电流测试核心工具。

二、产品核心适配优势

超高带宽 120MHz，上升沿≤3ns：远超常规 100kHz 低频钳，完整还原 MOS 开通尖峰、电感高频纹波、变压器脉冲电流，无波形失真。

双量程精密测量：5A（1V/A，1mA 分辨率）测驱动、辅助绕组小电流；30A（0.1V/A，10mA 分辨率）测主功率回路峰值电流，全量程 DC 精度 ±1%。

自动消磁调零：每次测量前一键消磁，消除磁芯剩磁带来的直流偏移，交直流同步精准测量；过载声光报警，超量程提示保护磁芯。

极小 5mm 钳口：可直接夹住 0406、0805 贴片电感、细漆包变压器引线，无需拆解样机即可在线测量；

高耐流降额曲线：低频 30Arms 连续测量，高频自动降额适配脉冲工况，适配开关电源间歇脉冲电流场景；DC12V 适配器稳定供电，长期测试无漂移。

三、完整测试实施方案

（一）前期仪器配置

示波器带宽≥120MHz，输入阻抗强制 1MΩ（50Ω 负载会大幅衰减电流波形）；

PKC7030H 配套 12V 电源适配器、BNC 同轴输出线；

前置检查：钳口闭合无缝隙，线缆无弯折破损，适配器供电绿灯正常。

（二）标准操作流程

接线与上电

BNC 线接入示波器通道，适配器接通市电供电；确认钳口完全推至 LOCK 锁定状态，钳口解锁会直接导致测量失效。

消磁调零（关键步骤）

钳口空置、不夹持任何导线，按下【Degauss Autozero】消磁按键，等待 5s 消磁完成，蜂鸣两声代表零位校准成功；更换量程、更换测试样机后必须重新调零。

量程匹配选择

小电流场景（驱动、辅助电感、采样电阻支路）：5A 1V/A 档位；示波器刻度 1V/div 对应 1A 电流；

主功率回路（MOS 原边、输出电感）：30A 0.1V/A 档位；示波器刻度 1V/div 对应 10A 电流。

夹持规范

被测导线居中穿过钳口，电流箭头与导线电流流向保持一致，反向波形会反向；多根并行导线需单独单根夹持，避免磁场抵消误差。

（三）三大高频电源核心测试场景

场景 1：MOS 管原边开关电流测试

量程 30A，关闭示波器带宽限制，完整捕捉开通尖峰、平台电流、关断拖尾；

测试目的：测算开通 / 关断损耗，判断磁芯是否饱和，优化限流电阻、RC 吸收电路；

注意：高频 10MHz 以上连续大电流需对照降额曲线，缩短连续测量时间，防止探头过热。

场景 2：输出电感高频纹波电流

快充电源输出纹波直接影响 EMC 与输出噪声，5A 档位，示波器开启适当带宽限制，观测 MHz 级三角纹波，计算纹波电流有效值，匹配输出电容容值选型。

场景 3：隔离驱动微小驱动电流

驱动回路电流仅数百 mA，选用 5A 高灵敏档位，消磁后精准测量驱动充放电电流，评估驱动芯片功耗、驱动回路阻抗匹配。

（四）故障排查与长期使用规范

波形幅度偏小：检查示波器是否误设 50Ω 输入、钳口未完全锁定、导线未居中；

直流零点漂移：重新执行消磁调零，远离变压器、大功率电感等强磁场设备；

保养要求：钳口接触面禁止刮擦，灰尘用防静电软布轻擦；禁止拖拽钳头线缆；长期不用断电收纳；

质保提示：探头主体三年质保，每年校准一次保证 ±1% 测量精度。

四、方案落地价值

高频测试全覆盖：120MHz 带宽解决低频电流钳无法观测高频开关尖峰痛点，精准支撑损耗、EMI、磁饱和分析；

微小 / 大电流通用：双量程兼顾驱动弱电流与主功率峰值电流，一台探头覆盖电源全回路电流测试；

无损在线测量：5mm 微型钳口无需拆焊导线，样机不用破坏即可在线测试，大幅缩短调试周期；

设备复用性强：除开关电源外，可拓展用于变频器、电机驱动、光伏微型逆变器高频电流测试，实验室通用度高。
