PKC7030H电流探头+PKDV5161差分探头在工业SiC DC-DC变换器中的应用案例

一、项目背景与测试痛点

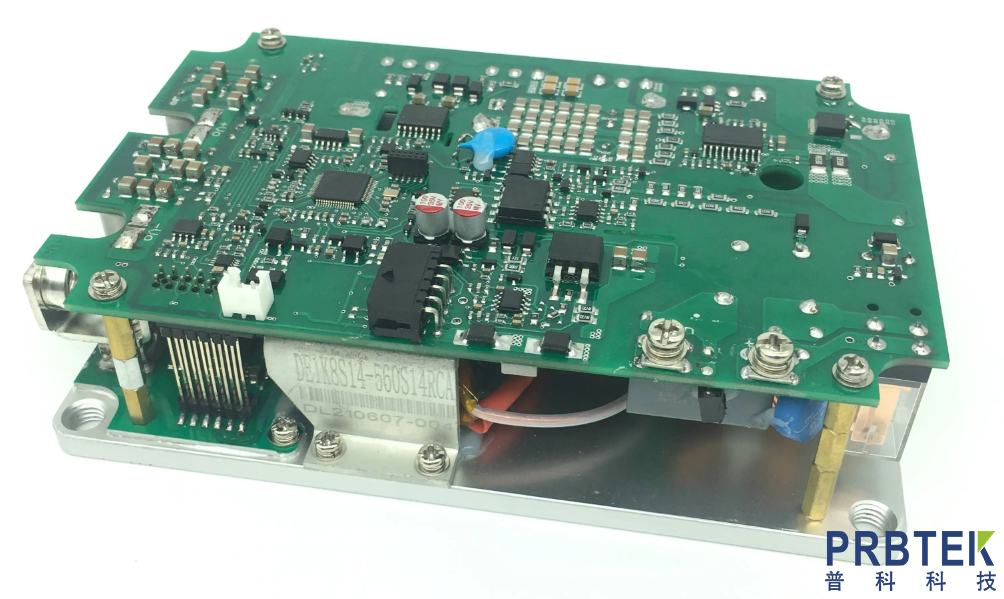

本次测试对象为工业储能专用20kW宽压SiC双向DC-DC变换器，该设备主要应用于工商业储能机柜、微电网稳压系统，输入电压范围200–800V，额定工作电流25A，采用全SiC MOS管拓扑设计，主打高效率、高频率、高耐压特性。

设备研发调试阶段，工程师遇到三大核心测试难题，常规测试设备无法满足精准测试需求：

1. 浮地高压测试难题：DC-DC变换器高低压侧完全电气隔离，功率器件源极无系统参考地，普通单端高压探头无法测量，强行接地易造成短路烧机、波形严重失真；

2. 瞬态损耗无法量化：SiC器件开关速度极快，ns级开通关断瞬态、高频电流尖峰难以被普通电流探头捕捉，无法精准计算开关损耗、导通损耗，难以定位整机效率偏低问题；

3. 共模干扰影响测试精度：设备高频工作时存在高强度共模噪声，普通测试探头抗干扰能力差，波形杂波多、数据漂移大，无法作为参数优化依据。

为解决以上问题，项目采用PKDV5161高压差分探头+PKC7030H高频电流探头组合方案，实现隔离浮地电压、高频瞬态电流同步采集，完成器件波形分析、损耗量化与电路参数优化。

二、测试仪器组合与核心适配优势

1、配套测试设备

核心采集设备：PKDV5161高压差分探头、PKC7030H高频交直流电流探头

辅助设备：数字示波器、可编程高压直流电源、大功率电子负载、温度巡检仪

2、两款探头核心适配优势

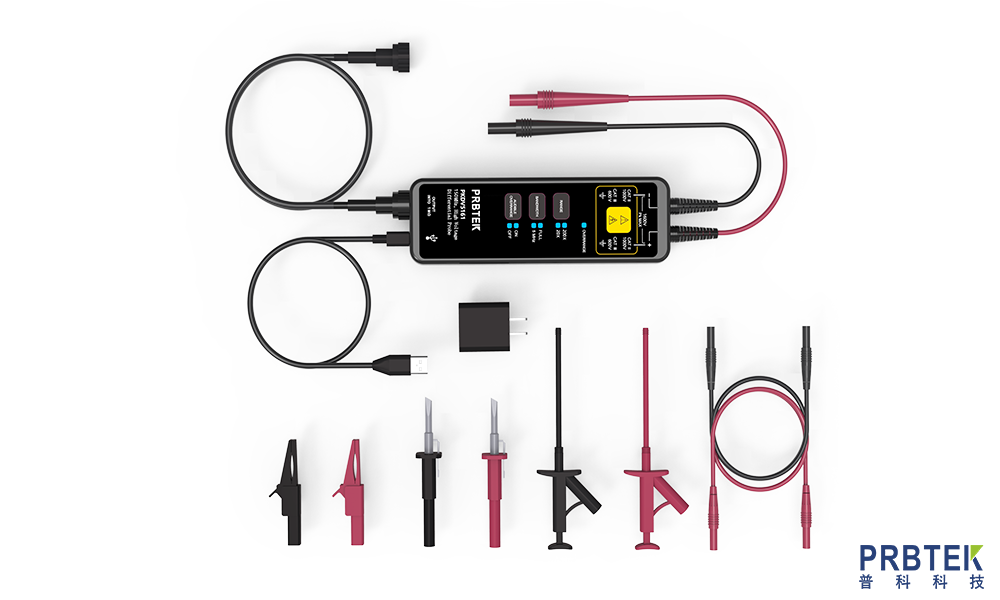

PKDV5161高压差分探头：搭载150MHz有效带宽，上升沿低至2.3ns，可完整还原SiC器件高频开关波形细节；支持20X/200X两档增益切换，最大差分测试电压1600Vpk，完全覆盖800V级DC-DC变换器高压工况；具备全电气隔离浮地测量能力，无需依赖示波器参考地，完美适配隔离拓扑电路测试；共模抑制比最高可达80dB，有效滤除高频共模干扰，波形纯净无杂波，测试精度稳定可控。

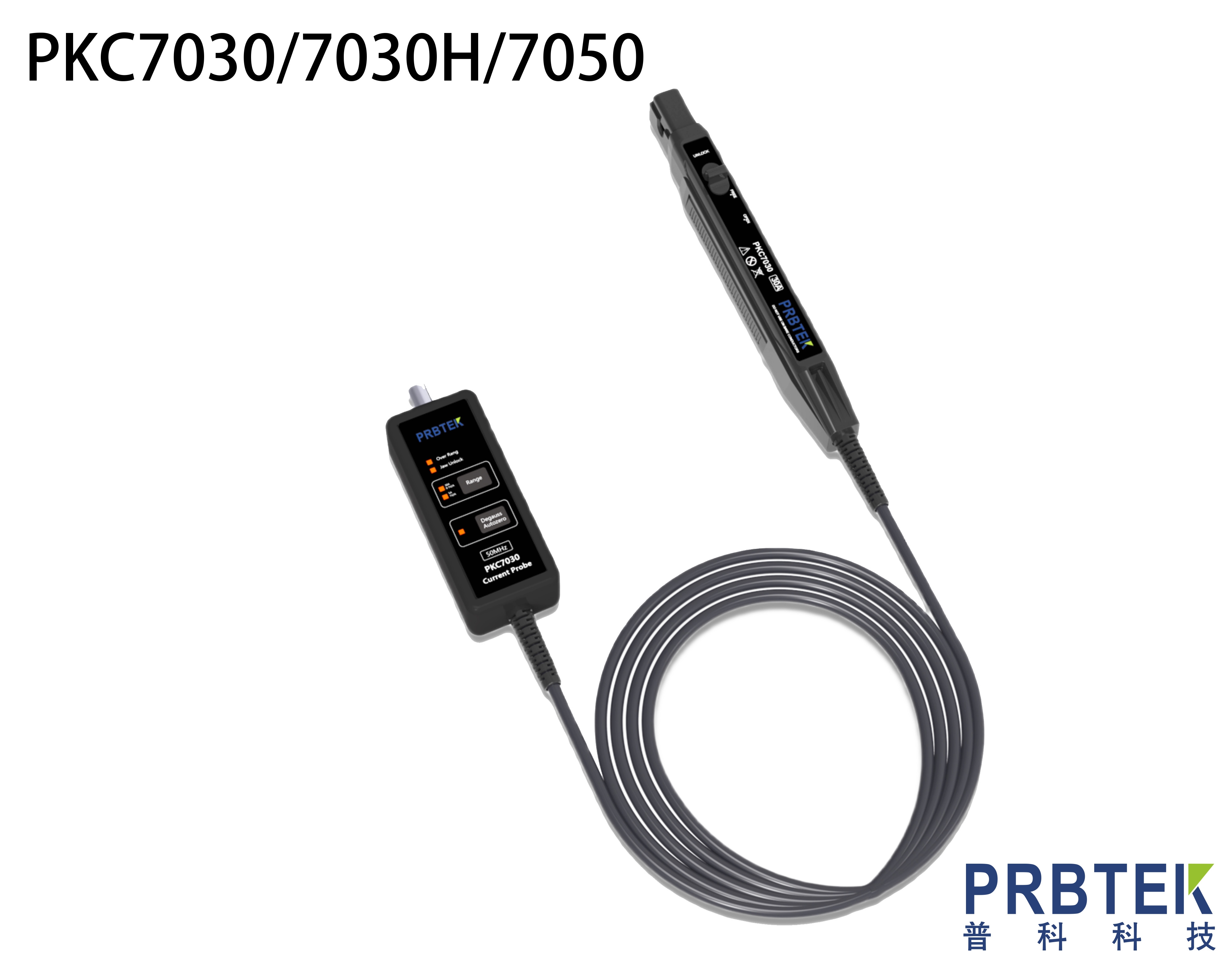

PKC7030H高频电流探头：DC-120MHz宽带覆盖，匹配SiC器件高频开关特性，可捕捉ns级瞬态电流尖峰、反向恢复电流；配备5A/30A双量程，适配设备轻载、半载、满载全工况测试；全量程±1%高精度测量，自带一键消磁、过流声光告警功能，杜绝剩磁误差与过流损坏风险；电压、电流采集带宽高度匹配，时序同步性极佳，可直接通过示波器运算瞬时功率与各类损耗。

组合核心价值：解决隔离电路无法测、高频波形测不准、损耗数据无依据三大行业痛点，实现高压浮地电压、高频瞬态电流同步精准采集，为电路参数优化、效率提升、稳定性整改提供完整数据支撑。

三、现场测试搭建与操作流程

1、PKDV5161差分电压测试接线

将差分探头正负探针分别对应连接SiC功率管漏极（D极）、源极（S极），全程悬空测试，不接任何参考地，规避地环路干扰与短路风险。根据设备800V高压工况，切换至200X高耐压档位，示波器对应设置200倍衰减比例，开启低通滤波功能，滤除高频杂波，测试前执行一键调零，消除零点偏移误差。

2、PKC7030H电流测试接线

将电流探头钳口卡入功率器件主电流回路母线，设备满载峰值电流约22A，选用30A大量程档位，兼顾测试精度与量程冗余。设备开机预热后执行一键消磁操作，消除探头剩磁带来的测量误差，BNC接口接入示波器对应通道，确保电流波形实时同步采集。

3、测试工况设置

模拟设备实际工作场景，设置输入电压600V，输出电压400V，分别测试25%轻载、50%半载、100%满载三种工况，稳定运行5分钟后采集各组电压、电流波形，记录开关尖峰、上升/下降沿、瞬态电流、损耗数据。

四、实测问题定位与数据对比

1、原始样机实测异常数据

通过探头组合精准采集波形后，发现设备存在多处核心问题：

① 电压波形：静态母线电压稳定602V，器件关断瞬间产生1080V高压尖峰，远超SiC器件900V耐压阈值，长期运行存在击穿损坏风险；开关波形伴随高频振铃，是设备EMI干扰超标的主要诱因；

② 电流波形：器件开通瞬态电流峰值达21.5A，电流上升沿过快，di/dt变化率过大，关断阶段存在明显反向恢复电流，加剧器件损耗发热；

③ 损耗数据：经示波器功率运算，单颗SiC器件单次开关损耗高达168μJ，整机高频开关损耗占比过高，满载工况下整机效率仅94.2%，未达到96%的设计标准。

2、故障根因分析

结合波形数据精准定位问题：设备功率回路寄生电感偏大，栅极驱动电阻参数偏小，导致开关速度过快、瞬态冲击过大；原有缓冲电路参数不匹配，无法有效抑制电压尖峰与高频振铃，最终造成损耗偏高、器件应力超标、EMI性能不佳。

五、整改优化与复测效果

1、针对性整改方案

基于实测数据优化电路参数：增大栅极驱动电阻、优化功率回路PCB走线减小寄生电感、重新匹配RC缓冲电路阻容参数，平衡开关速度与器件损耗。

2、整改后复测数据（同测试设备、同工况）

① 电压性能：器件关断尖峰降至820V，低于器件耐压阈值，高频振铃完全消除，波形平滑稳定；

② 电流性能：开通瞬态电流峰值降至18.3A，电流变化率趋于合理，反向恢复电流基本消除；

③ 损耗与效率：单器件开关损耗降至85μJ，损耗降幅超49%，设备满载效率提升至96.7%，完全达标设计要求；

④ 稳定性：全工况运行无异常波形，器件温升大幅降低，EMI电磁干扰顺利通过工业标准测试。

六、方案应用价值与适用场景

1、项目应用价值

本次PKDV5161+PKC7030H探头组合，完美解决了隔离式DC-DC变换器高压浮地测试、高频瞬态波形采集、损耗量化分析难题。相较于进口同类型探头，该组合性能指标持平，大幅降低测试设备采购成本；同时精准的实测数据大幅缩短研发整改周期，避免盲目调试，有效提升产品可靠性与市场竞争力。

2、通用适配场景

该测试方案可广泛适配各类高频电力电子设备测试：工业双向DC-DC变换器、光伏并网逆变器、储能变流器PCS、高压车载电源、高频开关电源等，可完成SiC/GaN宽禁带器件开关特性测试、损耗分析、EMI排查、电路参数优化等全场景研发与质检工作。
