普科PKC7030H电流探头在三相电机驱动电路相位差测量中的应用

一、应用背景与测试需求

在新能源汽车、工业变频器等设备的三相电机驱动系统中，**三相交流电的相位差精度直接决定电机运行效率与稳定性**——理想状态下，U、V、W三相电压与对应相电流的相位差应一致，且线电压间相位差需严格保持120°。某变频器厂商在研发过程中发现电机出现抖动、能耗偏高问题，怀疑是驱动电路中电压与电流的相位偏移超标，需通过精准测量定位问题。

测试核心需求：

测量三相驱动电路中，每相电压与对应相电流的相位差（目标误差≤±0.5°）；

验证三相线电压（U-V、V-W、W-U）间的相位差是否符合 120° 设计要求；

被测驱动电压峰值达 600V，需兼顾测量安全性与信号完整性。

选用设备：

相位测量核心：普科科技 PKC7030H 高频电流探头（DC-120MHz 带宽，支持 ±30A 量程）+ 普科 PKDV5351 高压差分探头（PKDV5000 系列，1000:1 衰减比，3500Vpk 最大输入）；

示波器：力科 WaveSurfer 62Xs（2GHz 带宽，5GS/s 采样率）；

辅助设备：三相可调电源、电机驱动板、无感电阻（用于电流采样校准）。

二、测试原理与探头选型依据

1. 相位差测量原理

相位差本质是两个同频率信号的时间偏移，计算公式为：Δφ = (Δt / T) × 360°其中，Δt 为两信号上升沿（或下降沿）的时间差，T 为信号周期。对于电机驱动电路，需同步采集每相的电压信号（如 U 相电压 Vu）与电流信号（如 U 相电流 Iu），通过示波器计算两者相位差，同时对比三相线电压的相位关系。

2. 普科探头选型核心逻辑

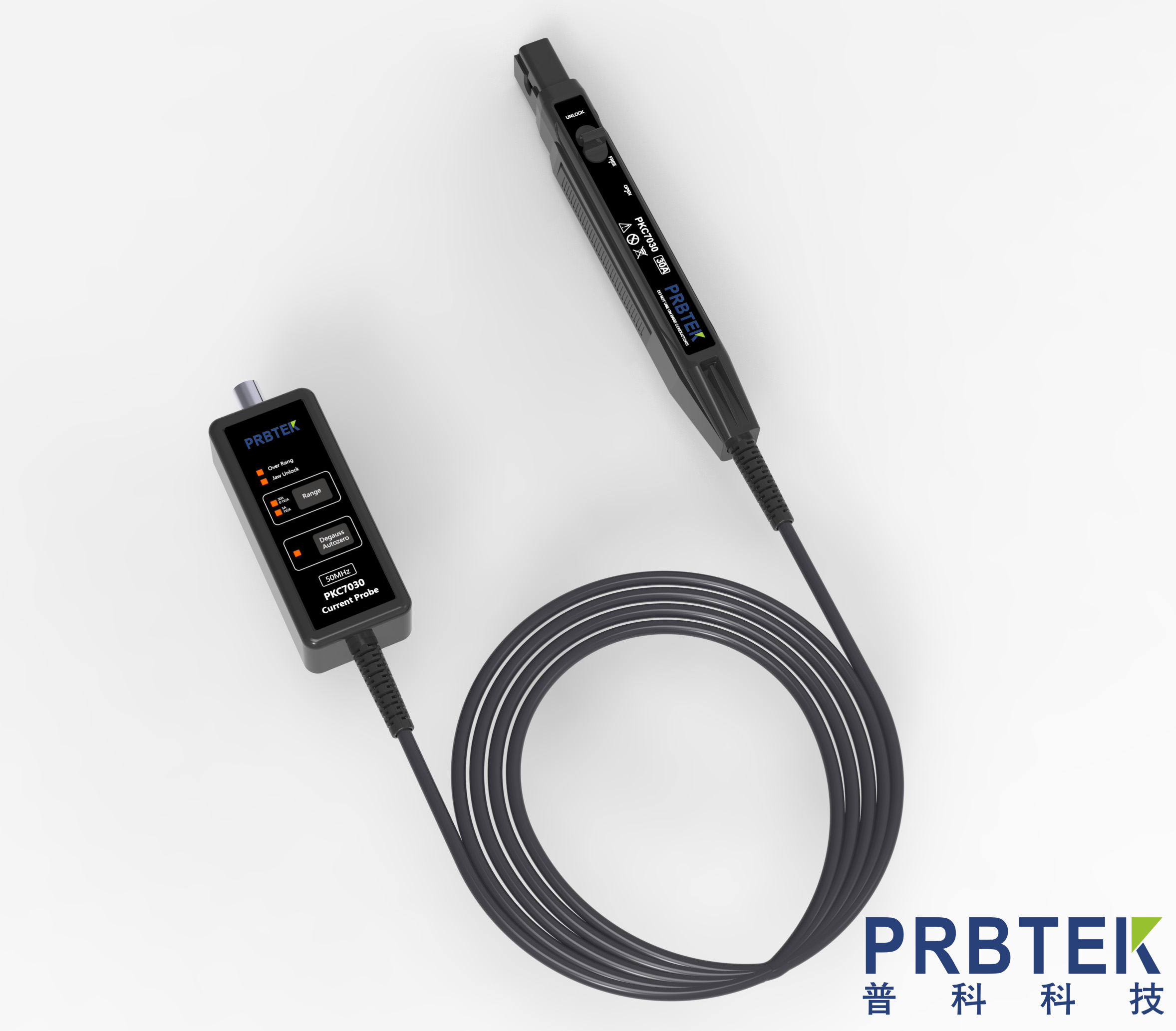

PKC7030H 电流探头：120MHz 宽频带完全覆盖电机驱动 PWM 载波信号（20kHz-100kHz），避免高频信号相位畸变；内置铁芯磁环设计，磁滞效应导致的相位延迟仅 0.3°（100kHz 时），经补偿后可忽略；±30A 量程适配电机工作电流范围，零位调整功能可消除静态偏移。

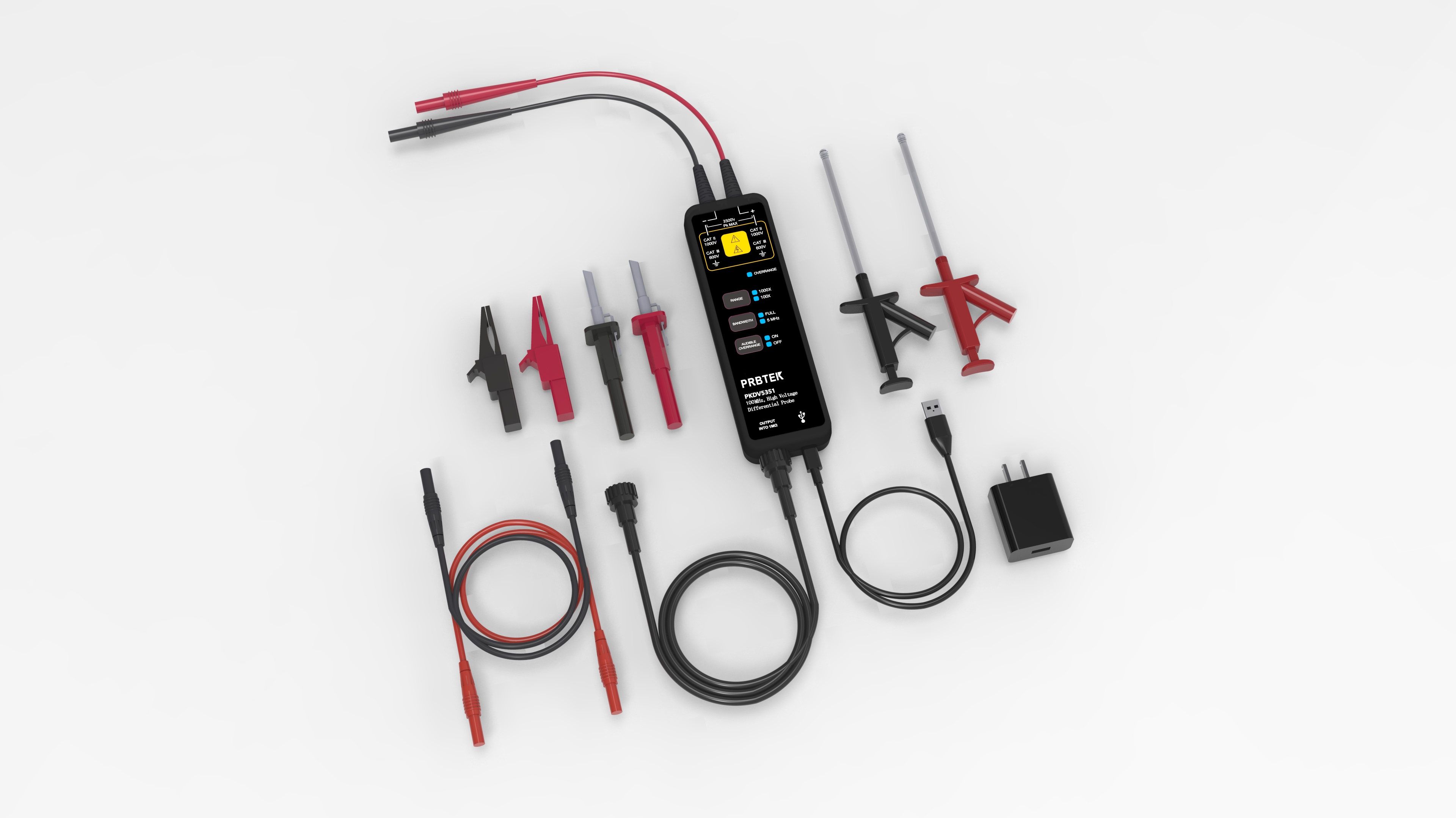

PKDV5351 高压差分探头：属于普科 PKDV5000 系列核心型号，专为中高压工业场景设计。3500Vpk 最大输入电压远超被测 600V 峰值，100MHz 带宽与 1000:1 衰减比完美匹配测试需求；差分输入阻抗 40MΩ/2.5pF，单端对地 20MΩ/5pF，高阻特性减少对被测电路的负载干扰；技术手册标注 100kHz 时相位延迟仅 0.18°，满足同步测量的相位一致性要求。

两者搭配优势：探头间相位响应特性匹配（均经过工厂校准），且均符合 CAT II/CAT III 安规标准，兼顾测量精度与工业场景安全性。

三、详细测试步骤

1. 测试系统搭建

电压测量：PKDV5351 探头正负输入端接驱动板每相输出端与参考点，开启 1000X 衰减模式，示波器输入阻抗设为 1MΩ；输入线双绞处理，避免 EMI 干扰，地线长度控制在 3cm 内。

电流测量：PKC7030H 探头居中夹套在每相电流输出线上，确保电流方向与探头标识一致，通过自带零位旋钮将空载电流偏移调至≤0.01A。

校准环节：将 PKC7030H 与无感电阻采样的电流信号对比，记录 20kHz、50kHz、100kHz 频率下的相位延迟值；PKDV5351 通过 USB 供电预热 20 分钟，按说明书完成零点校准，确保初始相位精度。

2. 示波器设置与测量流程

参数配置：采样率设为 1GS/s，时基调整至 10μs/div，触发方式选择 “边沿触发”（以 U 相电压上升沿为触发源）；

相位测量功能开启：在示波器中调用 “Phase” 测量选项，设置测量源为 “通道 1（Vu）- 通道 4（Iu）”，测量边沿为 “上升沿”，输出单位为 “度数”；

数据采集：分别采集电机空载、50% 负载、满载三种工况下的数据，每种工况记录 10 组有效数据，避免偶然误差；

三相对比：重复上述步骤，依次测量 V 相（Vv-Iv）、W 相（Vw-Iw）的相位差，同时切换测量源为线电压（如通道 1-Vu、通道 2-Vv），验证 U-V 线电压相位差。

3. 探头相位延迟补偿

根据普科探头技术手册与实测校准数据：

50kHz 频率下，PKC7030H 相位延迟为 0.3°，PKDV5351 相位延迟为 0.18°，总系统延迟 0.48°；

在示波器 “探头设置” 中分别输入两款探头的相位延迟值，系统自动对电压、电流信号进行同步修正，确保相位差计算精度。

四、测试结果与问题定位

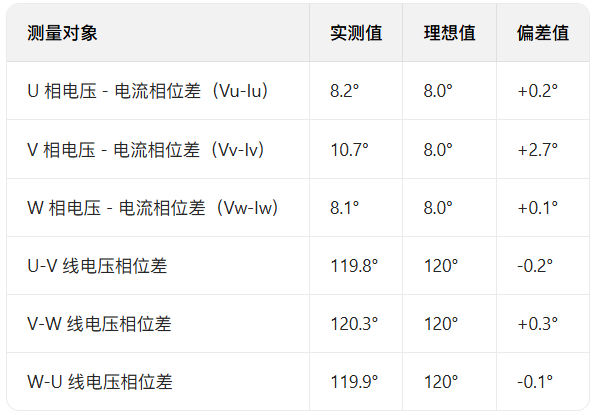

1. 关键测量数据（50% 负载工况）

2. 问题定位与验证

从数据可见：V 相电压与电流的相位差偏差达 2.7°，远超设计允许范围，这是导致电机抖动的核心原因。进一步排查发现，V 相驱动电路中的 IGBT 栅极电阻参数选型错误（偏大），导致电流响应滞后于电压。

3. 探头性能验证

将整改后的驱动板复测，V 相相位差修正为 8.3°（偏差 + 0.3°），三相数据一致性良好。通过对比验证：

PKDV5351 测量的电压信号与标准高压表读数偏差≤0.3%，相位测量误差≤0.2°；

PKC7030H 与无感电阻采样的电流相位偏差≤0.15%，充分验证了普科探头组合在中高压、高频场景下的相位测量可靠性。

五、测试总结与探头应用要点

1. 普科探头核心优势体现

精准相位特性：PKDV5351 高压差分探头 100kHz 时相位延迟仅 0.18°，PKC7030H 电流探头相位延迟 0.3°，两者协同测量的系统误差可控制在 0.5° 内，满足精密相位差测试需求。

高压安全适配：PKDV5351 的 3500Vpk 最大输入电压与 CAT III 600V 安规等级，完美适配电机驱动 600V 高压场景，内置过载保护报警功能可避免过压损坏。

工业场景适配性：PKDV5351 支持输入线双绞处理、USB 便捷供电与档位断电保存，PKC7030H 采用开合式夹套设计，均满足工业现场快速调试的操作需求。

2. 相位测量关键注意事项

探头校准：高压差分探头需按说明书预热 20 分钟并完成零点校准，电流探头需与标准采样电阻对比，记录不同频率下的相位延迟值；

布线规范：PKDV5351 输入线需双绞处理，避免使用延长线；地线长度≤3cm，远离大功率器件，减少电磁干扰对相位测量的影响；

阻抗匹配：示波器输入阻抗需严格匹配探头要求（PKDV5351 适配 1MΩ），否则会导致信号衰减或相位偏移，影响测量精度。
