PKIV6020 光隔离探头在 SiC MOSFET 半桥驱动测试中的应用案例

一、案例背景

某电力电子研发团队开展1200V SiC MOSFET 半桥模块开发，用于新能源车载 DC/DC 与充电桩核心功率单元，需精准测量上管 VGS 驱动波形、开关瞬态与米勒平台，验证驱动可靠性、开关损耗及 EMI 抑制效果。

核心测试痛点

1.高压浮地：上管源极随母线高频浮动，共模电压峰值可达 85kVpk，传统探头绝缘不足、易击穿。

2.高频干扰：SiC 开关 dv/dt 极高，传统差分探头高频 CMRR 骤降，波形畸变、噪声淹没真实信号。

3.带宽不足：SiC 上升沿约1.7ns，需≥200MHz 带宽才能完整捕捉瞬态细节。

4.安全风险：高压直连示波器，存在设备损坏与触电隐患。

二、测试方案与设备配置

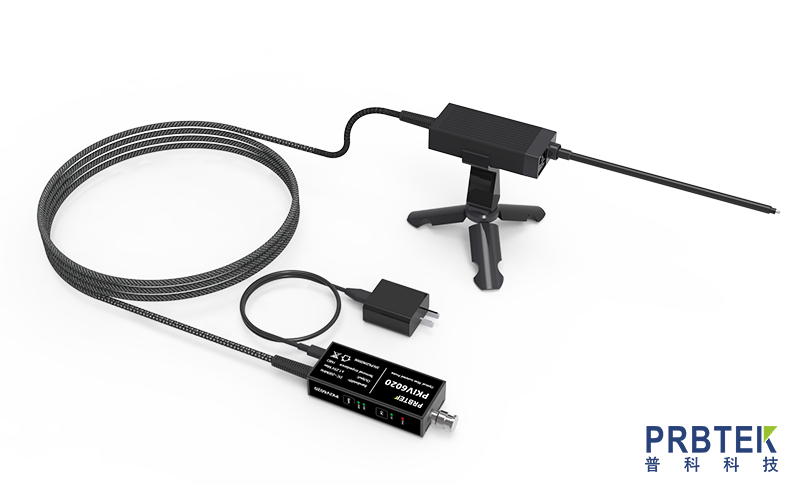

1. 选用探头

PRBTEK PKIV6020 光隔离探头（200MHz 带宽、≤1.7ns 上升沿、DC-180dB/200MHz-122dB 高 CMRR、85kVpk 共模耐压）。

2. 配套衰减器

PKIA‑50A（50:1），适配 ±62.5V 测试范围、最大无损电压 1000Vpk，匹配 SiC 驱动电平。

3. 测试系统

被测对象：1200V SiC MOSFET 半桥功率模块

示波器：通用 BNC 接口示波器（通道设 1MΩ 输入阻抗、50 倍衰减、延时 15.5ns）

供电：USB Type‑C 5V 标配适配器

环境：室温、干燥无粉尘，符合探头工作温度 - 10~50℃要求。

三、测试连接与操作步骤

断电接线：断电状态连接光电接收器与示波器 BNC，光纤连接前端电光模块，避免热插拔损伤接口。

衰减器装配：PKIA‑50A 接入前端发射器，MMCX 接头锁紧至 “咔哒” 到位。

测试点焊接：MMCX 母座直焊 SiC 上管 G 极与 S 极，剪去多余引脚，缩短引线降低干扰。

供电开机：Type‑C 供电，探头自动上电；按下Cali 校准键，绿灯亮完成自动调零（＜1 秒）。

上电测量：半桥模块上电，观测 VGS 开通 / 关断波形、米勒平台、过冲与振铃。

安全收尾：先断被测电源，再拆探头与光纤，收纳线缆避免弯折挤压。

四、测试结果与关键数据

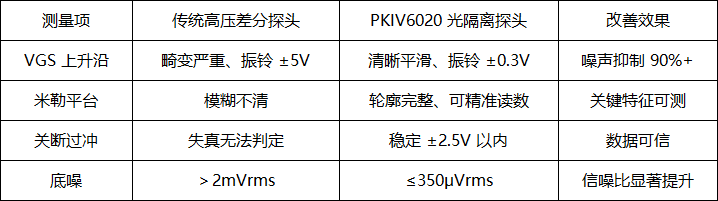

1.波形质量对比

2. 核心参数实测

带宽：200MHz 完整覆盖 SiC 开关瞬态，上升沿≤1.7ns 无失真。

共模抑制：200MHz 下122dB CMRR，强干扰中稳定提取毫伏级驱动信号。

增益精度：直流增益误差≤±1%，满足器件动态特性标定要求。

安全隔离：85kVpk 共模耐压，全程无击穿、无地环路干扰，示波器与人员安全。

五、问题解决与工程价值

1. 解决核心问题

消除浮地共模干扰：光纤完全电气隔离，阻断高压耦合路径，波形真实还原。

满足高压高频带宽：200MHz 带宽精准捕捉 ns 级瞬态，支撑开关损耗计算。

保障测试安全：高隔离耐压杜绝高压串入测试设备，杜绝触电风险。

提升测量可信度：低底噪、高 CMRR 让驱动参数调试有据可依。

2. 工程应用价值

驱动电路优化：精准定位 VGS 过冲 / 振铃根源，调整栅阻与驱动电压，将过冲控制在安全区间，器件温升降低 15%+。

死区时间整定：清晰观测上下管时序，避免直通，提升半桥可靠性。

EMC 预测试：真实波形支撑开关噪声优化，降低后期认证整改成本。

量产一致性检测：操作简便、校准快速，适配产线高效测试。

六、适用场景延伸

PKIV6020 同样适用于：

开关电源高压侧驱动 / 浮地信号测量

新能源逆变器 / 电机控制器IGBT/SiC 栅极测试

充电桩、功率模块高压高速浮地信号采集

强干扰工业环境差分信号安全测量

七、案例总结

PKIV6020 凭借200MHz 宽带宽、高 CMRR、85kVpk 高隔离、低输入电容，完美解决 SiC 等第三代半导体高压、高频、浮地、强干扰测试难题，既保障安全，又提供高精度波形数据，是功率半导体与电力电子研发、调试、质检的标配工具。
