普科示波器差分探头PKDV5403在SiC MOSFET双脉冲测试具体应用案例

客户背景：

某第三代半导体研发企业，专注于SiC（碳化硅）功率器件的芯片设计、封装测试及模块研发，核心业务覆盖新能源汽车、工业变频领域用SiC MOSFET分立器件与功率模块。实验室主要承担SiC器件动态特性测试、可靠性验证及量产质检工作，此次测试需求聚焦于1700V/300A SiC MOSFET功率模块的双脉冲测试，用于评估器件开关动态特性，为芯片设计优化、模块封装改进及下游客户应用提供精准数据支撑。此前使用某进口中端差分探头，在高频瞬态捕捉、高压抗干扰及浮地测量场景中存在明显短板，影响测试数据准确性与研发效率。

应用场景：

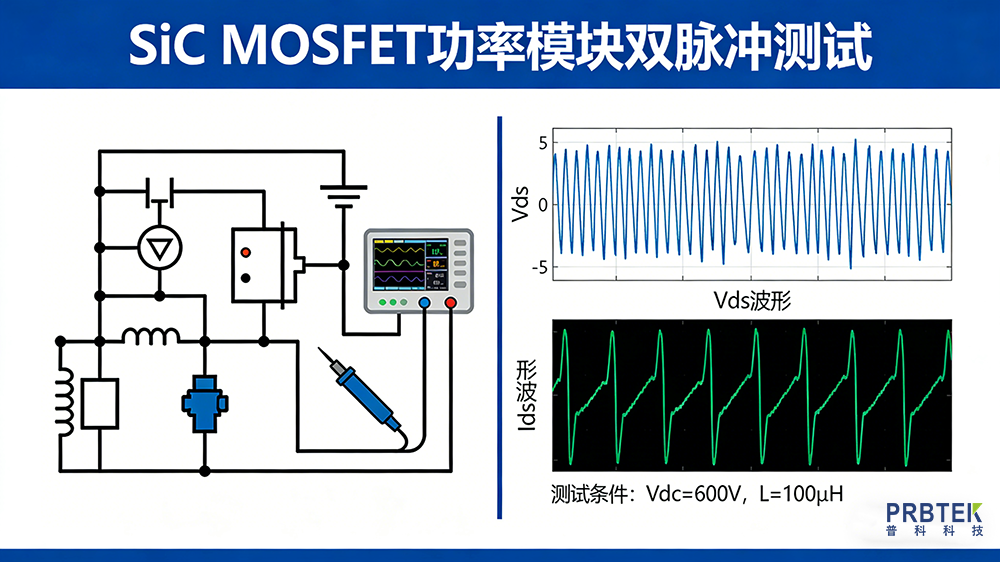

SiC MOSFET功率模块双脉冲测试，核心测试对象为1700V/300A SiC MOSFET半桥模块，测试环境为实验室标准测试工位，存在功率回路寄生电感引发的高频干扰、浮地共模电压等问题。测试核心需求的是精准捕捉SiC MOSFET开通/关断瞬态的漏源极电压（Vds）、栅源极电压（Vgs）波形，测量开关损耗（Eon/Eoff）、电压尖峰（Vpeak）、反向恢复电流（Irr）等关键参数，测试电压峰值可达3500V，信号开关速度达纳秒级，频率最高至300MHz，需实现浮地测量且保证数据精准度。

客户痛点：

带宽不足，无法捕捉高频瞬态信号：SiC MOSFET开关速度极快，上升/下降时间＜10ns，原有探头200MHz带宽无法完整还原开关瞬态波形，波形失真严重，导致电压尖峰、高频振荡等关键细节无法识别，无法精准计算开关损耗，影响器件动态特性评估，与当前SiC器件高频化的测试需求脱节。

高压耐压不足，存在安全隐患：测试中SiC模块母线电压可达3500V，原有探头±3000V峰值耐压无法完全覆盖测试量程，频繁出现过载报警，需反复调整测试参数，不仅拖慢研发进度，还存在探头损坏、测试回路短路的安全风险。

抗干扰能力弱，数据偏差大：测试系统功率回路布线密集，寄生电感复杂，易产生高频干扰，同时高侧SiC MOSFET工作于浮地状态，共模电压较高，原有探头共模抑制比不足，测量波形出现明显杂波、抖动，导致开关损耗、电压尖峰等参数测量偏差超过6%，无法满足研发级测试的精度要求，也难以实现测试结果的有效溯源与评比。

操作繁琐，适配性差：原有探头无便捷调零功能，每次更换测试点位、调整测试参数后，需重新进行繁琐校准；且与实验室现有示波器兼容性一般，接口适配复杂，双脉冲测试中无法实现电压与电流信号的同步精准对齐，影响测试效率。

解决方案：

经过多轮对比选型，客户最终选用普科PRBTEK PKDV5403高压差分探头，该探头的350MHz带宽、±4000V高压耐压及高抗干扰特性，完美匹配SiC MOSFET双脉冲测试的高频、高压、浮地、强干扰场景，针对性解决原有设备痛点，具体适配方案如下：

1. 高频瞬态捕捉适配：PKDV5403具备350MHz带宽，远超SiC MOSFET双脉冲测试所需的300MHz最高信号频率，能够精准捕捉纳秒级开关瞬态波形，清晰还原Vds、Vgs的上升沿、下降沿细节，包括电压尖峰、高频振荡、米勒平台等关键特征，为开关损耗、反向恢复特性等参数的精准计算提供可靠波形支撑，解决了原有探头带宽不足导致的波形失真问题，契合宽禁带器件的测试需求。

2. 高压安全与量程适配：该探头支持±4000V峰值电压测量，50X/500X双衰减比可调，测试中切换至500X档位，可轻松覆盖3500V母线电压及SiC模块开关瞬态的电压尖峰，无需担心过载风险；同时具备完善的过载保护报警功能，当测量电压超出量程时，及时发出报警提示，避免探头损坏与测试安全隐患，保障测试过程的稳定性与安全性。

3. 强抗干扰与精度保障：PKDV5403采用高阻设计（40MΩ/2.5pF差分输入阻抗），能最大限度降低探头对被测功率回路的负载影响，避免改变SiC MOSFET原有开关特性；同时具备优异的共模抑制比，配合5MHz带宽限制功能，可有效滤除功率回路寄生电感、浮地共模电压带来的高频干扰，确保测量波形干净、无杂波，测量精度稳定在2%以内，满足研发级测试的精度要求，为测试结果的溯源与评比提供可靠依据。

4. 便捷操作与广泛适配：探头配备一键秒速调零功能，更换测试点位、调整测试参数后，无需复杂校准，大幅提升测试效率；标准BNC输出接口，可与实验室现有任意品牌示波器完美兼容，轻松实现与电流探头（罗氏线圈）的同步触发、信号对齐，简化双脉冲测试系统的搭建流程；USB供电设计灵活便捷，适配实验室不同测试工位的供电需求，无需额外配备专用电源，进一步提升操作便利性，也可配合Python脚本实现双脉冲测试的自动化操作，优化测试流程。

应用过程：

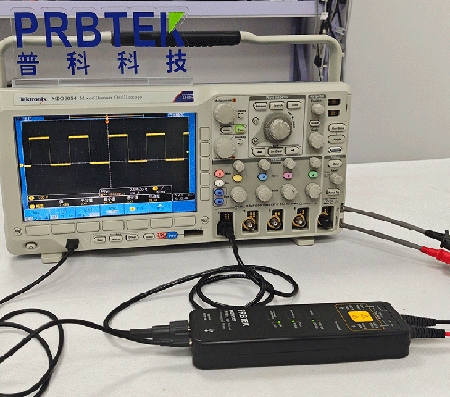

测试系统搭建阶段，将PKDV5403差分探头输入端分别连接SiC MOSFET半桥模块的漏极（D）与源极（S），用于采集Vds信号，同时配合电流探头采集漏极电流（Id），通过示波器实现电压与电流信号的同步采集与分析；测试过程中，通过调整探头衰减比与带宽限制功能，滤除高频干扰，清晰捕捉双脉冲测试中四个跳变沿的完整波形，精准识别开通延迟时间、关断延迟时间、电压尖峰、反向恢复电流等关键参数；针对高侧SiC MOSFET浮地测试场景，探头凭借优异的隔离性能，无需与被测回路共地，稳定采集信号，避免共模干扰导致的波形失真，完整还原体二极管反向恢复过程中的关键波形细节，为杂散电感计算、功率回路布局优化提供数据支撑。

应用效果：

自PKDV5403投入使用以来，完全解决了客户此前的测试痛点，实现了SiC MOSFET双脉冲测试的精准、高效、安全开展，具体成效如下：

1. 测试精度显著提升：350MHz带宽精准捕捉纳秒级开关瞬态，高抗干扰设计有效滤除杂波，Vds、Vgs波形还原度达98%以上，开关损耗、电压尖峰等关键参数测量偏差控制在2%以内，相较于原有探头6%以上的偏差率，数据准确性大幅提升，为SiC芯片设计优化、模块封装改进提供了可靠的实测数据支撑，助力解决SiC器件精准测试的行业痛点。

2. 测试效率大幅提高：一键调零、便捷的接口适配及与示波器的良好兼容性，使单组SiC模块双脉冲测试时间从原来的20分钟缩短至10分钟，测试效率提升50%；过载报警功能避免了反复重启测试的情况，研发阶段的器件动态特性排查时间缩短65%，有效加快了SiC器件的研发进度与量产验证周期。

3. 安全与稳定性保障：±4000V高压耐压与过载保护功能，彻底杜绝了高压测试中的安全隐患，投入使用以来未出现任何探头损坏、测试回路短路的情况；探头长期使用稳定性强，适配双脉冲测试的长时间连续工作需求，降低了设备维护成本，同时其性能表现可与进口探头持平，实现了高端测试设备的国产替代。

4. 场景适配性拓展：除了1700V/300A SiC MOSFET模块测试，PKDV5403还可适配2000V、3300V等更高电压等级的SiC器件双脉冲测试，同时兼容SiC JFET、SiC IGBT等其他类型SiC晶体管的测试需求，为客户后续拓展研发业务提供了灵活的测试支撑，无需额外采购专用探头，降低了研发投入成本。

客户反馈：

“SiC MOSFET的高频、高压特性对测试探头的要求极高，PKDV5403完全满足我们的研发级测试需求。350MHz带宽能精准捕捉到纳秒级的开关瞬态细节，±4000V耐压覆盖了我们所有测试量程，抗干扰能力更是超出预期，彻底解决了原有探头波形失真、数据偏差大的问题。一键调零、便捷兼容的设计也大幅提升了我们的测试效率，性价比远超进口探头，后续公司所有SiC器件测试工位，都会优先选用普科PRBTEK PKDV5403，也会推荐给行业内有同类测试需求的伙伴。”

应用总结：

普科PRBTEK PKDV5403高压差分探头凭借350MHz高带宽、±4000V高压耐压、2%高精度及强抗干扰特性，完美适配第三代半导体SiC MOSFET双脉冲测试场景，精准解决了高频瞬态捕捉、高压安全、抗干扰、操作便捷性等核心痛点，为SiC器件的研发、可靠性验证及量产质检提供了可靠的测试保障。其高适配性、高性价比的优势，不仅满足了研发级精准测试的需求，也实现了高端高压差分探头的国产替代，成为第三代半导体行业高压高频测试的优选工具。
