PKHV3012无源高压衰减棒在新能源汽车逆变器 IGBT 动态测试中的应用

一、测试背景与需求

1. 项目背景

某新能源汽车主机厂在研发新一代 800V 高压平台逆变器时，需验证 IGBT 模块（型号：Infineon FF450R17ME4）的动态开关特性，核心是捕获栅射极电压（Vge）的瞬态波形 —— 包括开通 / 关断时的电压峰值、上升 / 下降时间、振铃幅度等参数，以此评估驱动电路设计合理性，避免 IGBT 因过压击穿或驱动不足导致失效。

2. 核心测试需求

被测信号：IGBT 栅射极动态电压（Vge），峰值约 ±15V（静态），开关瞬态尖峰可达 ±30V，开关频率 20kHz~100kHz；

系统工况：逆变器直流母线电压 650V（CAT II 高压场景），IGBT 工作温度 - 40℃~125℃；

测量要求：波形无失真、尖峰捕获精度 ±5%，抗电磁干扰（EMI）能力强；

安全要求：操作人员与示波器需隔离高压，避免漏电风险。

二、测试难点分析

高压与高频并存：母线电压 650V 属于高压范畴，而 IGBT 开关瞬态的电压变化率（dv/dt）达 20kV/μs，普通探头要么耐压不足（易击穿），要么带宽不够（无法捕获瞬态尖峰）；

强电磁干扰：逆变器工作时产生的高频谐波与开关噪声，易导致测量波形失真、基线漂移；

安全风险：直接测量高压信号可能造成探头炸裂、示波器端口损坏，甚至危及操作人员安全；

浮地测量限制：IGBT 源极（S）为浮地状态，传统单端探头接地会造成短路，需差分或隔离测量方案。

三、测试方案设计

1. 核心设备选型

2. 测量原理

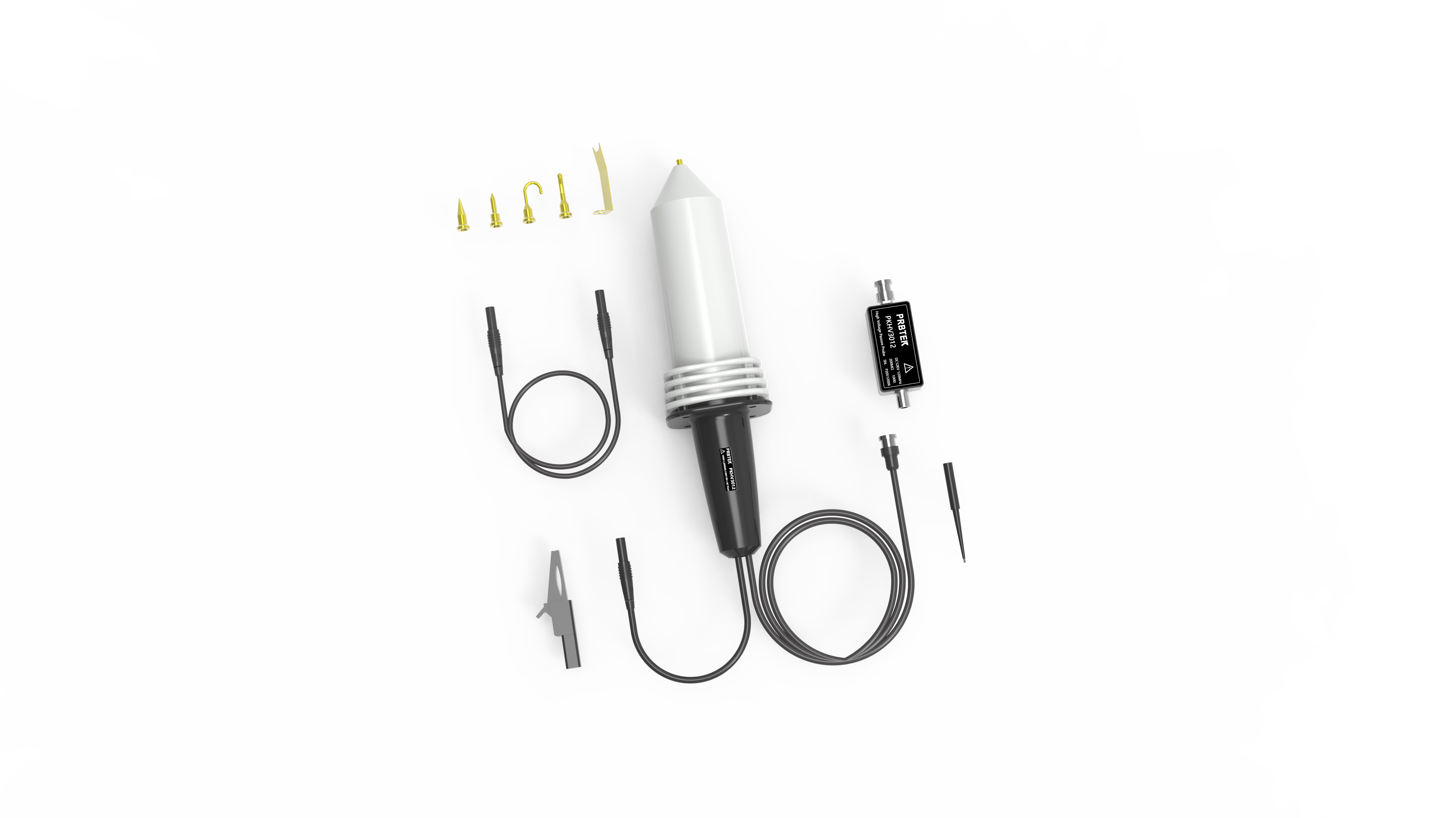

PKHV3012 通过内部精密金属膜电阻分压网络，将 IGBT 栅射极的 ±30V 瞬态高压按 1000:1 比例衰减至 ±30mV，符合示波器安全输入范围（通常≤±5V）；其 120MHz 带宽匹配 IGBT 开关瞬态的高频特性，3.0ns 上升时间可精准捕获纳秒级尖峰信号；同时通过多重绝缘设计与强制接地功能，实现高压隔离，避免地环路干扰。

3. 接线与参数设置

硬件接线：

将 PKHV3012 的高压测试针连接至 IGBT 栅极（G），另一端通过鳄鱼夹可靠连接至源极（S）（实现差分测量，规避浮地问题）；

衰减棒的 BNC 输出端通过同轴电缆连接至泰克 TBS1052C 的 CH1 通道，确保接口镀金层完全接触（减少信号损耗）；

按照安全规范，将衰减棒的接地夹连接至逆变器机壳地（接地线长度 8cm，符合 “短接地” 抗干扰要求）；

操作人员佩戴绝缘手套，站在绝缘垫上完成接线，测试区域设置高压警示标识。

仪器参数设置：

示波器 CH1 通道设置：衰减比 1000:1（与 PKHV3012 匹配），耦合方式 DC（捕获直流分量与瞬态交流分量）；

垂直灵敏度：5mV/div（衰减后 ±30mV 信号对应 6 格量程，保障波形显示完整）；

时基：100ns/div（适配 20kV/μs 的 dv/dt，捕获完整上升 / 下降沿）；

触发模式：边沿触发（上升沿，触发电平 10mV），采样率 1GS/s（确保波形无混叠）；

开启示波器 “带宽限制” 功能（20MHz），滤除高频噪声干扰。

四、测试实施与过程控制

1. 前期校准

测试前使用 PCK-01 温度补偿校准源，向 PKHV3012 输入 10V 标准方波信号，示波器显示 10mV 波形，误差≤±1%，确认衰减比精度；同时在 - 40℃与 125℃环境下进行温度循环测试，校准后测量误差控制在 ±0.5% 以内，抵消温度漂移影响。

2. 动态测试过程

启动逆变器，设置直流母线电压 650V，IGBT 开关频率 50kHz，模拟车辆匀速行驶工况；

通过示波器单次触发模式，捕获 IGBT 开通与关断过程的 Vge 波形，连续记录 50 组有效数据；

切换工况至加速模式（开关频率 100kHz），重复捕获波形，观察高频率下的振铃特性；

测试过程中实时监测衰减棒外壳温度（≤60℃），确保绝缘性能无衰减。

3. 安全控制要点

严格遵循 “先接地、后接线”“先断电、后拆线” 原则，避免高压放电；

禁止在测试过程中移除衰减棒接地夹，或触碰高压测试针；

定期检查衰减棒绝缘层（硅橡胶材质），无破损、油污后再进行测试。

五、测试结果与分析

1. 核心参数测量结果

2. 波形分析与结论

捕获的 Vge 波形无明显失真，尖峰信号清晰可辨，证明 PKHV3012 的 120MHz 带宽完全满足高频瞬态测量需求；

开通电压峰值＜16V、关断电压峰值＞-14V，均在 IGBT 额定驱动电压范围（±20V）内，说明驱动电路设计合理；

加速模式下振铃幅度略有增大（1.5V），但未超过安全阈值（2V），可通过优化驱动电阻进一步抑制；

对比无衰减棒直接测量（模拟场景）：波形严重畸变，尖峰无法识别，且示波器端口存在击穿风险，而 PKHV3012 既保障了测量精度，又实现了高压隔离。

3. 产品优势体现

安全防护：12KV CAT II 耐压等级与多重绝缘设计，完全适配 650V 母线高压场景，无漏电、击穿风险；

精度保障：1000:1 衰减比误差＜±2%，3.0ns 上升时间精准捕获瞬态尖峰，满足动态测试要求；

兼容性强：BNC 接口直接匹配泰克 TBS1052C 示波器，无需额外转接，操作便捷；

抗干扰：短接地设计与共模抑制比（CMRR）优化，在强 EMI 环境下仍保持波形稳定。

六、应用延伸

PKHV3012 除适用于新能源汽车逆变器 IGBT 测试外，还可广泛应用于：

工业变频器、高频逆变器的栅极驱动电压测量；

电力电子设备（如 SVG、UPS）的高压脉冲信号捕获；

传感器差分输出（如高压压力传感器）的信号衰减与测量；

轨道交通 3300V IGBT 模块的开关特性测试。
