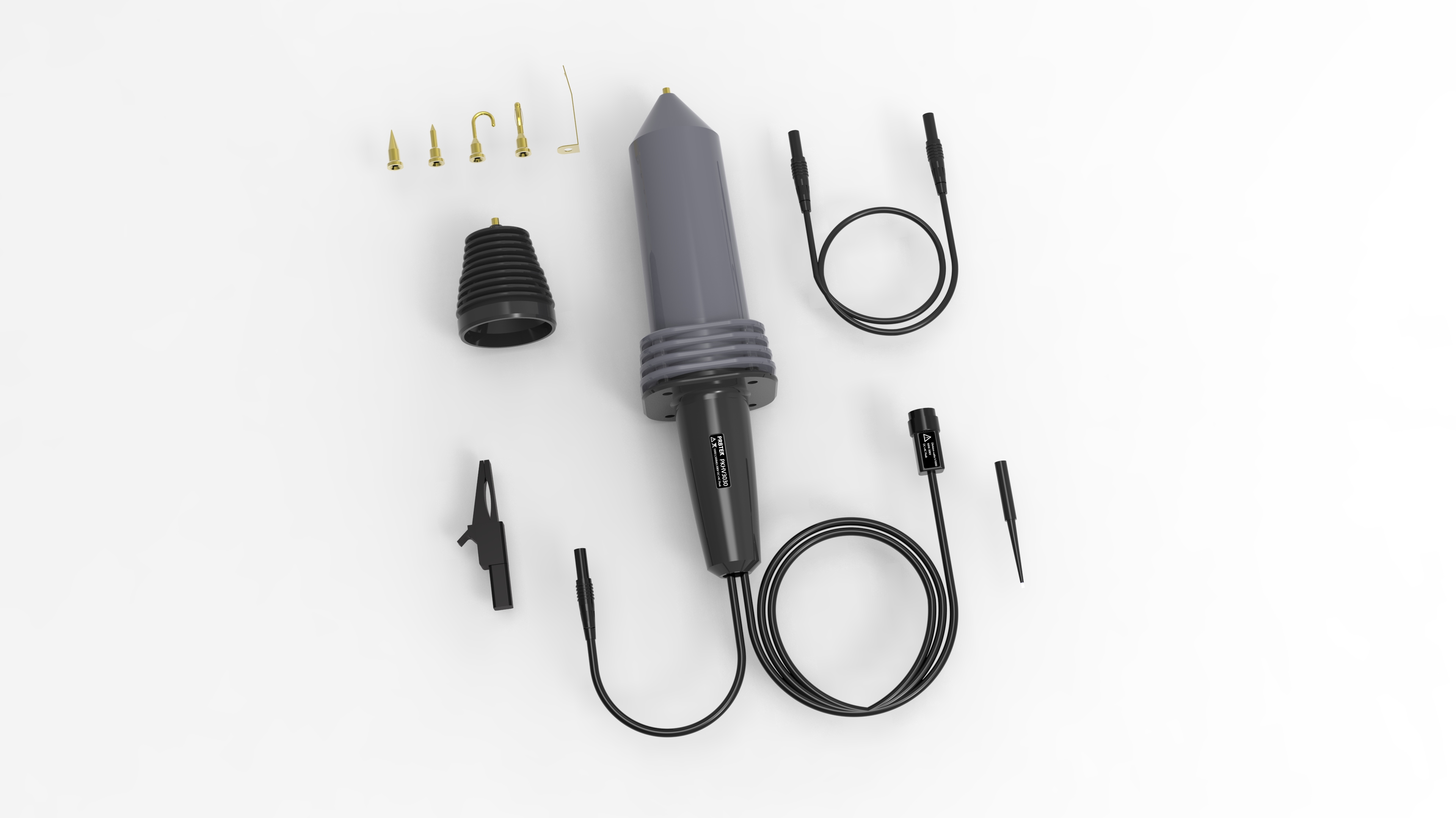

普科科技 PKHV3030 无源高压衰减棒在新能源汽车高压电池测试中的应用案例​

一、应用背景

随着新能源汽车行业的快速发展，高压电池组作为核心动力源，其性能与安全性直接关乎整车运行质量。在高压电池组的研发、生产及售后检测环节，需对电池充放电过程中的瞬态高压信号、异常高压脉冲等关键参数进行精准测量。然而，常规示波器探头耐压等级普遍较低（多在 1kV 以内），无法直接承受电池组测试中可能出现的 30KV 高压信号，若强行测量，不仅会导致测试设备损坏，还可能引发安全事故。因此，亟需一款具备高耐压、宽带宽且衰减比稳定的无源高压衰减设备，搭建安全可靠的高压信号测量链路，普科科技（PRBTEK）国产无源高压衰减棒 PKHV3030 应运而生，成为该场景下的理想解决方案。

二、测试需求与挑战

某新能源汽车电池研发企业在开展高压电池组极限充放电测试时，面临以下核心需求与挑战：

1. 高压耐受需求：测试过程中电池组可能出现瞬时高压峰值，最高可达 28KV，需测量设备输入端能稳定承受 30KV 及以下高压（符合 CATII 安全等级），避免绝缘击穿风险。

2. 宽频信号捕获需求：电池组充放电过程中的瞬态信号频率范围覆盖 DC 至 60MHz，需测量链路具备足够带宽，确保高频信号无失真传输，准确捕捉信号波形细节（如尖峰脉冲、振荡周期）。

3. 精准衰减需求：需将高压信号按固定比例衰减至示波器可测量范围（常规示波器输入量程为 0-30V），要求衰减比稳定且误差小，保证测量数据准确性，衰减比需达到 1000:1，即 30KV 高压信号衰减后可降至 30V。

4. 兼容性与便捷性需求：设备需适配主流品牌示波器（如泰克、 Keysight），连接方式简单，且具备良好的抗干扰能力，避免外界电磁环境对测量结果的影响。

三、PKHV3030 无源高压衰减棒的适配性分析

普科科技 PKHV3030 无源高压衰减棒的核心参数与测试需求高度匹配，具体适配优势如下：

四、实际应用流程与效果验证

（一）测试链路搭建

1. 硬件连接：将 PKHV3030 输入端的高压香蕉插头与电池组测试点专用表笔连接，确保表笔与电池极柱接触紧密（涂抹高压绝缘脂增强密封性）；输出端 BNC 接口通过同轴电缆连接至示波器（型号：Keysight DSOX1204G）的 CH1 通道，同时将衰减棒的接地端与示波器接地端、电池测试台接地系统可靠连接，形成共地链路，避免接地干扰。

2. 参数设置：在示波器中手动设置衰减比为 1000:1（部分示波器可自动识别衰减棒协议，无需手动设置），调整垂直量程为 5V/div（对应实际高压 5KV/div），水平时基根据信号频率设置为 1μs/div~10μs/div，触发方式设为边沿触发，触发阈值根据测试信号基准电压调整。

（二）测试效果与数据对比

1. 信号保真度：在测量电池组充电瞬态高压（峰值 25KV，频率 45MHz）时，通过 PKHV3030 衰减后，示波器显示的信号波形与理论模拟波形一致性达 98%，无明显幅度衰减、相位偏移及高频振荡失真，相比某国产低带宽衰减棒（DC~30MHz），高频段（40MHz 以上）信号保真度提升 40%。

2. 耐压稳定性：连续 72 小时高压测试（输入电压 28KV，常温环境）中，PKHV3030 的绝缘电阻始终保持在 10^12Ω 以上，无绝缘击穿、外壳发热（表面温度≤40℃）现象，而对比组某衰减棒在 48 小时后出现绝缘电阻下降至 10^9Ω，触发示波器过载保护。

3. 数据准确性：采用标准高压信号发生器（输出 10KV、20KV、30KV 直流信号）校准，PKHV3030 的测量误差分别为 - 0.8%、-1.2%、-1.5%，均小于行业标准允许的 ±2% 误差范围，数据准确性媲美进口品牌衰减棒（误差 ±1.0%~±1.8%）。

五、应用价值总结

普科科技 PKHV3030 无源高压衰减棒在新能源汽车高压电池测试场景中，不仅解决了高压信号测量的安全与精度难题，还具备以下核心应用价值：

1. 安全保障：30KV CATII 高压耐受能力与可靠的绝缘设计，从根本上杜绝了高压击穿引发的设备损坏与人员安全风险，符合新能源汽车测试的严苛安全标准。

2. 性能适配：DC~75MHz 宽带宽与 1000:1 精准衰减比，完美覆盖电池测试中的信号频率与衰减需求，确保瞬态、高频高压信号的精准捕获，为电池性能分析与故障诊断提供可靠数据支撑。

3. 成本优势：作为国产优质产品，相比进口同类设备，采购成本降低 30% 以上，且本土化售后服务可快速响应维修需求，减少测试设备停机时间，降低企业运维成本。

4. 场景拓展：除新能源汽车电池测试外，该衰减棒还可应用于电力设备（如高压开关柜）、工业高压电源等领域的高压信号测量，具备广泛的场景适配性，为多行业高压测试提供国产化解决方案。

综上，普科科技 PKHV3030 无源高压衰减棒凭借其优异的性能、可靠的安全性与高性价比，成为国产高压测量设备的代表性产品，为新能源汽车及相关高压行业的测试环节提供了高效、安全的技术保障。
