知用/CYBERTEK高精度电流互感器CTV系列

1. 概述

CTV 系列是一款能够同时测量直流和交流的超高精度互感器。测量电流范围从 60A 到 2000A，带宽最 高达到 2MHz。采用磁通门技术，具有优越的线性特性，低温漂特性，低插入损耗，强抗干扰性能，低噪声 等特点。非常适合高精度高稳定性的电流测量，广泛应用于工业，医疗，实验室等场合。

2. 应用

高精度，高稳定性电流反馈单元

电流校准单元

能量测量

医疗设备

新能源汽车电子

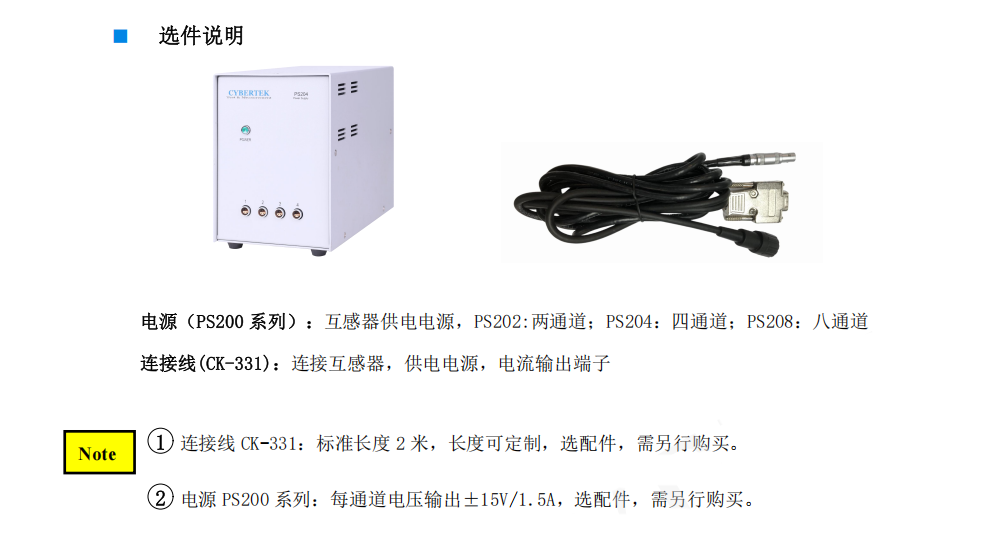

3. 产品及选件说明

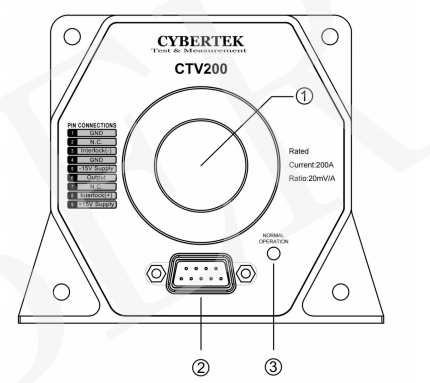

产品说明（以 CTV200 为例）

1 互感器钳口：为保证测试精度，被测导线从中间穿过。 CTV60,CTV200 钳口直径：25mm；CTV1000 钳口直径：30mm；CTV2000 钳口直径：80mm

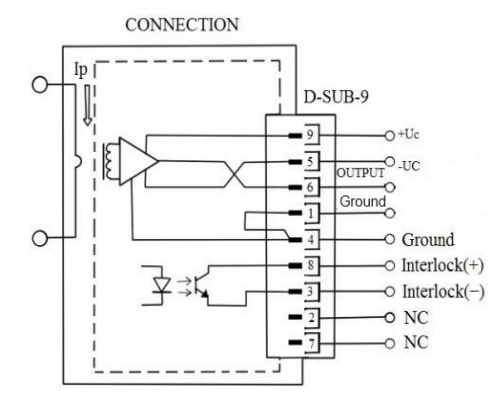

2 通信接口：包含信号输出，供电接口，状态指示功能，引脚定义如下图。

3 状态指示灯：正常工作时，绿灯点亮；出现异常时，灯熄灭。
